1.xpswmm雨水流出分析软件
新功能的活用

  近年,随着1D/2D分析的普及,分析本身的有效性也得到了提高,今后对复杂现象的分析将进一步要求构筑更加精致模型的。根据去年的FEMA(美国联邦紧急事态管理厅)的认定,通过各种验证已经证实了1D/2D分析在实务级别上具备相应的分析精度。今后通过功能扩张将逐步应用到更多领域,也希望用户将xpswmm应用到更多新项目上

  本节主要介绍最新版本中追加的多二维Domain。

多二维Domain

  多二维Domain是在二维分析的一个模型中可以设置多个2D网格的功能。在同一个泛滥区域,结构物较多的城市地域,不管是再现结构物间的流动情况还是分析结构物形状都有必要设置细致的2D网格.而同样在一个泛滥区域内若没有结构物,地形也较平坦就无需设置密集网格。在河流分析中分析河流宽度狭窄蜿蜒的河道内河流情况时最好设置密集2D网格,若是分析地形起伏变化不大的流源情况时就无需设置详细2D网格。

■多二维Domain设置方法
 1.河道范围的网格设置(河道:5m网格)

 2. 右岸泛滥原的网格设置、左岸泛滥源的网格设置(右岸15m网,左岸10m网格)

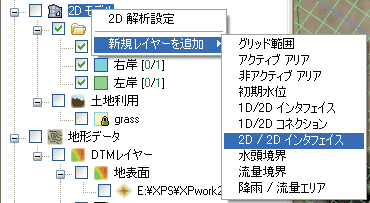

 3. 2D/2D界面输入

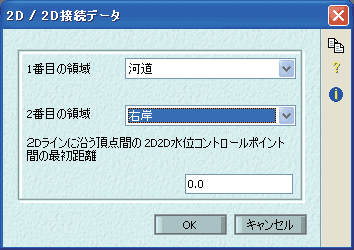

4. 2D/2D界面设置

二维网格的方向设置

  在差分法数值分析理论上有限差分法设置计算格子基础是运动方程式离散化的离散点,而设置2D网格时尽量追从的是流向因而提高了分析稳定性和分析精度。

  在多二维Domaim中设置的网格范围单位内可以任意变更网格的方向。
2D网格的方向设置

2.培训和讲座

免费的软件培训按以下时间表定期在上海、北京召开。

上海 - Shanghai Seminar room (FORUM8 Technology Development(Shanghai) Co., Ltd.)
北京 - FORUM8 Technology Development(Shanghai) Co., Ltd(Beijing Office)

体验讲习会

上海・北京

UC-win/Road・VR

8/17(周五)

Allplan

8/23(周四)

UC-1系列

9/13(周四)

EXODUS・SMARTFIRE

5/23(周三)、8/30(周四)

Engineer's Studio(R)活用

9/27(周四)

xpswmm

5/30(周三)

Design Builder

6/7(周四)

UC-win/Road・DS

6/14(周四)

UC-win/Road SDK

7/19(周四)

交通分析VR模拟

8/10(周五)

动态分析F3D

6/21(周四)

Engineer's Studio(R)・ES(面内)

9/27(周四)

超级计算机云服务TM

7/5(周四)
