1.三维渗透流分析软件(VGFlow)
 程序概要
运用有限要素法(FEM)的饱和-非饱和渗透流分析程序。
二维或三维的复杂地形边界形状简单制作模型,网格分割时,根据要素类型、要素次数等的设置分为规则网格功能、自动网格功能、重置等。
作为分析类别可进行固定分析及非固定分析,作为分析区分对应二维垂直分析、二维轴对象分析、二维平面分析、三维分析。此外,对应各种边界条件,作为非饱和渗透特性,通过代表性的经验公式van-Genuchten模型进行计算或通过水分特性曲线等试验值的表输入进行计算,对于国内的代表性地盘内藏有同定参数。作为输出功能可根据轮廓图、等值曲面图、矢量图等多彩的输出校核方向。
本产品的分析部分采用了群马大学工学部·鵜飼研究室的岩土分析程序,前处理部与我公司共同开发完成。
 程序功能和特长
分析类型
固定分析、非固定分析

分析模型
  • 2维平面问题
  • 2维鉛直断面问题
  • 轴对称问题
  • 3维问题
1.要素构成节点

本程序中可定义以下要素。
1次要素:三节点三角形要素,四节点四角形要素,八节点六面体要素,四节点四面体要素,六节点五面体要素
2次要素:六节点三角形要素,八节点四角形要素,二十节点六面体要素,十节点四面体要素,十五节点五面体要素

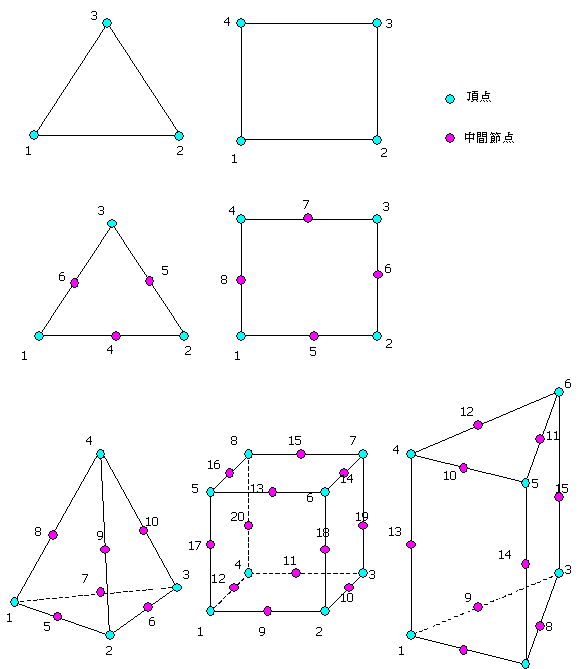

要素的构成节点顺序如图-1.1所示。

图-1.1 要素构成节点的顺序

初始条件
  • 压力水头假定为直线分布
  • 压力水头的表输入
  • 体积含水率假定为直线分布
  • 体积含水率的表输入
边界条件
  • 水头已知边界
  • 流量已知边界
  • 点源
  • 浸出边界
  • 浸出禁止边界
  • 水位变动边界
  • 降雨边界
非饱和渗透特性
本程序中,作为非饱和渗透特性的输入方法准备了以下两种。
  • van-Genuchten模型(相对国内的代表地盘内藏相同参数)
  • 通过水分特性曲线(ψ-θ曲线)及非饱和透水特性(Kr-θ曲线)的表输入计算(「河川堤防的结构讨论的辅导」 2002年7月 可导入记载的曲线数据)
输出项目
  • 全水头
  • 流量
  • 含水率
  • 间隙水压
  • x方向·y方向·z方向的流速
  • 流速矢量
边界条件
  • 轮廓图
  • 等值·曲面图(等值曲面图)
  • 曲线图(轮廓值图表表示)
  • 曲面图(轮廓ー分布通过曲面表现)
  • 地下水面图
  • 流线图
  • 任意指定断面的流量值
  • 指定节点值
应用范围

  1.广域流域中降雨、湧水等的地下水影响分析
  2.河川堤防中堤体内的浸润面及水压分布的把握
  3.菲尔水库堤体的设计计算及蓄水池周边地山的渗透讨论
  4.贮水池堤体、防灾调节池堤体的设计计算
  5.基坑挖掘时的管涌、流沙的讨论
  6.被压地下水的影响分析
  7.滑坡地带的水压分布状况分析和集水井的讨论
  8.伴随河川围堰工程等的施工渗透流变动的讨论
