Q&A （产品评价、导入时有用的Q&A）
|
|
1．数据 |
|
| Q1-1． |
节点坐标可以从Excel复制过来吗？ |
| A1-1． |
可以。选择「数据」窗口「节点」，通过Excel数据可以复制粘贴节点坐标。 |
| |
|
| Q1-2． |
DXF数据可以读取吗？ |
| A1-2． |
载入的话可以读取Line信息。为此，CAD中使用的诸如断面的边缘Line也可以全部读取。分析中必要的信息因为成为部材的轴心，有时需要对其边缘进行修正。CAD上如果有Multiframe的模型类似de框架图，也可以直接利用。此时在CAD中，会有即使有交点也没有节点(没有被分割)的情况，作为分析模型需要进行修正。 |
| |
|
| Q1-3． |
请教CAD数据载入时的注意点。 |
| A1-3． |
从CAD输出的模型，部材和部材的交点中没有设节点的情况非常常见。敬请注意。交点中没有设节点时，交点的边界可以区分部材选择。选择2个部材，按「作成」「特殊」「交点的作成」将部材分割，生成节点。 |
|
|
Page Top  |
|
2．荷载 |
|
| Q2-1． |
可以赋予强制位移吗？ |
| A2-1． |
可以。在「荷载」窗口上选择节点，在「荷载」菜单的「规定位移」中设定移位量。
 |
| |
|
| Q2-2． |
水平方向（x、z）的荷载输入中，自重的一定比率分可以作为部材荷载赋予吗？ |
| A2-2． |
从「工况」菜单的「荷载条件的追加」中选择「自重」，默认按照Multiframe的y轴方向输入加速度，也可以对x、 z的任意值进行输入。
 |
|
|
Page Top |
|
3．断面 |
|
| Q3-1． |

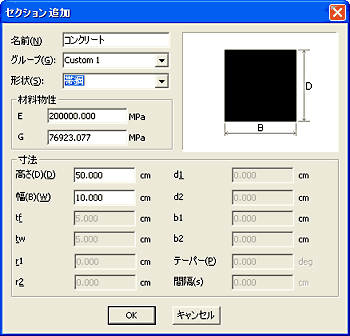

请教矩形混凝土断面的作成方法。 |
| A3-1． |
顺序如下所示。
Multiframe「编辑」-「断面」-「标准断面追加」。输入断面名。选择组。- 在组中分离，登陆新建断面。- Custom1，2，3登陆在断面库文件(*.slb)。(登録的断面也可以作为库文件用于其它框架模型的使用。)-
「框架」组在结构文件(*.mfd)中保存登陆。(仅限此框架内的使用。)选择形状。输入材料属性。输入尺寸值。点击OK按钮确认登陆。比重是默认作为钢材材质被登陆，需要通过断面编辑进行修正。
 |
| |
|
| Q3-2． |
运用H型钢上下重叠的断面模型进行分析可以吗？ |
| A3-2． |
Multiframe中因为无法考虑接触，无法正确进行模型化。作为可以考虑的模型化，说明以下的方法。
- 上下2断面作为1断面进行分析。
- 上下分别组成框架，部分节点的位移按同一位移组进行约束。
|
| |
|
| Q3-3． |
倾斜部材进行荷载加载可能吗？ |
| A3-3． |
可以。以下是操作方法。通过「框架窗口」选择倾斜的部材后，右击菜单｜部材方位」，在表示的输入画面中输入倾斜角度。切换「荷载窗口」，选择部材后「右击菜单｜部材分布荷载」，设定荷载。
|
|
|
Page Top |
|
4．4D功能 |
|
| Q4-1． |
请教时刻履历节点荷载加载计算的方法。 |
| A4-1． |
时刻履历荷载读入到库，作为系列进行登陆。在这些节点中作为系列登陆的时刻歴节点荷载进行分配。 |
|
|
Page Top |
|
5．表示 |
|
| Q5-1． |
单位kN可以变更为tonne吗？ |
| A5-1． |
可以。通过「视图」-「单位」可进行变更。 |
|
|
Page Top |
|
6．模型化 |
|
| Q6-1． |
「自由度没有被约束」的消息弹出无法进行分析时，该如何修正。 |
| A6-1． |
「自由度没有被约束」的信息出现分析报错后，确认「框架」窗口，确认黑色强调表示的节点。该强调表示的节点是结构不安定的原因，同时显示了推测节点，成为特定原因的指标。但是，被强调显示的节点并非是结构不安定的全部原因，同时还需要确认模型全体自由度的约束情况。 |
| |
|
| Q6-2． |
请教取消部材中间节点的方法。 |
| A6-2． |
选择节点前后的部材，按「作成」「特殊」「部材的结合」。这样中间的节点便会消失成为1个部材。 |
| |
|
| Q6-3． |
为了不传递给部材弯曲的信息，请教边界条件的设定方法。 |
| A6-3． |
选择部材，通过「右击菜单｜部材释放」，根据支杆条件实现不传递部材弯曲。 |
|
|
Page Top |
|
7．报告输出 |
|
| Q7-1． |
分析结果的断面力图等向变更比例可以吗？ |
| A7-1． |
发生断面力的比例变更时，在「结构窗口」中点击「表示菜单｜结构」，表示的画面中可以变更「图形设定｜比例尺」的数值。 |
|
|
Page Top |
|
8．其它（认定证明） |
|
| Q8-1． |
抗震伪装问题以后，证明程序计算的妥当性的问题虽然不多，这类的证明有吗。 |
| A8-1． |
基本上没有。如果说「计算的妥当性」，根据模型化的不同结果会有不同，这要根据设计者自行判断。此外，作为设计者用的分析法，在帮助中「第4章 分析法」关于程序的分析法有相应的说明，请参考其说明资料。 |
|
|
Page Top |
|
９．SteelDesigner |
|
| Q9-1． |
AIJ规范的细长比的容许值可以变更吗？ |
| A9-1． |
AIJ规范的容许值无法变更。细长比是垂直部材的「200」，其它的部材为「250」。但是，通过用户定义规范，可以变更独自细长比的基准值。通过「设计」-「规范」-「用户规范的编辑」-「压缩」，可以设定细长比（KL/r)的任意值。 |
|
|
Page Top |
|
10．SectionMaker Multiframe |
|
| Q10-1． |
希望登陆数据库中没有的材料（钢材），请教最低限计算中必须的项目。 |
| A10-1． |
新材料登陆时，需要以下8个项目的输入。
「名称／密度／E／G／柏松比／热系数／屈服应力／结束强度」。
其中，「名称／密度／E／G／柏松比」是在进行结构分析(框架分析)基础上的必须值。请输入恰当的值。热系数是考虑温度变化时的需要。屈服应力／结束强度目前在程序中没有使用，将来会进行扩展。为此，现阶段中可以输入任意的值。
材料的追加在Multiframe中也可以。通过「编辑」-「材料」-「材料追加」输入。 |
|
|
