측량・건설업계에 있어서 3차원 정보의 이익 활용 케이스로써 고정밀도의 GPS이동 계측 장치를 이용해 현지 계측한 점군 데이터(Point-Cloud)에
의한 3D모델링이 주목되고 있습니다.
UC-win/Road Ver.5에서는 점군 데이터의 읽기, 편집이 리얼타임으로 가능한 기능이 개발되었습니다
(UC-win/Road 점군 모델링). 이것에 의해 3D레이저 스캐너 등에 의해 수집된 점군 데이터를 읽어들여 다양한 이용이 가능하게 되었습니다.
종래는 점군 데이터가 있어도 표시나 3차원화하기 위한 참고 정도로의 이용뿐이었지만, 향후, UC-win/Road상에서 모델링이
가능하게 됨으로써 다양한 활용이 가능하게 됩니다.
예를 들면, 완전한 3차원에서의 오브젝트나 도로의 정확한 측정에 의해 계획시에 작성된 3차원 모델, VR모델이 완성후에 높은 정밀도로
데이터 검증이 가능합니다.
▲그림１
3D레이저 계측 모습
▲그림２
점군 플러그인을 이용해 UC-win/Road로 읽어들인 모델
(니혼바시교차점, 니혼바시)
포럼에이트에서는 니콘・트림플사의 3D레이저 스캐너를 사용한 [3D레이저 스캔・모델링 서비스]를 개시합니다. 이 서비스에서는 3D레이저
스캐너에 의한 점군의 계측과 모델링을 서포트합니다.
단, 점군 데이터 제공에 의한 VR모델링(UC-win/Road서포트
서비스)도 동시에 제공을 개시하므로 유저분들의 계측 데이터나 발주처로부터의 제공 데이터 데몬스트레이션 VR모델링이 가능합니다. 포럼에이트에서는
이미 스캐너 회사의 협력에 의해 데이터의 임포트, 검증 테스트를 마쳤으며 2000만점을 넘는 데이터의 리얼타임 표시 편집이 가능하다는
것을 보증하고 있습니다.

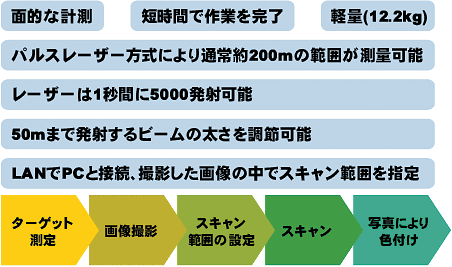

3D레이저 스캔 서비스는 아래와 같은 특징이 있습니다. 계측은 계측 위치를 결정하고 스캐닝, 후처리라는 순서로 실시합니다. 이
중 스캐닝에 대해서는 아래와 같은 순서가 됩니다.
이와 같이 하여 칼라의 점군 모델이 계측됩니다.
UC-win/Road의 점군 플러그인은 점군 데이터의 임포트를 비롯해 지형에 관해서는 레이저 스캔된 점군 데이터를 토대로 지형
TIN데이터를 생성하고 지형 패치 기능을 이용해 지형 모델링을 하는 것이 가능합니다.
점군 데이터의 위치 조정으로써 점군 데이터를 3차원 공간상에서 병행 이동, 회전 이동하는 것이 가능하며 표시 위치를 미조정하는
것이 가능합니다.
익스포트 기능으로써 점군 데이터를 토대로 생성한 지형 데이터를 다른 시스템에서 이용 가능하도록 LandXML 데이터로의 익스포트가
가능합니다.
