주차장 설계를 지원(평면도 작도)하는 CAD시스템


電子納品対応



체험판
다운로드
Order
제품구입

製品概要価格/購入

  프로그램 개요
ライン
[주차장 작도 시스템]은 하기의 적용 기준 및 참고 문헌에 기재되어 있는 주차장 규격을 토대로 한 주차장 설계를 지원(평면도 작도)하는 CAD시스템입니다. 본 시스템에서는 2차원 범용 CAD의 간이 조작으로 [주차장 구획(외부, 차량 출입구, 통로 등)을 작도하는 것만으로 주차장 구획내에 주차 공간을 자동 배치하는 기능]이나 [주차 공간을 개별로 편집하는 기능]을 갖추고 있기 때문에, 주차장 도면의 작성이 용이하면서 효율높게 실시할 수 있습니다. 또한 작성한 주차장 도면은 [차량 궤적 작도 시스템]에 연계하여 차로 및 주차 공간으로의 차량 선회 시뮬레이션을 할 수 있습니다.

적용 기준 및 참고 문헌
  • 표준 주차장 조례
  • 도로구조령

◆◆◆ 관 련 정 보 ◆◆◆

◆신제품 소개
주차장작도시스템(Up&Comming 11 신록호 게재) NEW!

개발 News

[차량 궤적 작도 시스템]과 마찬가지로 버추얼리얼리티 UC-win/Road로 연계하여 작도 정보를 사용한 3D・VR시뮬레이션을 근일 서포트 개시 예정입니다.


  프로그램의 기능과 특징
ライン
■주차 구획 작도
  • 2차원 범용 CAD의 기본적인 작도 커맨드(직선, 임의다각형 작도)에 의해 간단히 주차장 구획의 작도를 할 수 있습니다. 또한 기존의 현황도(SXF, DWG/DXF, JWW/JWC, PSX)의 열기 기능을 갖추고 있기 때문에 읽어들인 현황도로부터 정확하고 효율적인 주차장 구획의 작도를 할 수 있습니다.

■주차 공간 배치
  • 작도된 주차장 구획내에 지정된 주차장 규격으로 주차 공간(외주 주차 공간, 내부 주차 공간)의 배치가 [일괄 배치] 및 [개별 배치]기능에 의해 간단하게 할 수 있습니다.

    외주 주차 공간 주차장 구획 외주에 따라 배치되는 주차 공간
    내부 주차 공간 주차 구획내에 지정된 주차장 규격의 차로를 유지하고 배치되는 주차 공간
    일괄 배치 외주 주차 공간, 내부 주차 공간을 자동 배치
    ※내부 주차 공간은 작도된 제외 영역 주위와 출입구, 통로를 피한 위치에 배치
    개별 배치 임의 위치에 주차 공간을 배치
    편집 배치한 주차 공간을 편집(치환, 이동, 삭제)함

    →
    →
    ▲현황도면을 읽어들인 예 ▲주차 공간의 일괄 배치, 편집

■편리한 편집 기능
  • 주차 공간 치환 배치한 주차 공간의 타입을 마우스 1클릭으로 다른 타입으로 치환
    노상 표식 배치 진행방향 마크를 임의 위치에 배치
    수량표 배치 작도된 주차장 구획(외주)과 주차 공간의 수량을 산출한 수량표 배치

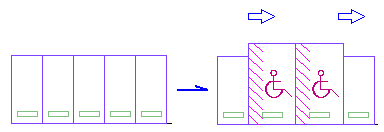

    ▲주차 공간 치환과 노상 표식(진행방향)배치

     연면적  2653.8m2
     주차면적  1393.0m2
     소형(90°배치)  112대
     장애자용(90°배치)  5대
    ▲주차장 수량표


■주차 공간 치수 설정과 선속성 설정
  • 배치할 주차 공간 치수는 [표준주차장조례, 도로구조령]에 나타낸 치수를 등록하고 있기 때문에 각종 차량에 따른 주차 공간 타입을 일람으로부터 선택하여 주차 공간의 배치 검토를 간단하게 할 수 있습니다. 주차 공간 치수는 추가・편집이 가능하고 특수차량의 주차 공간 배치 검토에도 대응할 수 있습니다.
    또한 각 작도요소(외주, 주차 공간, 아래 그림 등)에 따라서 선속성(선색・선폭)의 설정이 가능하며 보기 쉬운 도면을 작성할 수 있습니다.

    ▲주차 공간 치수 설정 ▲선속성의 설정

■도면 출력
  • 직접 인쇄 외에, SXF(SFC,P21)형식, AutoCAD(DWG,DXF)형식, JW-CAD(Jww,Jwc)형식, UC-Draw(당사 2차원 범용 CAD, PSX)형식의 출력에 대응하고 있습니다.

■익스포트
  • 작도한 주차장 도면을 당사 [차량 궤적 작도 시스템]에서 취급하는 CAD데이터로 익스포트 할 수 있습니다. 그 CAD데이터를 [차량 궤적 작도 시스템]에서 읽어들여 작도한 도로 및 주차 공간으로의 차량의 출입에 문제가 없는가를 검토할 수 있습니다.

    ▲차량 궤적 작도 시스템과의 연계 결과
