  프로그램 개요
ライン

표준설계・토공지침・설계요령・도시IV(2002년3월)・토지개량・택지방재매뉴얼의 각 기준에 준거하고 캔틸레버보식(역T형, L형, 역L형), 중력식(반중력식), 경사식 등의 옹벽의 자동 설계, 도면 작성, 설계 조서 출력을 일련으로 서포트하는 프로그램입니다.
옹벽의 형상을 입력하고 그 계산 결과로부터 설계자의 판단에 의해 최종 형상을 결정하는 방식에 더불어 형상・말뚝배치・배근의 자동 결정 기능에 의해 효율적인 설계를 할 수 있습니다.
일반도에서 배근도, 조립도, 가공도, 철근표 등의 도면을 일괄 생성하고 간이 편집 기능, SXF, DXF, DWG, JWW, JWC, STEP으로 출력 대응.
전자납품 대응으로써 Word파일 출력, 확장자의 변경, 금지 문자 대응, 목록 표시 등을 서포트 했습니다.
혼합 옹벽의 설계 계산에도 대응하고 있으며, Standard에서는 U형 옹벽의 설계 계산, 도면 작성에도 대응하고 있습니다.

◆◆◆ 관 련 정 보 ◆◆◆


 ◆신제품 소개

 ◆3D PDF출력예


< Ver.11.00.00 (11/03/31 릴리스)개정 내용 > New!
 1.방호 옹벽 설계시의 형상 대응
   ・중력식 옹벽 배사면 추가
   ・배사면을 콘크리트 블록으로 덮는 공법
 2. U형 옹벽 설계시의 대응
    ・저판 주철근 정착 위치 계산
    ・저판과 푸팅 높이가 다른 형상
    ・뼈대도, 격점 데이터, 부재 데이터, 지점 데이터 출력
 3. 기대기식, 블록이 쌓인 옹벽 절토 계산 확장
 4. 하중 조합 일람표 출력이 가능
 5. 시행 쐐기법(성토) 계산서에 토압 설명도를 추가.


  프로그램의 기능과 특징
ライン

■설계 계산

  1. 설계 계산 가능한 형상
    형상 입력 : 역T형(2종), 역L형(2종), L형(2종), 중력식, 경사식(3종), 적층블록, U형, 혼합, 임의 형상(2종)
    자동 결정 : 역T형(2종), 역L형(2종), L형(2종)
    도면 작성 : 역T형, L형, 역L형, U형, 중력식, 경사식, 적층블록

    적층2단옹벽, 천단내민부의 검토도 가능합니다.
    ▼U형옹벽
    ▼혼합옹벽

    토사 형상:
    토압산출식에 대응하는 형상을 임의형도 포함한 6타입 중에서 선택 가능하며 다층지반(2층)을 검토할 수 있습니다.



  2. 클론토압의 경우는 점착력의 고려, 일정 구배 이외의 하중 환산, 사방기준의 외관 진도에 대응

  3. 재하하중(집중하중, 분포하중), 설하중, 충돌하중, 풍하중, 토사(전면, 틈막이, 배면), 정수압(전면, 내부, 배면), 동수압(전면, 내부, 배면), 토압, 임의하중(연직방향, 수평방향의 집중하중, 분포하중)을 고려 가능.
    수위위치>구체전체높이시에는 수압 및 수중, 부력을 고려할 수 있습니다.

  4. 가상 배면은 견벽 배면, 실배면, 뒷굽단으로부터 검토 가능하며 토압작용면은 2점꺾임을 고려할 수 있습니다.
    임의 형상의 경우는 임의로 가상 배면을 지정할 수도 있습니다.

  5. 토압은 시행쐐기토압법(개량 시행쐐기토압법), 클론식, 오카베・모노노베식(수정 오카베・모노노베식), 테르자기・팩, 임의토압(토압계수, 토압강도, 토압합력)에 대응.
    시행쐐기토압법의 경우는 가상 배면의 다점꺾임, 상단 옹벽을 고려한 적층2단옹벽의 토압 산출에 대응. 클론식의 경우는 점착력의 고려, 일정 구배 이외의 하중 환산, 사방기준 외관의 진도에 대응.

  6. 위험수위의 산출이 가능. (U형 이외의 형상에서 적용 가능)

  7. 지반 종별의 판정이 가능.

  8. 충격력과 붕괴토를 고려한 대수옹벽의 설계로써 토사 포착 용량의 계산, 충격력, 퇴적시의 토압의 계산이 가능. 충격력의 계산에서는 복수 구배를 고려하여 충격력이 최대가 되는 지점을 채용하는 것이 가능하며 퇴적토압 계산에서는 하중환산, 전체토압-퇴적토압을 선택할 수 있습니다.(U형, 혼합옹벽 이외의 형상으로 적용 가능)

  9. 직접기초시에는 하중의 편심이나 사면의 구배 및 치수 효과를 고려한 지반의 지지력 검토, 수동저항력의 영향 및 돌기를 고려한 활동의 검토가 가능하고 지지력 검토, 활동의 검토에서는 기준마다 검토 방법을 전환할 수 있습니다.
    전도의 검토에서는 안전율과 편심량의 검토가 가능합니다.
    지지력 검토에서는 지반반력도와 허용지지력의 비교가 가능하고 적용기준(도시Ⅳ, 설계요령, 토지개량, 대형 적층블록옹벽의 상계법)에 준거한 검토가 가능합니다.

  10. 경사식, 적층블록옹벽의 안전 검토로써 시력선(방정식, 편심량)에 의한 검토가 가능.

  11. 말뚝기초의 경우는 말뚝 본체의 설계, 허용지지력의 산출, 말뚝머리결합부의 검토가 가능.
    말뚝기초의 설계, 기초의 설계 계산과 연동이 가능.

  12. 저판의 강체검토가 가능.

  13. 벽체, 저판은 철근콘크리트, 무근콘크리트의 설계가 가능합니다.
    각 부재의 배근은 철근량을 직접 지정할 수 있으면 스터럽을 고려할 수 있습니다.
    철근 배치는 이형, 구형을 복수 지정(최대3개소)할 수 있으며 L형, 역L형, U형옹벽의 경우는 배치 방법을 싱글/더블로부터 선택할 수 있습니다. 스터럽은 사용량과 필요량의 판정이 가능합니다.

  14. 말뚝 배치 및 각 부재의 배근의 자동 결정이 가능.

  15. 단면 검토는 휨응력도 검토, 전단내력도 검토에 더불어 부착응력도 검토가 가능. 부착응력도 계산은, 도시IV 및 토지개량(콘크리트 표준시방서)에 준거한 계산을 할 수 있습니다.

  16. 한계상태설계법에 의한 강체안정검토, 부재단면검토에 대응.

  17. 2006년 [말뚝기초설계편람](도로협회발행)의 개정판에 대응.

  18. 지지력 검토에서는 하중의 편심, 하중의 경사의 고려를 전환함으로써 토지개량[펌프장](2006.3)에 대응이 가능.

  19. [기준값]의 설정에서는 [토공지침]등의 확정값의 임포트, 변경 파일의 저장이 가능. 콘크리트 재료의 임의 추가에 대응.

  20. 계산서에서는 형상도, 말뚝배치도, 하중도(토압분포, 충격력, 양압력, 하중의 조합), 말뚝체단면력도, 시력선의 표현 등의 출력을 서포트


■혼합옹벽의 설계

  1. 작용토압
     상부옹벽 : 시행쐐기법 또는 클론식에 의해 산출한 토압력을 고려
     하부옹벽 : 꺾임 휘어짐을 고려한 시행쐐기법에 의해 산출한 토압력을 고려

  2. 안정검토
     상부옹벽 : 시력선에 의한 전도검토가 가능
     하부옹벽 : 상부옹벽에 의한 하중을 고려하여 통상의 옹벽과 동일한 검토

  3. 단면검토
     상부옹벽 : 무근 또는 철근콘크리트 단면으로써의 검토
     하부옹벽 : 무근콘크리트 단면으로써의 검토


■단차 푸팅, 치환 기초의 설계
적층블록, U형, 혼합옹벽 이외의 형상에 적용 가능
단차 푸팅:2단, 치환 기초:2단
▼단차 푸팅
段差フーチング

■U형옹벽의 설계

  1. 기초형식은 직접기초, 스프링기초(탄성바닥위의보), 말뚝기초로부터 검토 가능.
    스프링기초시에는 안정검토의 검토 가능.
    말뚝기초의 경우는 저판의 취급을 탄성체와 강체로부터 선택할 수 있습니다.

  2. 토압은 뒷채움토:시행쐐기법, 클론식, 토압계수, 틈막이흙:클론식, 토압계수로부터 적용 가능.

  3. 부상검토는 토지개량과 토공지침(공동구설계지침)의 고려방식으로부터 선택이 가능.

  4. 부재설계는 프레임 모델의 강역 지정에 대응


■宅造擁壁의 설계(택지방재매뉴얼 대응)

  1. 가상배면은 뒷굽단(연직):저판의 뒷굽으로부터 연직방향으로 늘린 선, 벽체배면:벽체의 배면(실배면)으로 구하는 방법, 뒷굽단(경사):벽체의 천단과 저판뒷굽과를 연결하는 선의 검토가 가능.

  2. 투수매트사용시의 벽면마찰각, 뒷채움토의 토질에 따른 토압계수를 적용 가능.

  3. 지진시의 검토를 중지진시와 대지진시의 2케이스의 검토가 가능. 하중의 조합에 있어서는 관성력의 유무, 토압력의 선택이 가능하므로 관성력+평상시의 토압, 관성력+지진시토압의 검토를 할 수 있습니다.
    자중 및 토압산출시에 연직진도를 고려할 수 있습니다.
    재하하중의 관성력의 고려의 유무를 선택할 수 있습니다.

  4. 토압의 연직성분은 안정계산과 부재설계에서 고려의 유무를 선택 가능. 뒷굽 설계시의 토압의 연직성분은 삼각형분포와 뒷굽단 재하를 선택할 수 있습니다.

  5. 전도의 검토에서는 안전율과 편심량의 양쪽의 검토를 실시할 수 있습니다.
    지지의 검토에서는 국토교통성고시식(토질시험, 평판재하시험, SS시험), 건축기초구조설계지침에 준거한 검토가 가능합니다.
    활동의 검토에서는 돌기가 있을 때의 저항토압의 고려, 돌기가 있을 때의 유/무의 검토가 가능합니다.


■도면 작성
  1. 역T형, L형, 역L형, U형, 중력식, 경사식, 적층블록옹벽의 일반도/배근도 작도가 가능
  2. 종단구배에 대응한 배근도의 작도, 평면꺾임 배근도의 작도가 가능
  3. 벽체천단을 [산형], [편구배]로 하고 [돌기]・[접붙이기]・[지복]을 마련하는 것이 가능
  4. 개구부, 배수구멍, 저판말뚝회피 배근이 가능
  5. 단위 미터당의 배근도, 단철근에서의 배근도의 작도가 가능
  6. 콘크리트 체적 및 거푸집면적의 수량표의 작도 및 수량계산서의 출력이 가능
  7. 국토교통성[CAD제도기준(안)], 도로공단[CAD에 의한 도면작성요령(안)], 토목학회[토목제도기준2003년 소개정판]에 대응한 작도가 가능
  8. 3D배근 시뮬레이션 기능(3D배근자동생성, 표시기능)에 대응


    ■3D배근 시뮬레이션 기능 참고 이미지
      관련페이지 UC-win/Road 3D배근 시뮬레이션 (Up&Coming '09 한여름호 게재)

    1.전체표시(U형옹벽)

    2.전체표시(역T형옹벽)

    3.확대표시(역T옹벽)

    4.이음부의 표시

    5.철근압접부의 표시

    6.조립근의 표시

    7.수치벽 개구부의 표시

    8.저판말뚝회피부의 표시

    9.헌치근의 표시

    10.천단돌기부의 표시

    11.철근선색 설정


■적용기준・참고문헌
(사)일본도로협회, 도로토공 옹벽공지침 1999년3월
(사)일본도로협회, 도로교시방서・동해설Ⅰ공통편 2002년12월
(사)일본도로협회, 도로교시방서・동해설Ⅳ하부구조편 2002년3월
(사)일본도로협회, 도로교시방서・동해설Ⅴ내진설계편 2002년3월
(사)일본도로협회, 낙석대책편람 2000년6월
동・중・서일본고속도로, 설계요령 제2집 -옹벽편・컬버트편- 2006년4월
동・중・서일본고속도로, 설계요령 제2집 -교량건설편- 2006년4월
(사)전일본건설기술협회, 토목구조물표준설계 제2권 해설서(옹벽류) 2000년9월
농업토목학회, 토지개량사업계획설계기준설계[농도]기준서・기술서 2005년3월
농림수산성농촌진흥국, 토지개량사업계획설계기준설계[수로공]기준서・기술서 2001년2월
농림수산성구조개선국, 토지개량사업표준설계도면집[옹벽공] 1999년3월
(사)일본도로협회, 말뚝기초설계편람 2007년1월
(사)토목학회시코쿠지부, 대형적층블록옹벽 설계・시공매뉴얼 2004년6월
(사)일본하천협회, 건설성하천사방기술기준(안)동해설 설계편[1] 1997년10월
현대이공학출판, 경사식・적층블록옹벽의 설계와 해설 1990년3월
이공도서, 속・옹벽의 설계법과 계산례 1998년10월
(재)임업토목컨설턴트, 삼림토목구조물표준설계 옹벽Ⅰ 1997년3월
교세, 택지방재매뉴얼의 해설 제2차개정판 2007년12월
오사카부 건축도시부 건축지도실, 옹벽구조설계지침 2002년5월
(사)토목학회, [2002년제정]콘크리트 표준시방서 구조성능검토편 2002년3월
(사)토목학회, 토목학회콘크리트표준시방서에 기인한 설계계산례[도로교편] 2002년3월
이공도서, EPS공법, 발포스티롤(EPS)을 이용한 초경량성토공법 1998년8월


UC-1設計シリーズは計算-CAD統合製品として共通したインターフェース、ビジュアルな操作を提供

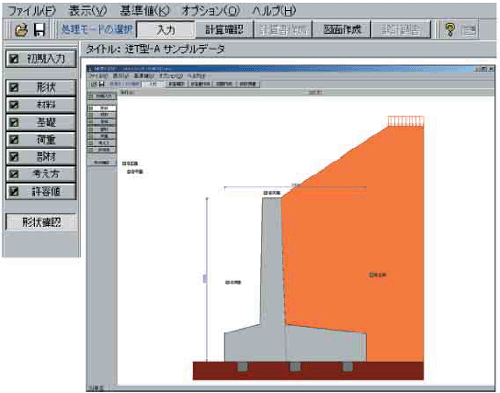

計算-CAD統合 画面サンプル
