- 주요한 계산기능
- 토압의 산정
정지토압, Rankin토압, 테르자기토압에 대응. 지하수위의 고려에 대응. 편토압에 대응.
- 좌굴에 대한 검토
원형단면, 코반형단면(반원부)의 좌굴을 검토.
- 응력에 대한 검토
라이너 플레이트, 보강링의 응력도를 검토, 사각형단면은 보강링의 이음설계도 행합니다.
- 지보공 부재의 검토(코반형 단면)
가로보, 띠장, 버팀보의 응력도를 검토.
- 심초프레임과의 데이터 연계
타제품 심초프레임과 데이터연계를 행하고, 라이너 플레이트의 설계가 가능.
- 주요한 특징
- 설계구간을 복수입력하고, 모든 구간의 연직말뚝 횡단면의 설계가 가능합니다.
- 라이너 플레이트, 보강링 및 이음볼트는, 임의의 강재데이터를 추가등록이 가능합니다.
- 라이너 플레이트천단이 지표면보다 돌출한 모델, 또는, 매입된 모델이 가능합니다.
- 메인 윈도우에 전체도 및3D표시의 표현이 가능하며, 입력조건을 리얼타임으로 확인하면서 설계가 가능합니다.
- 계산서는, 주요한 결과를 출력하는 일람표 형식과, 수작업 계산을 추구할 수 있도록 배려한 상세형식의 2형태가 있습니다.
출력이미지를 면위에서 확인이 가능한 미리보기 기능이 있습니다.
계산결과의 파일출력은, 말뚝기초의 설계Ver.4 , HTML, 텍스트등이 가능합니다.
- 설계의 고려방식
- 라이너 플레이트연직말뚝의 설계는 그 용도에 의해, 필요하다고 여겨지는 연직말뚝의 크기를 결정하고, 다음에 흙막이벽으로서 요구되는
성능, 즉 라이너 플레이트의 판두께, 보강재등을 설계하는 수순이 됩니다.
- 라이너 플레이트연직말뚝과 같이, 가효성이 풍부한 흙막이벽에 작용하는 토압에 대해서는 이론적으로 미해명의 부분이 많다고 여겨지고
있어, 라이너 플레이트연직말뚝인 경우, 통상은｢도시｣에 표시되는 지토압식이 이용되어 지고 있습니다.
한편, 수압에 대해서는, 라이너 플레이트가 차수구조가 아닌 이유로 인해, 일반적으로 고려하지 않는 경우가 많다고 여겨지고 있습니다.
- 설계는 라이너 플레이트에 작용하는 토압에 대해서 행하는 설계가 되어, 좌굴에 대한 검토와, 발생하는 응력도에 대한 검토의 2항목이
됩니다.
이러한 검토에서는, 연직말뚝을 수평면에서 절단한 단면을 강성이 원환링에 모델화 하여, 그것에 등분포하중이 작용하는 것으로서 설계를
행합니다.
토압은 깊이방향으로 그 크기가 증가하는 것이 일반적이므로, 각 설계구간의 하단위치에서의 토압에 대한 설계를 합니다.
단, 연직말뚝의 깊이가15.0m이상이 되는 경우는, 15.0m이상에서는 토압은 증가하지 않는 것으로 취급합니다.
- 한계심도의 계산이란
- 연직말뚝외주부의 라이너 플레이트 벽체는 심도가 증가하믄 만큼 일반적으로는 토압이 증가하므로, 설계상은 판두께를 늘릴 것인지, 보강재
간격을 짧게 하는 등의 대처가 필요로 하여 왔지만, 현재설정하고 있는 라이너 플레이트 벽체 그대로에서, 어디까지 연장이 가능한지를
찾아내는 것은 경제설계상 상당히 중요한 부분이 됩니다.
이것에는, 설계자가 설계구간길이의 변경을 수회 시행해서 찾아내는 것도 가능하지만, 본 프로그램에서는 설계구간길이의 한계심도를 자동산출하는 기능을 가지고 있기 때문에, 설계의 효율적인 진행이 가능합니다
- 적용범위
- 연직말뚝형식
단면형은 원형, 코반형, 사각형을 서포트.
- 주요한 용도
추진공법의 발진 및 도달 연직말뚝, 심초공법에 의한 연직말뚝, 집수정의 구축에 의한 연직말뚝등.
- 사용부재
라이너 플레이트, 보강링 및 지보공입니다.
- 제한값
|
| 항목 |
제한값 |
| 강재등록수 : 라이너 플레이트 |
50 |
| 강재등록수 : 보강링 |
50 |
| 설계구간수 |
20 |
| 보강링 배치구간수 |
20 |
| 지층데이터 |
20층 |
|
- 적용기준 및 참고문헌
・라이너플레이트설계･시공매뉴얼 2000년6월 콜게이트라이너 기술협회

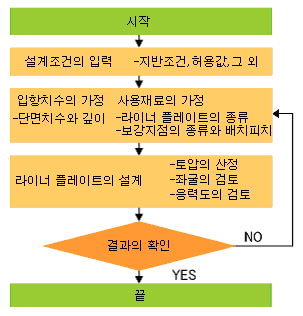

- 설계 플로우 챠트
|
