1章 設計条件

1.1 杭の条件

　　　・杭種　　　　　　　　　　：場所打ち杭

　　　・施工工法　　　　　　　　：場所打ち杭

　　　・杭頭結合条件　　　　　　：剛結・ヒンジ

　　　・杭先端条件　　　　　　　：ヒンジ

　　　・杭の種類　　　　　　　　：支持杭

　　　・杭の許容変位量　常　時　：　15.0 (mm)

　　　　　　　　　　　　地震時　：　15.0 (mm)

　　　・杭体のヤング係数　　　　：　 2.50 ×104　(N/mm2)

　　　・杭本数　　　　　　　　　：　12 (本)

　　　・杭径　　　　　　　　　　：1200.0 (mm)

　　　・設計杭長　　　　　　　　：　25.00 (m)


1.2 使用材料および許容応力度

　　　・コンクリート

　　　　設計基準強度　σck＝24.00(N/mm2)

　　　　　　　　　　　　　　　　　　　　　　　　　単位：N/mm2

                             常  時     地震時
許容曲げ圧縮応力度  σca       8.00      12.00
許容せん断応力度    τa1
                    τa2  		     0.230
    1.700 		     0.350
    2.550

　　　・鉄筋

　　　　材質：SD345　ヤング係数比　n ＝15.00

　　　　　　　　　　　　　　　　　　　　　　　　　単位：N/mm2

                             常  時     地震時
許容曲げ圧縮応力度  σsa’   200.00     300.00
許容曲げ引張応力度  σsa     160.00     300.00

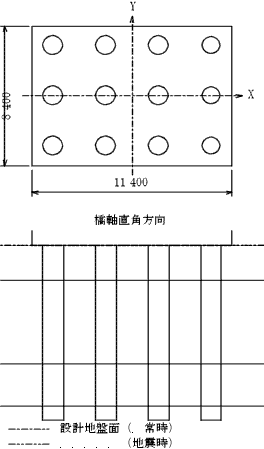

1.3 杭配置図・側面図




　　杭頭座標

No   X方向    Y方向
 1   -4.500    3.000
 2   -1.500    0.000
 3    1.500   -3.000
 4    4.500   ───


1.4 地層データ

層No  層種      層厚(m)     平均
 N 値 		      α・Eo(kN/m2)       γ(kN/m3)      f (kN/m2)      DE
常  時 地震時   常  時     地震時     γ     γ’    f     fn
  1  粘性土   5.00   5.00    2.0     5600.0    11200.0  16.00   6.99    0.0   20.0  1.000
  2  粘性土  12.00  12.00    3.8    10640.0    21280.0  16.00   6.99   38.0   38.0  1.000
  3  砂質土   6.00   6.00   20.0    56000.0   112000.0  18.00   8.99  100.0  100.0  1.000
  4  砂質土   2.00   2.00   50.0   140000.0   280000.0  20.00  10.99  200.0  200.0  1.000


1.5 バネ定数および許容支持力・引抜力

　　　・杭軸方向バネ定数　Kv(kN/m)

常  時       560774
地震時       560774


　　　・許容支持力・引抜力　(kN/本)

許容支持力 常  時      2692
地震時      4136
許容引抜力 常  時      1330
地震時      2245


　　　・水平方向地盤反力係数　kH(kN/m3)

 層No        層厚(m)               橋軸方向                 橋軸直角方向
 常  時   地震時     常  時       地震時       常  時       地震時
   1     5.000    5.000         3466         6932         3466         6932
   2    12.000   12.000         6586        13171         6586        13171
   3     6.000    6.000        34661        69323        34661        69323
   4     2.000    2.000        86654       173307        86654       173307


1.6 作用力

No    荷重ケース名称    割増
係数		    鉛直力
    V(kN)   		    水平力
   Hx(kN)   		  モーメント
  My(kN.m)  		    水平力
   Hy(kN)   		  モーメント
  Mx(kN.m)
 1 常時                 1.00      17019.8          0.0          0.0          0.0          0.0
 2 地震時               1.50      16627.4        196.2       3667.9       3538.3      33137.2
 3 地震時               1.50      16627.4       2410.5      19623.1          0.0          0.0
 4 常時(浮)             1.00      14689.0          0.0          0.0          0.0          0.0
 5 地震時(浮)           1.50      14296.6        196.2       3667.9       3538.3      33137.2
 6 地震時(浮)           1.50      14296.6       2410.5      19623.1          0.0          0.0

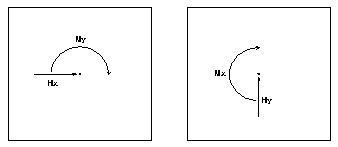

　　　　　　　　　　　 橋軸直角方向　　　　　　　　　橋軸方向
