◆杭基礎

本プログラムは、橋梁下部工基礎・水門基礎・その他の一般土木構造物などにご利用いただけますが、以下の条件を満たしていることが必要です。

(1)荷重分担
 1. 鉛直荷重は杭のみで支持する。
 2. 水平荷重は杭のみで支持することを原則とするが、杭とフーチング根入れ部分で分担することができる。
(2)変位法における計算上の仮定
 1. 杭基礎は、2次元構造物または2.5次元構造物とする。
 2. 杭は、押込み・引抜き・曲げともに線形弾性的であるとし、杭頭における軸方向および軸直角方向のバネ定数は、それぞれ荷重によらず一定とする。
また、押込み・引抜きとも、同じバネ定数を用いる。
 3. フーチングは剛体とし、杭群の図心を中心として回転する。
(3)適合形状

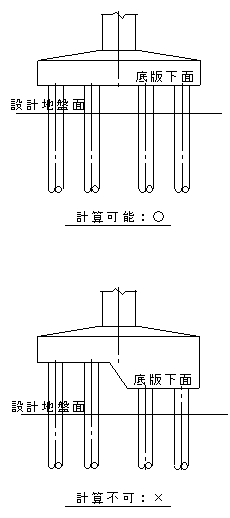

 1. フーチング底面は、水平であること。
 2. フーチング平面形状は、長方形であること。
 3. フーチング上面に配置される柱形状は長方形・円形・小判形のいずれかであること。
 4. 複数の柱を配置する場合、同一軸(Y)に配置されていること。

制限事項は次のとおりです。

項目事項 制限事項 備考
工法  打込み工法   鋼管ソイルセメント工法
 中掘り工法    プレボーリング工法
 場所打ち工法

 高耐力マイクロパイル工法
 STマイクロパイル工法(タイプT/U)
 ねじ込み式マイクロパイル工法
安定計算は鉛直バネ定数、支持力は杭先端・周面摩擦力の計算に工法別の計算式を採用


Ver.3のライセンスが必要です
杭種および杭径
杭種 最小径mm 最大径mm
鋼管杭 100 9990
RC杭 200 5000
PHC杭 200 5000
PC杭 300 1200
SC杭 200 5000
場所打ち杭 200 9990
任意杭 100 9990
鋼管ソイルセメント杭 100 9990
SC杭+PHC杭 200 5000
マイクロパイル 100 600
任意杭は杭幅と断面二次モーメントおよび杭体のヤング係数を直接入力。





Ver.3のライセンスが必要です
荷重ケース数 X方向(橋軸方向) nmax=30
Y方向(直角方向) nmax=30
2.5次元のとき nmax=15
底版・柱の形状 底版  X方向 Bmax=100.0m
     Y方向 Lmax=100.0m
底版と柱の平面形状が同じ大きさまで、入力・計算が可能

柱が2本以上ある場合は、平面形状でY座標の座標値が等しいことが条件
柱形状 長方形  abmax=100.0m
      円形    amax=100.0m
      小判形  amax=100.0m
            bmax=100.0m
柱本数の最大 nmax=3本
杭体の断面変化数 最小:1断面 最大:3断面まで
杭頭・杭先端条件 杭頭条件 剛結・ヒンジ
ヒンジ

杭先端条件 固定
ヒンジ
自由
バネ
杭列数の最大 Y方向(橋軸方向) nmax=30
X方向(直角方向) mmax=30
地層の変化または杭径変化の場合 n×m≦100
杭長および地層数 Lmax=100.0(m) 両方向に地層の変化がある場合は、計算不可
地層の変化:片側(XorY方向)
地層数の最大 nmax=20層
杭種類数 異なる杭種類は20タイプまでとする 杭の条件(杭径、厚さ、杭長、斜角、先端バネ、地層)が等しい杭を同一タイプとする
.

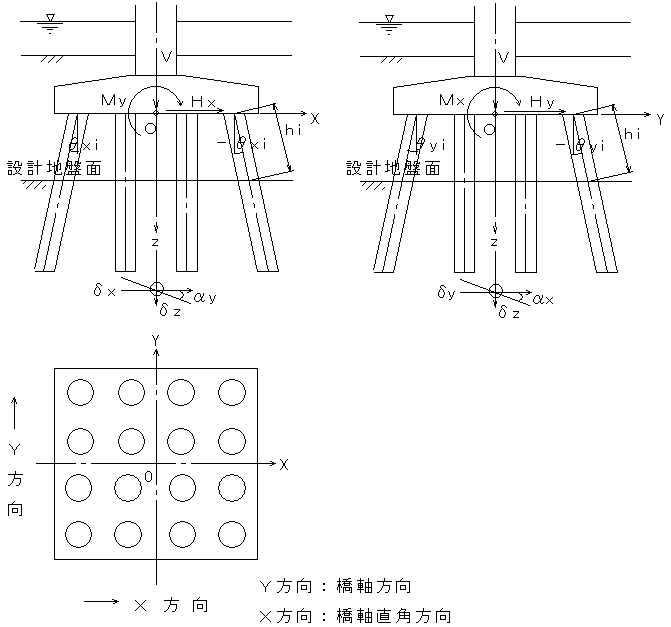

本プログラムにおける作用力の向き、座標および方向は下図のとおりです。反力の向きは作用力の向きと逆向きとなります。

レベル2地震時照査では、以下の制限があります。
 ・任意杭には対応しません。
 ・地層傾斜,杭径・杭長変化,斜杭を考慮した照査が可能ですが、Ver.4のライセンスが必要です
  ただし、以下の条件を満たす場合、Ver.3のライセンスでも斜杭を考慮した照査が可能です。
 ・2次元解析
 ・地層傾斜なし
 ・杭径・杭長変化なし
