  UC-win/Road 体験シミュレータ

6軸モーション対応・ドライビングシミュレータ

初版リリース : '08.09.05

UC-win/Road 製品ページ
UC-win/Road 製品情報

UC-win/Road Drive Simulator
UC-win/Road ドライブ・シミュレータ

UC-win/Roadサポートシステム
UC-win/Roadサポートシステム

(VRデータサービス)

Products Guide
製品カタログ(PDF)
Roadカタログ
ダウンロード(PDF)
操作ガイダンス
ダウンロード
製品詳細価格/購入

  製品概要
ライン
フォースフィードバックステアリング機構等の採用により、実写感覚の運転感覚の実現が可能になっています。
近年急速に開発されている自動車安全技術(衝突回避、衝撃減少等)の模擬体験や交通事故バーチャル体験、ITS新技術体験などを、実写感覚で実現することができます。
  関連情報
ユーザ紹介
トヨタ自動車(株) 「インフラ協調シミュレータ」
(Up&Coming '09 新春特別号)

UC-win/Road 安全運転シミュレータ
('10.06.02掲載)
運転シミュレーター型式認定基準に準拠した運転教習所向けのドライビングシミュレータ

UC-win/Road SensoDrive Simulator
('10.05.19掲載)
UC-win/Road フォースフィードバック対応ドライブシミュレータ

3Dステレオドライビング・シミュレータ
(3ch大型アーチスクリーン)の展示
を開始しました。

('10.02.04掲載)

電子マニュアル ('10.03.17掲載)
UC-win/Road ドライブシミュレータ (3ch対応版)
ユーザーズマニュアル
(PDF、2,665KB)

DriveSimulator紹介ムービー
フォーラムエイト UC-win/Road
ドライブシミュレーター : DigInfo (YouTube)
新製品紹介 >> バックナンバー

関連製品

セミナー参加申込受付中

UC-win/Roadドライブシミュレータ解説ムービー ('09.06.30掲載)

ハイウェイドライビングシミュレータ  (UC-win/Road体験シミュレータ事例) ('10.03.31掲載)
フォーラムエイトは、高速道路関連社会貢献協議会「ハイウェイ・ドライビングシミュレータ」を2010年3月1日、高速道路関連社会貢献協議会へ納入いたしました。
今後、高速道路及び各施設関連のイベント、展示会など運用が開始されます。

情報利用型人間−自動車−交通流 相互作用系 シミュレーションシステム
UC-win/Roadドライブ・シミュレータ事例)('12.04.26掲載)
フォーラムエイトは、高度研究用ドライビングシミュレータ「情報利用型人間-自動車-交通流相互作用系シミュレーションシステム」を、2012年3月22日、九州大学大学院統合新領域学府へ納入いたしました。自動車の次世代型情報・制御系の教育研究活動の推進が期待されます。

TOPICS
  • UC-win/Road体験シミュレータ(6軸モーション3Chフルオプション型) レンタル開始 価格表
    研究開発、トレーニング、展示・デモで使用可能です。
  • ECOドライブ プラグイン・オプション リリース
  • 3ch実車パーツオプション販売開始 (26inchWXGA3画面可搬型、実車パーツ実装) 価格表

メディア報道


Page Top Page Top
  UC-win/Road体験シミュレータの特長
ライン
1) 自由なVR空間の適用、リアルタイムで多様な走行環境を提供

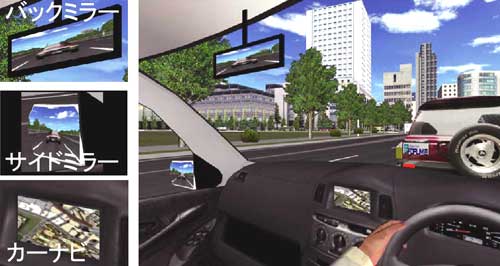

  • 3DVR空間を簡単、自由に作成できます。3Dコックピット、マニュアルドライブ、マルチモニターがそのまま実装可能です。各種イベント、シナリオ設定に対応。
  • ビジュアルオプションにより、走行環境を自在に設定できます。

2) 様々な安全装置の実装、カスタマイズ提供が可能
標準/オプション提供またはカスタマイズ提供を予定:
  1. ABS(アンチロック・ブレーキシステム)
  2. 4WD
  3. スタビリティ・コントロール
  4. 衝撃減少システム
  5. 車線内走行支援システム
  6. パワーステアリング最適制御システム
  7. 追従クルーズ・コントロール
基本ライブライリをカスタマイズし実現する機能です。受注開発による提供。

3) 標準VRデータは無償、シナリオ、イベント、高HZ化カスタマイズ対応
  • UC-win/Road Web Viewerでサンプルモデルとして提供している道路、交通、都市モデルを無償利用可能です。
    道路障害、信号制御が行え、インタラクティブな各種シナリオ作成が可能です。
    接触判定、交通事故(作成例参考)は別途見積可能です。

4) コンパクトなボディデザイン
  • 親しみのあるエッグシェルデザイン− 安全性も考慮し丸みを付けたボディ形状
  • 低床化の実現
  • 乗降性の向上 小型6軸モーションで高さの抑え低床化を実現
  • スペースの最適化 1人乗りでの最適な操縦空間実現、インパネの最小化実現
  • 専用1画面液晶モニタの採用によるスペース効率化の実現
  • ステアリング機構のスペース効率化により実現

5) 実車感覚の操作感の実現
  • フォースフィードバックステアリング機構の使用により、最適な反力フィードバックを実現し、実車感覚の操舵感を再現
  • 本格的ペダル機構の採用により実車感覚の操作感を実現

6) 設置のしやすさ、移動のしやすさの実現
  • 設置スペースを最小化。
  • 移動キャスターで移動し、設置はジャッキで降ろすのみ。電源は100V単相1本だけ。

7) 各種安全装置の標準装備
  • 3点式シートベルト、ベルト非装着時スタート不可機構
  • 非常ボタンにより瞬時停止及び姿勢ホールド機構
Page Top Page Top

■シナリオ機能
あらかじめ決められた様々な動きをモデルに設定できます。たとえば、自分の車がある位置に到達したら、任意のモデルがあらかじめ与えられた役割を実演するというように、いろいろなシーンを設定していくことが可能です。「信号が必ず赤信号に変わる」「横から車が飛び出してくる」「渋滞が発生する」「人間が歩行を開始する」等々のいろいろなシーンを自由に設定し、リアルなドライビングシミュレータを提供可能です。


■CarSim連携
UC-win/Road体験シミュレータ上からの運転操作によって、乗用車のさまざまな運転条件(アクセル、ブレーキ、ハンドル操作)と環境条件(路面の高低 差、摩擦係数、横風等)での動的挙動を解析し、モーションにリアルな動きを与え、UC-win/Road上でVR走行シミュレーションを行うことが可能です。

▲(株)バーチャルメカニクスのCarSim ▲モーション基本制御プログラム

路面状態の再現-カスタマイズ
高精度の道路材料、道路状態の路面タイプをシミュレーション
天候状態により、路面摩擦係数μをセットでき、シミュレータの挙動、モーションの挙動に正確に反映できます。
▲雨中走行 ▲雪面走行
▲嵐状態 ▲F1コース走行

表示パフォーマンスについて:シミュレーション酔いを防ぐためにフレームレートを確保
Page Top Page Top
■ハードウェアシステム構成



外寸
  • W2810 × D2320 × H1985
総重量
  • 650kg
電源
  • 200V 20A × 2系統
    100V 15A × 1系統
最大速度
  • 225mm/sec
ペイロード
  • 350kg
モーション
  • 電動6軸シリンダーのモーション付き
モニター
  • 40インチ×3画面
  • メーター用9インチモニター×2
  • リアキャノピーには、ドライバーの顔認識などのための12インチモニター
  • ナビ用7インチモニター
ステアリングシステム
  • 2種類の電動ハンドルシステムより選択可能
  • チルト機構ハンドルシステム
  • コンビネーションスイッチ
  • クラクション
スイッチ類
  • スタートスイッチ
  • ハザードスイッチ
  • パーキングスイッチ
  • 非常停止スイッチ
  • リセットスイッチ
  • 画像設定用スイッチ×6
音、振動
  • 7.1chサラウンドシステム
  • ハーモ二クス振動システム
内装
  • レカロシート、モモハンドル、床カーペット 、格納式シートベルト
  • オリジナルダッシュボード、右ハンドル、左ハンドル設定可能
  • スピーカー7点装備可能
  • スーパーウーハー装備可能
外装
(オリジナル外装)
  • サイドパネルLEDイルミネーション、ライト、 ストップランプ、ウインカー
タラップ
  • 踏み台が大きなものと、スタイリッシュなもの から選択可能
ベース
(オリジナルデザイン)
  • ジャッキの昇降により、キャスターの装着が可能
  • LEDにより上部が光り、動き出しの予報的 役割を果たします
Page Top Page Top

■電動6軸モーション諸元
モーション性能 可動軸 可動範囲 最大加速度 最大速度
前後(X軸) ±96mm 0.5G 225mm/sec
左右(Y軸) ±96mm 0.5G 225mm/sec
上下(Z軸) ±96mm 0.5G 225mm/sec
ロール(X軸回り) ±15dg
ピッチ(Y軸回り) ±15dg
ヨー(Z軸回り) ±15dg
ペイロード 350kgf以下
電源 AC200V 50/60Hz 単相 4KVA
ホストインターフェース Ethernet

ROHS対策済み「ドライビングシミュレータ」
主にヨーロッパ販売用で国内や海外の多くはROHS対策品でなくとも販売可能です。
*ROHS対策 : 鉛、水銀、カドミウム、六価クロム等の環境に悪影響を与える材料の使用を禁止している。
Page Top Page Top


■シミュレータ製品群
PC本体別売、ソフトウェア価格(UC-win/Road(97万円)  DSオプション(33.6万円)、MPオプション(86万円)
Concept(販売開始) 本体価格 主要内容

Compact Research シミュレータ
(2010年)
¥6,600,000
(税別)


(3ch 標準)
  • 研究用シミュレータ(UC-win/Road Driving Sim含む)
  • 全部品・計器盤に実自動車部品使用
  • 左右ハンドル可、オートマ標準(マニュアルOp.)
  • ActiveSteering標準、MP(1-6軸)オプション

Driving シミュレータ
(2013年)
¥31,640,000
(税別)


(3ch 標準)
  • 3ch. 32” LCD monitor(UC-win/Road DSop.含む)
  • 6DOF モーションプラットフォーム(ペイロード350kg)
  • 5.1ch Speaker, Body Sound
  • フォースフィードバックステアリング(SENSO-Wheel)
  • アクセル・ブレーキペダルシステム
  • 方向指示器、ミッションオプション

Demo シミュレータ(2007年)

¥1,000,000
(税別)


(1ch 標準)
  • 小型デモ用シミュレータ(UC-win/Road含まず)
  • 展示、案内用コンパクトタイプ、Start/Stopボタン
  • ハンドル、アクセル、ブレーキ実装

※ハードウェア保証は製造会社規定に基づく(税別価格表示)
Page Top Page Top
● VRデータ作成価格(交通事故モデル例)
1.踏切事故データ
踏切での後方車両の踏切信号無視による列車との衝突事故について表現。線路と道路各々200mで構成。
走行車両、列車のモデルを可動表現により事故を表現。車両の横転、列車脱線を表現。

新規データ作成費: ¥320,000
2.車線逸脱事故データ
見通しの良い直線道路における車線逸脱時の事故について表現。直線道路800mほどで構成。
車両が車線を離れ、反対側車線へと進路変更を行う及び、対向車との衝突、回転を表現。

新規データ作成費: ¥300,000
3.Uターン事故データ
Uターン車両との衝突事故について表現。800m程度の直線道路で構成。
2種類のUターン車両、追突車両のルートを設定。追突後の挙動を表現。
追突車については、損壊、破片の表現。

新規データ作成費: ¥400,000
