 橋百選 BRIDGES 100 SELECTION
 VOL.28  「 石川県 」

 NPO法人 シビルまちづくりステーション http://www.itstation.jp/
 ●FPB(フォーラムエイトポイントバンク)ポイントの寄付を受付中!

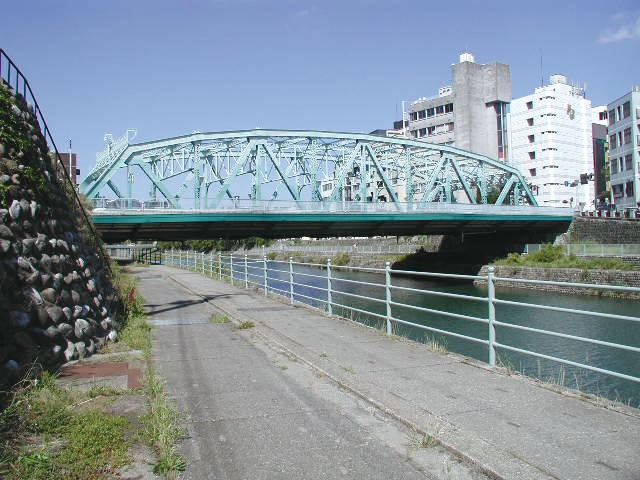

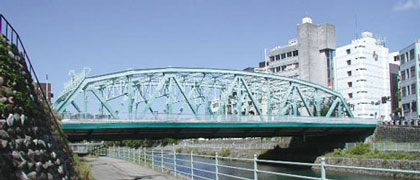

  1. 犀川大橋   曲弦ワーレントラス 橋長 ● 62.3 m  幅員 ● 18.7m

画像をクリックすると大きな画像が表示されます。

加賀藩主前田利家の頃、木造の大橋が架けられ、以後幾多の経過現在の鉄骨トラス橋は国の登録有形文化財に登録されている。橋門構の銘鈑には、建設時の長谷川久一知事揮毛があり、設計は我が国橋梁技術の先駆者である関場茂樹先生で歴史のロマンも感じる橋である。

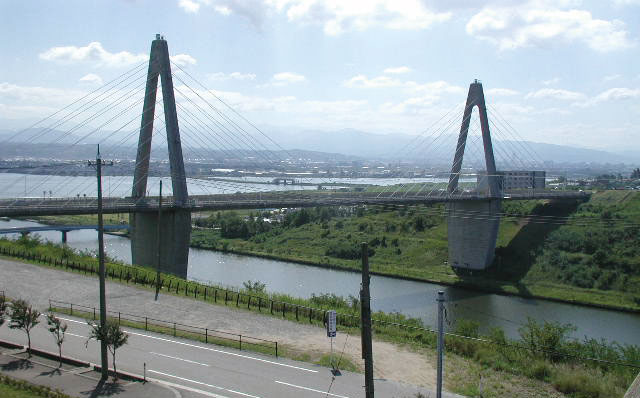

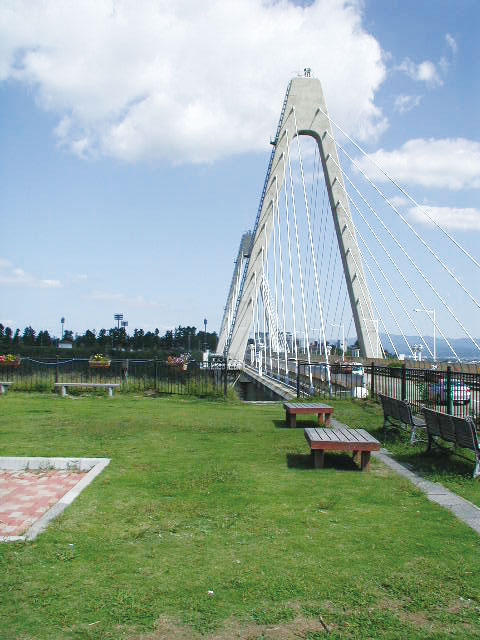

  2. 内灘大橋   PC斜張橋 橋長 ● 334.0 m  幅員 ● 16.5 m

画像をクリックすると大きな画像が表示されます。  画像をクリックすると大きな画像が表示されます。

この斜張橋は、県道162号に位置し、雪吊のイメージに合致して、この地方のシンボル的存在となっている。多彩色のライトアップもされており、観光の目玉として脚光を博している。


3. 加賀市:山中温泉の大聖寺川に架かる橋二題
  1.あやとり橋 1.鋼製単純三弦トラス 橋長 ● 94.7 m  幅員 ● 1.5 m
  2.こうろぎ橋 2.木製 頬杖橋 橋長 ● 20.8 m  幅員 ● 4.0 m

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

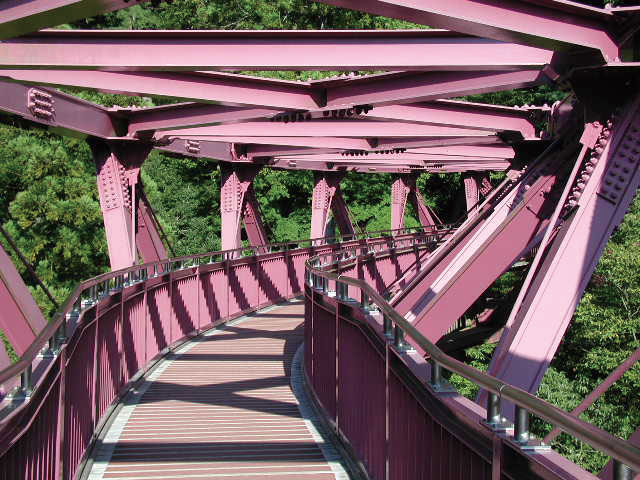

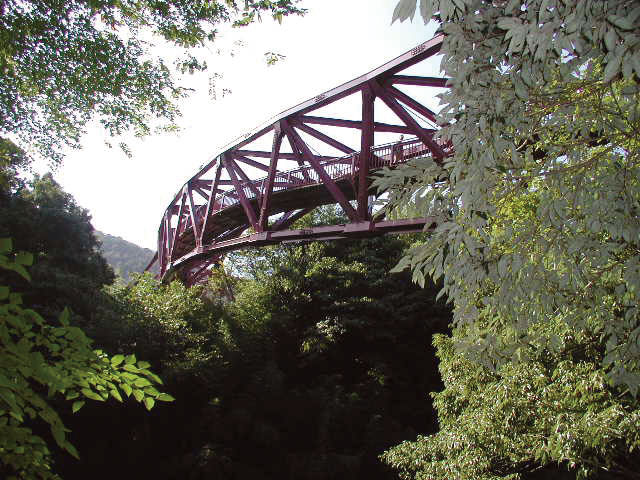

1.あやとり橋
Sカーブのユニークなデザインとなっており、鋼製ならではの橋となっている。

画像をクリックすると大きな画像が表示されます。

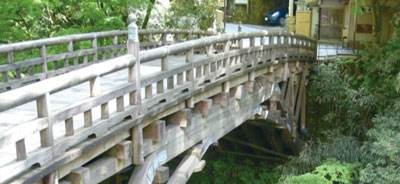

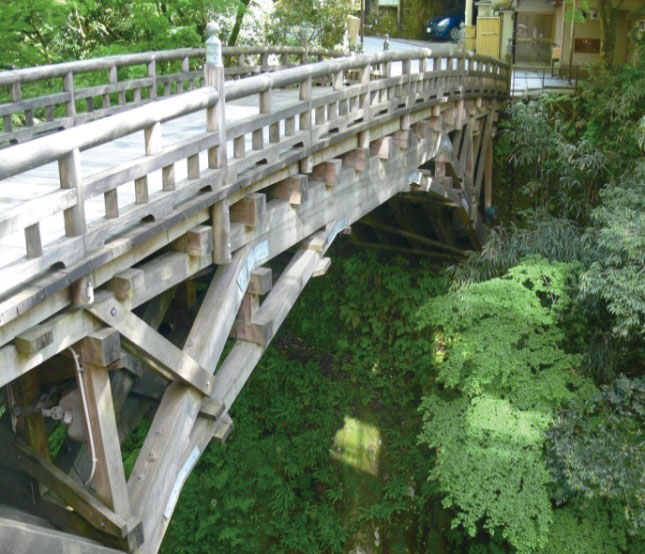

2.こうろぎ橋
山中温泉の代名詞と呼ばれるほど有名であり、橋名の由来は行路危(コオロギ)と言われている。

大聖寺川、鶴仙渓に架かる当橋は、山中温泉を訪ねる観光客は必見の橋である。色々な謂れもあり、現地の案内板で確認され、先ずはお出掛けをお薦めします。


4. 金沢市:浅野川に架かる橋二題
  1.浅野川大橋 1.鉄筋コンクリート製・アーチ橋 橋長 ● 55.0 m  幅員 ● 15.6 m
  2.梅ノ橋 2.鋼橋・三径間連続鈑桁 橋長 ● 63.0 m  幅員 ● 4.0 m

画像をクリックすると大きな画像が表示されます。

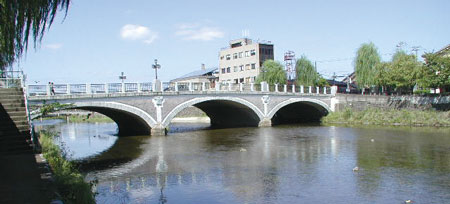

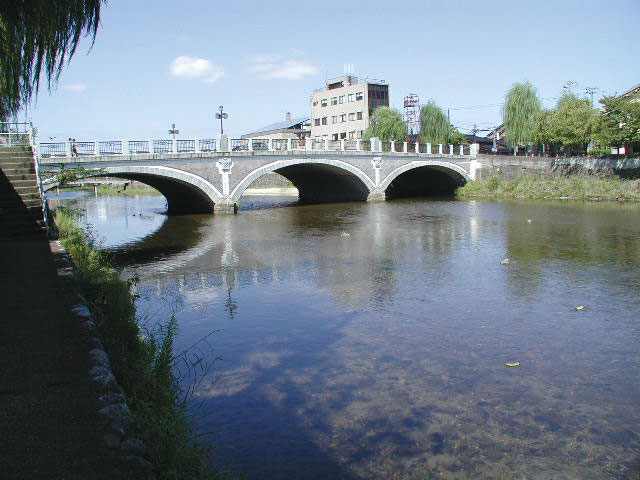

1.浅野川大橋

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

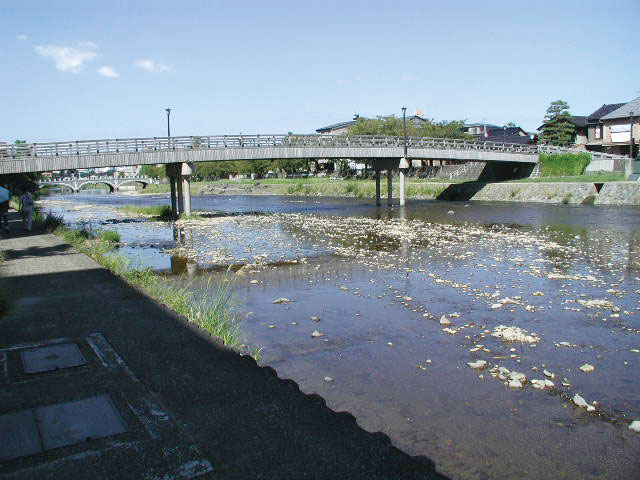

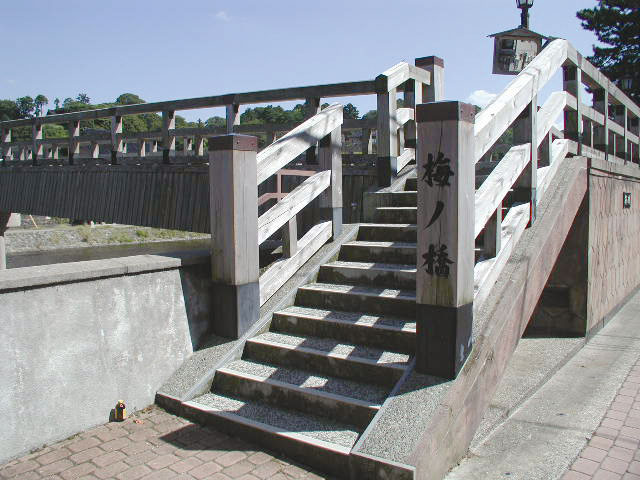

2.梅ノ橋 木製の高覧と桁隠しが施されている

この橋周辺には、他にも色々な型式の5橋があり、地元では「七つの橋渡り」の行事もあり愛されている。中でも浅野川大橋は、犀川大橋同様、登録有形文化財となっている。


5. 七尾市:能登島へ架かる橋二題
  1.中能登農道橋:ツインブリッジのと 1.三径間連続PC斜張橋 橋長 ●450.0 m
幅員 ● 車道 6.5 m  歩道部 1.5 m
  2.能登島大橋 2.PC橋 橋長 ● 1050 m  幅員 ● 8.4 m

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
1.中能登農道橋:ツインブリッジのと 2.能登島大橋

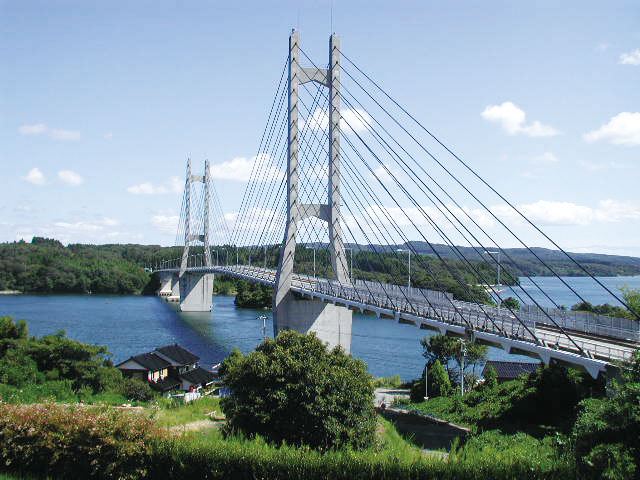

1.中能登農道橋:ツインブリッジのと
能登島大橋が、償還完了により無料開放された翌年に≪ゆとり・豊かさ・快適さの実現≫の整備事業として、完成開通した。能登島はこの橋と二つの橋で結ばれた。中島地区には「長浦うるおい公園」が整備され、七尾湾を望む展望台も設置され、憩いの場となっている。

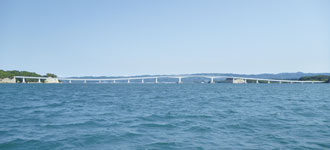

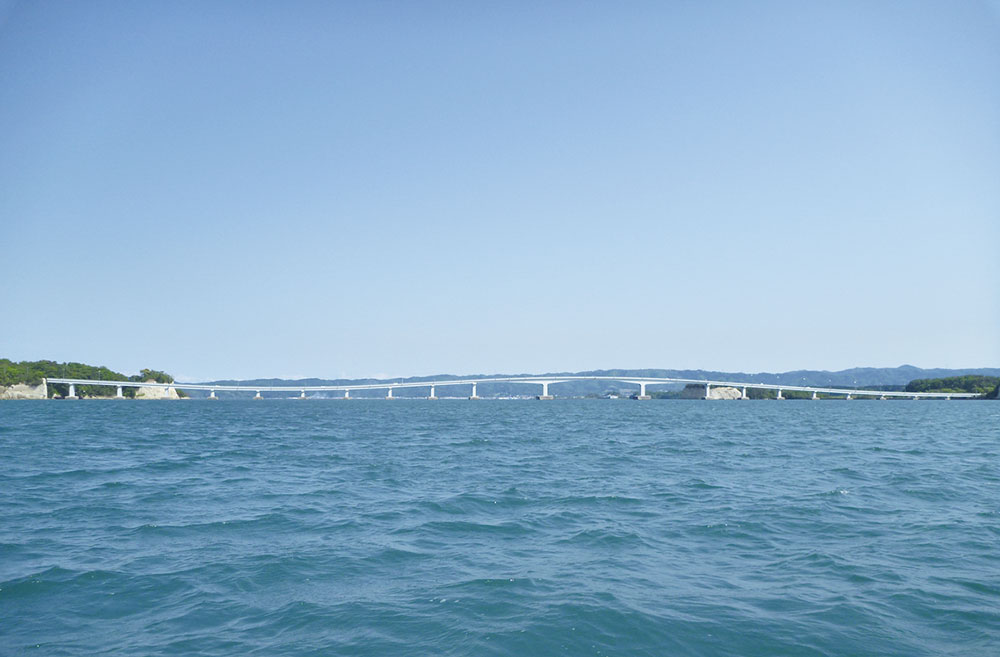

2.能登島大橋
七尾市和倉温泉地区〜能登島地区へ至る県道47号線七尾能登島公園線上、七尾湾の屏風瀬戸に架かる県内で最も長い橋である。この橋の完成により、観光開発が進み、ガラス美術館やのとじま水族館が建設され、地域発展に大きく寄与している。


6. 兼六園の橋 石橋二題
  1.虹橋 橋長 ● 4.9 m  幅員 ● 1.5 m  幅員 ● 0.3mの一枚石の反橋
  2.雁行橋 11枚の亀甲形の赤戸室石が調和良く並べられている

画像をクリックすると大きな画像が表示されます。

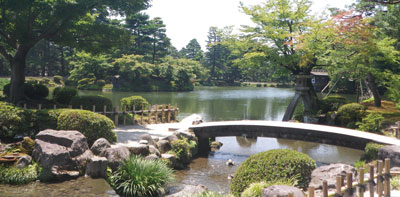

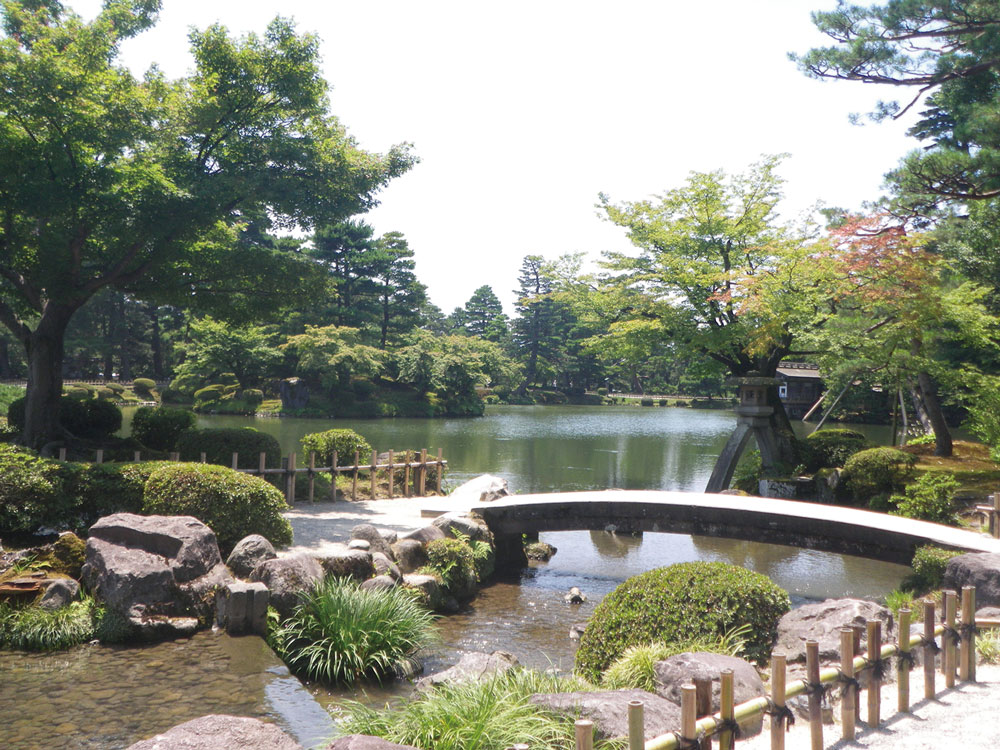

1.虹橋

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
2.雁行橋

加賀藩の庭園である兼六園は、水戸の偕楽園、岡山の後楽園と共に日本三名園の一つである。そこには石橋や木橋等趣のある橋がある。


7. 平成27年春 開通予定の「北陸新幹線」の橋りょう二題
  1.二日市橋りょう 1.単径間鋼合成箱桁 橋長 ● 62.0 m
  2.北陸幹、吉原BV(Gc) 2.スラブ軌道直結式合成箱桁 橋長 ● 60.0 m

画像をクリックすると大きな画像が表示されます。

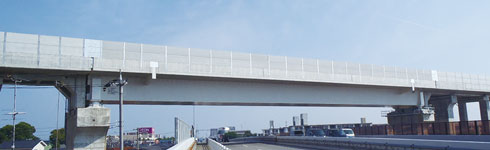

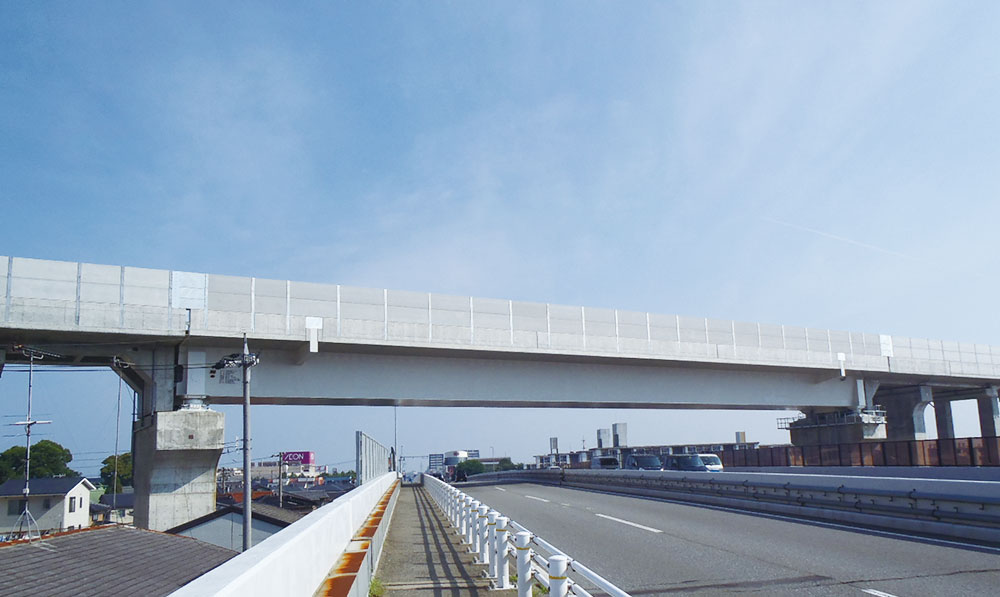

1.二日市橋りょう
金沢〜白山車両基地間の引込線とし供用されるが、敦賀迄の開通時は本線となり、早期開通が待たれる。

画像をクリックすると大きな画像が表示されます。

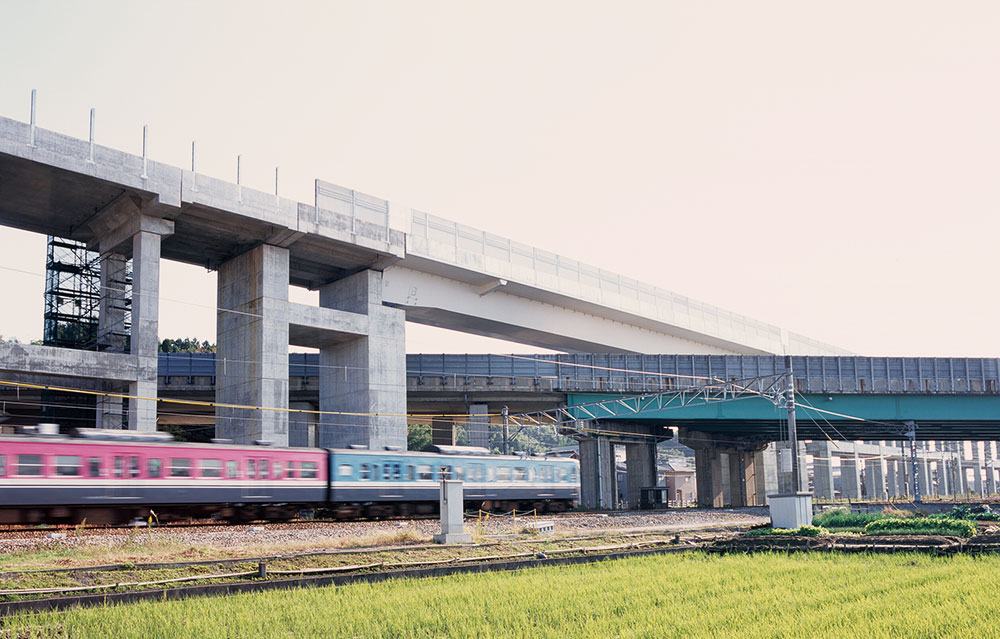

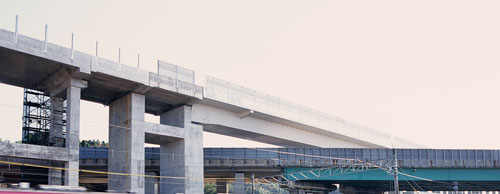

2.北陸幹、吉原BV(Gc)


画像をクリックすると大きな画像が表示されます。

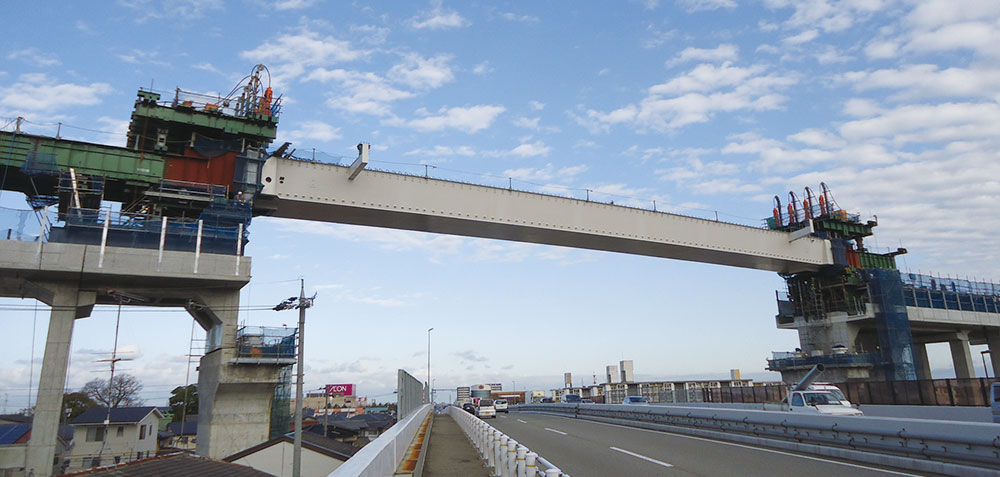

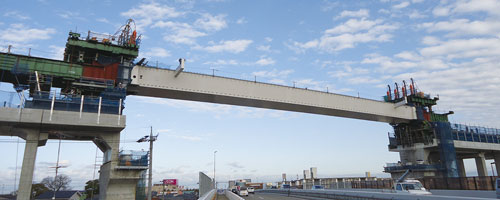

本桁降下前の状況

鉄道橋の架設工法について
新幹線は高架橋が大部分であり、その為、幹線道路を跨いだり近接のJR在来線に沿う場所が多く、現場架設工事では安全第一が求められる。その為、工法や機材の開発がなされ、色々な機材や設備が搬入準備され厳しい時間や空間の制約をクリアーし施工される。この二つの橋りょうは同じ送出し扛下工法が採用されている。

前ページ インデックス 次ページ
(Up&Coming '14 盛夏の号掲載)
