New Products
鋼断面の計算(限界状態設計法)
鋼連続合成桁橋(I形),単純合成桁(箱形)について,限界状態設計法による主桁の設計計算支援ツール

最新版製品価格 ●リリース 2013年予定
UC-1 構造解析シリーズ
 はじめに
本製品は、鋼連続合成桁橋(I形)、単純合成桁(箱形)について、限界状態設計法による主桁の設計計算を支援するプログラムです。完成系(合成後)に対して、終局限界状態および使用限界状態についての照査を行います。
 主な機能と特長
・終局限界状態:AASHTOに準拠したコンパクト断面、ノンコンパクト断面の判定後、断面照査を行います
・使用限界状態:最大荷重に対し、鋼材の永久変形に関する照査を行います
・架設系:架設段階で鋼桁に生じる最大断面力に対し、道路橋示方書に従って照査します

参考文献
鋼・合成構造標準示方書 総則編・構造計画編・設計編 平成19年3月 (社)土木学会

対象断面形状
設計対象部材および荷重状態については図1の通りです。

対象項目 概要 概要
対象部材 主桁 I桁・箱桁
垂直補剛材、ずれ止め、横桁 ×
対象状態 架設系
完成形 終局限界状態、使用限界状態、疲労限界状態
▲図1 照査対象部材および対象状態

操作画面について
登録した断面はツリーメニューに追加され、断面力は断面のサブメニューとしてツリーメニューに追加されます。目的の断面および断面力が分かり易く構造化されて表示されます。(図2,図3)

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

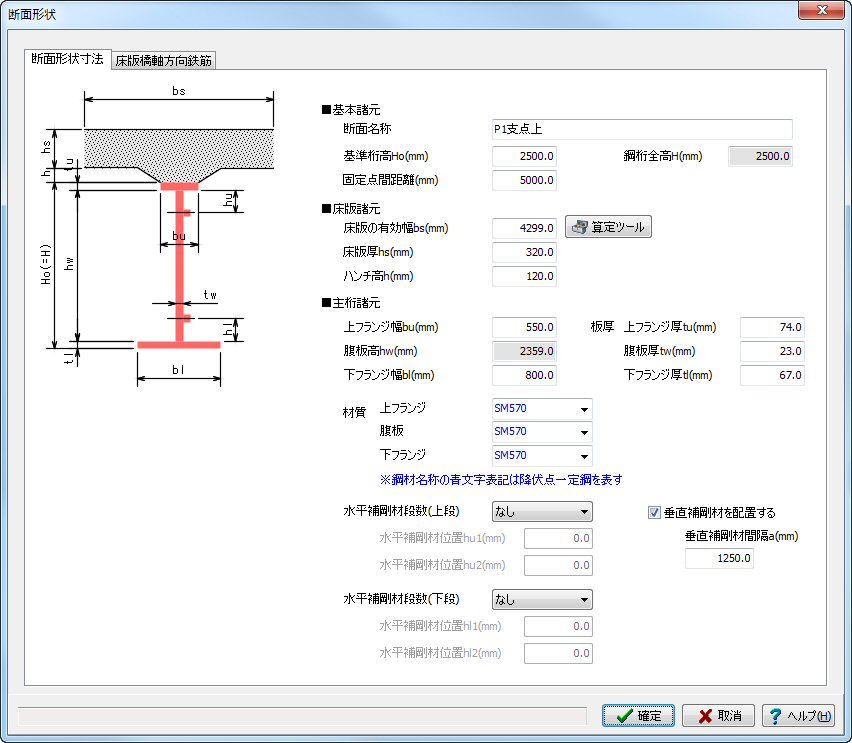

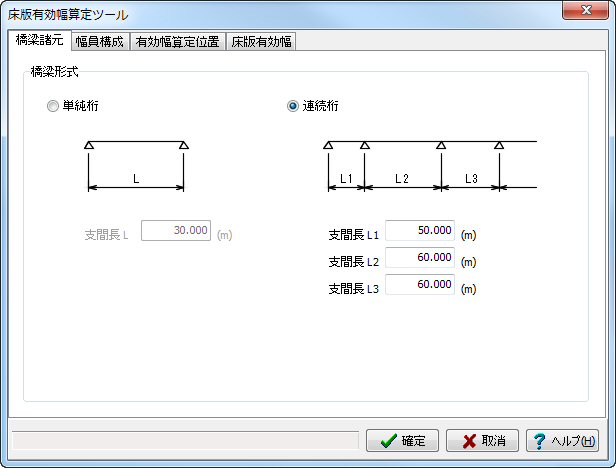

▲図2 断面形状(I形)入力画面 ▲図3 床版有効幅算定ツール入力画面
 照査結果について
ホームメニューのインタフェースがより洗練されつつもシンプルな形に一新されました。

結果表示について
断面形状入力すると、結果表示エリアに断面諸量(図4)、断面力を入力すると照査結果(図5)を表示します。入力値が即時結果として確認できるため、効率よく設計を進めることができます。

出力帳票について
計算書としてもご利用いただける様な書式としている他、照査結果を一覧表にした帳票にも対応しています。(図6)

画像をクリックすると大きな画像が表示されます。

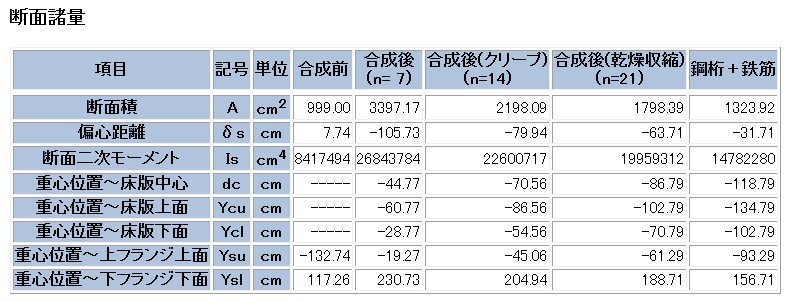

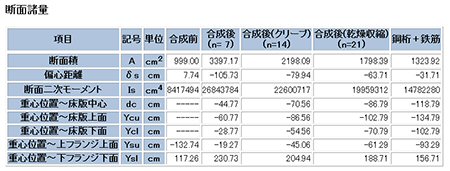

▲図4 断面諸量

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

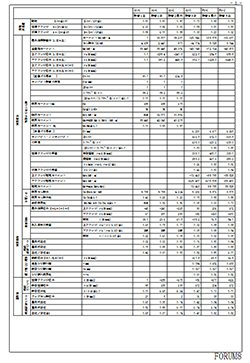

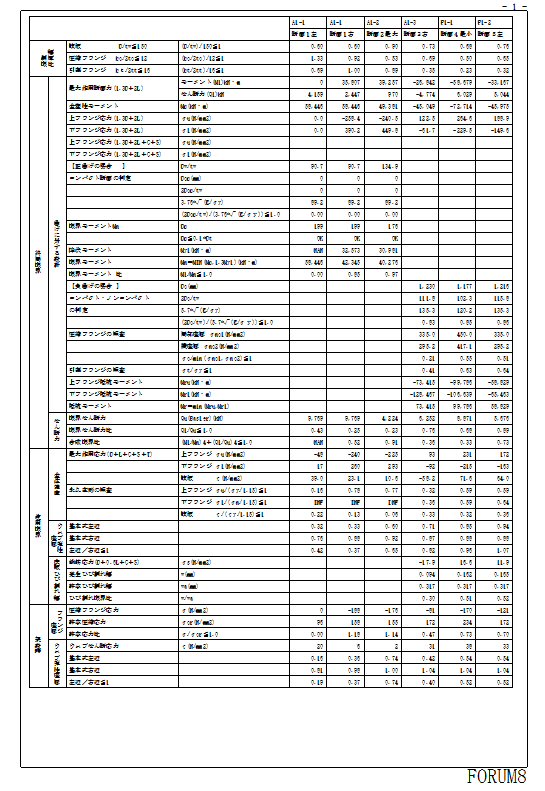

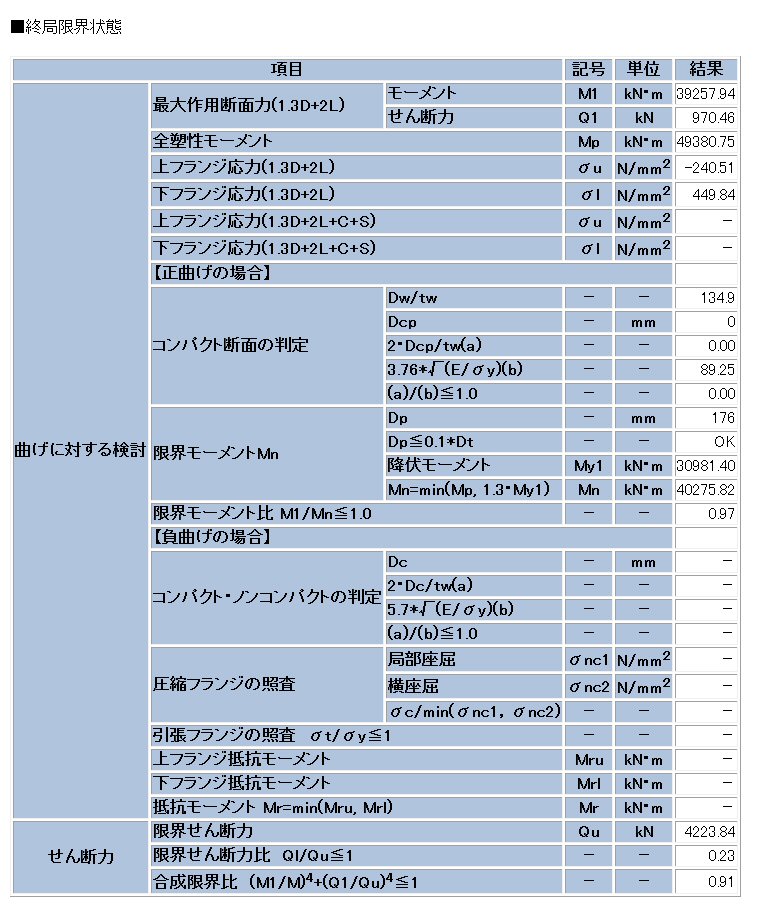

▲図5 照査結果(終局限界状態) ▲図6 照査結果一覧表

 今後の予定について
まだ広く普及している設計方法ではありませんが、ユーザーの皆様からのご意見等いただきながら、本製品の活用可能範囲を拡げていきたいと考えています。
※掲載画像は開発中であり、製品版と異なる場合があります。
(Up&Coming '13 秋の号掲載)
