3D配筋CAD for SaaS
3次元配筋ビューワに加えて、躯体・鉄筋の新規作成、干渉チェックに対応

最新版製品価格 ●リリース 2013年 9月
UC-1 CALS/CADシリーズ

 UC-1エンジニア・スイート/CADセミナー
●開催日 : 2013年11月13日(水)9:30〜16:30
●本会場 : 東京本社 品川インターシティA棟セミナールーム
 ※TV会議システムにて東京・大阪・名古屋・福岡・仙台・札幌・金沢 にて同時開催
●参加費:1名様 \18,000

 はじめに
弊社製品「3D配筋CAD」のビューワ機能をAndroidTM端末向けのアプリケーションとして提供するものです。ユーザはAndroidTM端末を通じて、弊社サーバに設置されたプログラムにアクセスし、操作を行います。ネットワーク通信には弊社が開発した高速度伝送制御技術「a3S」を利用しています。AndroidTM端末から利用できるため、いつでもどこからでも配筋データを確認することができます。また、施工現場での利用を想定した機能も実装されています。
 特長
・AndroidTM端末から操作しやすい独自の視点移動機能
・AndroidTM端末で撮影した写真と、配筋データの視点との連携機能
・対応している配筋データ:3D配筋CAD作成データ及びUC-1設計シリーズの3D配筋ビューワデータ
・UC-1 for SaaSクラウドファイル共有サーバへのデータアクセスが可能
 基本機能
配筋データの読み込み:配筋データは、端末内、もしくは、UC-1 for SaaSクラウドファイル共有サーバに保存されたものを利用することができます。

配筋モデルの3Dビューワ:3D配筋CADと同様に配筋状態を3次元で確認できます。また、鉄筋の表示・非表示切り替え、躯体の表示設定の切り替えも同様に行えます。表示中の鉄筋が画面にちょうど収まる位置に視点を移動させる機能もあります。

3Dビューの視点移動:3Dビューの視点移動は、タッチ操作により行います。視点の回転移動、前後移動、平行移動、回転移動中心の変更が行えます。また、鉄筋を選択後、スライドバー操作により選択した鉄筋の形状、組に沿って視点を移動できるモードも搭載されています。
図面の確認:配筋データで設定されている図面を確認することができます。図面に対応した位置への視点移動も対応しています。

使用環境:AndroidTMバージョン2.3以降を対象としています。

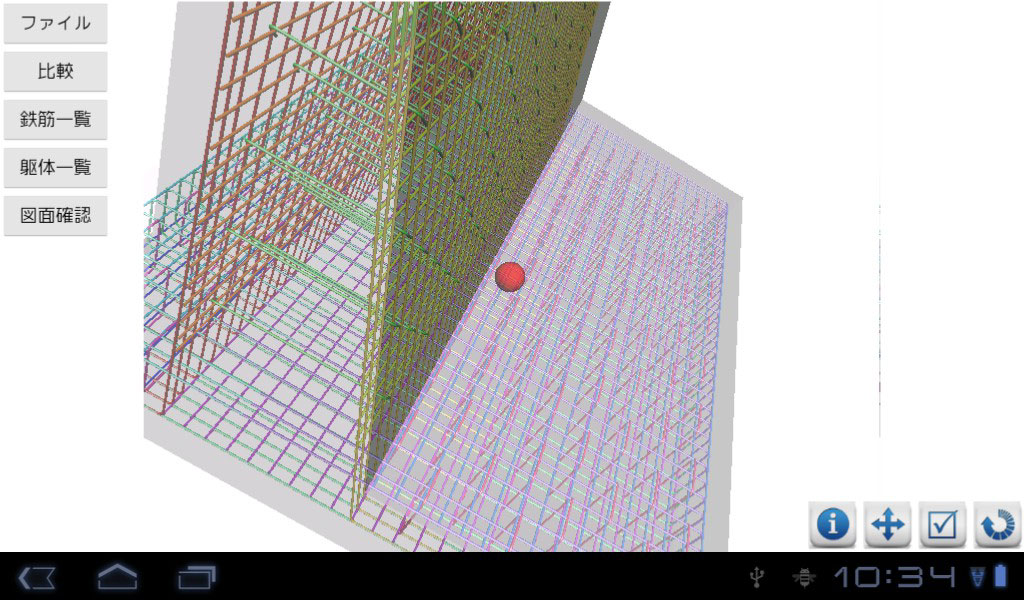

▲3Dビューの操作

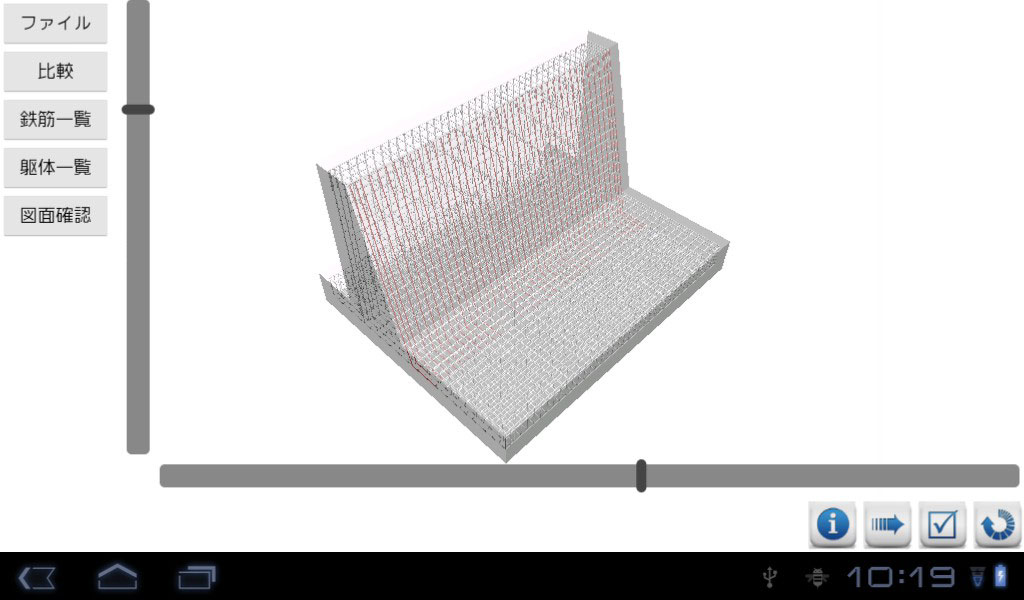

▲視点移動モード

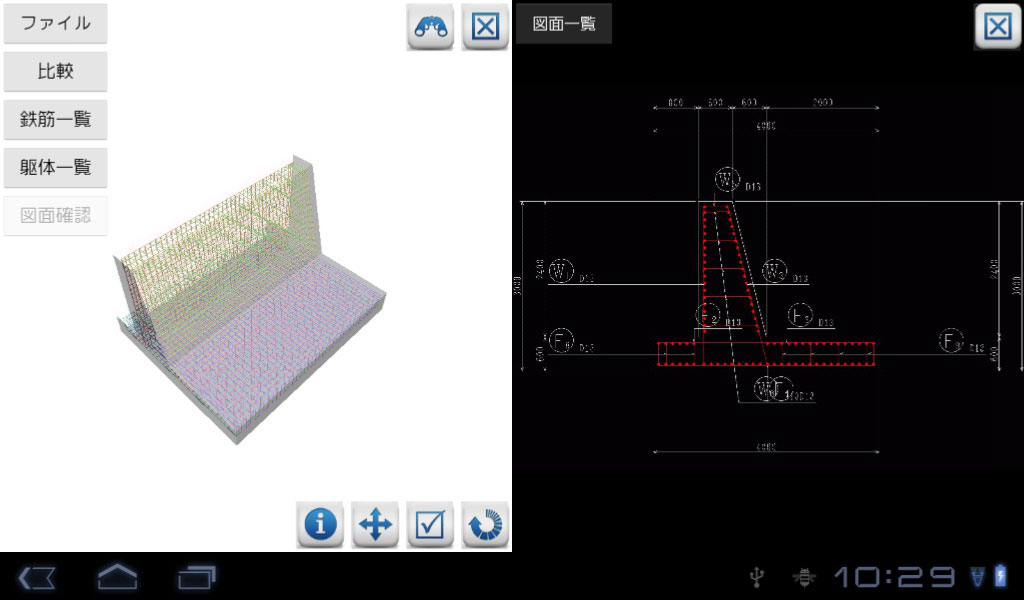

▲3Dビュー/図面

 比較機能
3Dビューの任意の視点を比較位置として保存し、その視点に対してAndroidTM端末のカメラ機能を利用して撮影した写真を登録することができます。また、コメントの登録も可能です。この機能は、計画段階での配筋の様子と 、実際の施工の様子の比較に役立ちます。


▲比較機能
(Up&Coming '13 秋の号掲載)
