 はじめに
「ラーメン橋脚の設計」は、「ラーメン橋脚の設計計算Ver.11」の計算機能に図面作成機能をサポートした「設計-CAD統合」プログラムで、ラーメン式橋脚の設計計算から図面作成までの業務を一貫して効率的に行えます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

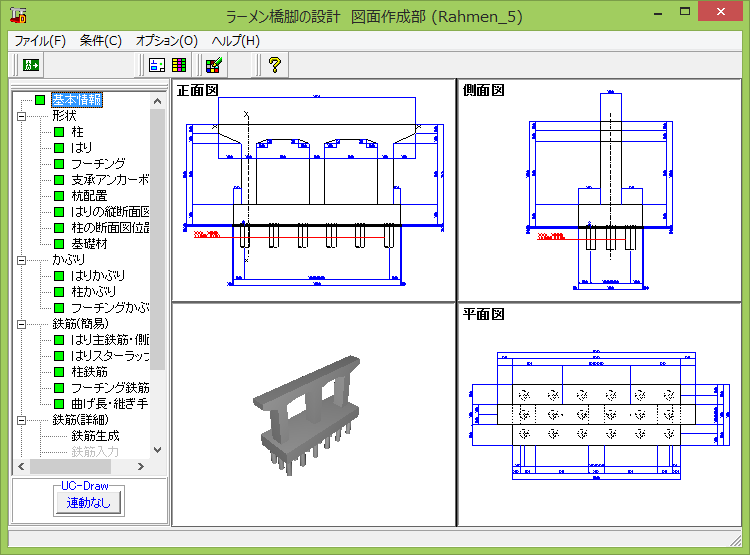

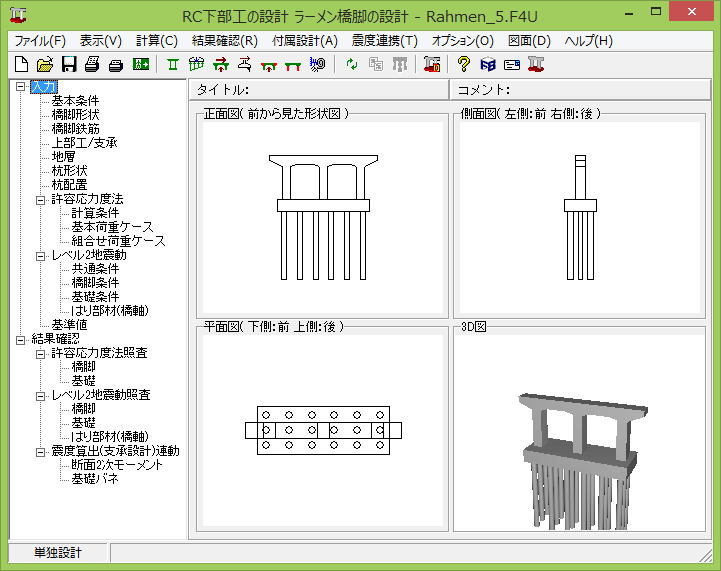

▲図1 メイン画面(左:設計計算部、右:図面作成部)

また、本製品のリリースに合わせて「RC下部工の設計」、「UC-Drawツールズ(Rahmen Pier)」も新製品としてリリースいたしました。
 計算機能
設計計算は「ラーメン橋脚の設計計算Ver.11」と同機能を有しており、平成24年道示に準拠した設計計算が可能です。また、既設、補強モデルは、国総研資料第700号に対応しています。

画像をクリックすると大きな画像が表示されます。

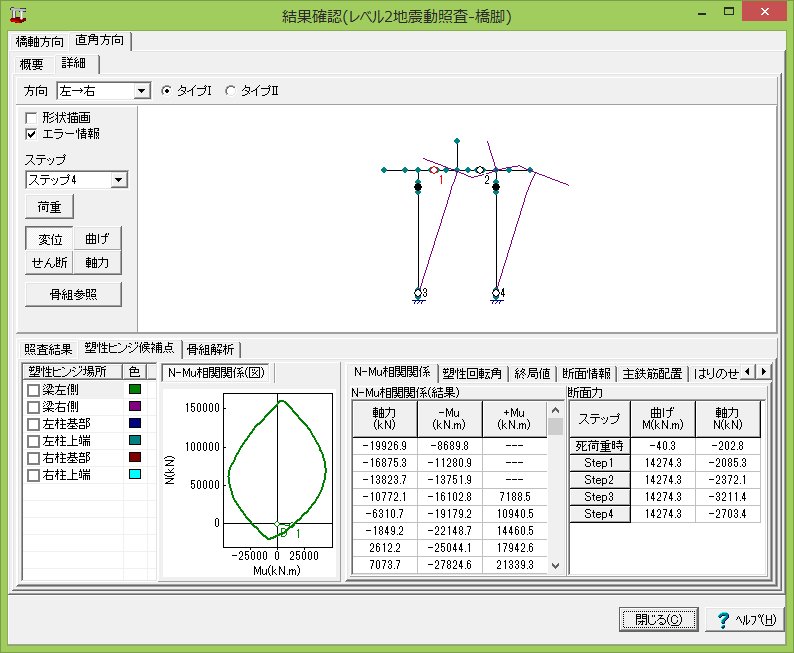

▲図2 橋軸直角方向レベル2結果画面
 図面作成機能
図面作成は、「ラーメン式橋脚(2柱〜4柱)」を作図対象とし、次の各部形状、および、設計、規準に応じた図面を作成することができます。
左右張出、右張出、左張出、張出なし
矩形、矩形面取、円、小判、2〜4柱式
底版 矩形、橋軸方向上面テーパ
付属 支承アンカーボルト穴、杭基礎
設計 新設・既設、補強
補強 柱 RC巻立て工法、柱鋼板巻立て工法、底版増厚工法
基準 道路橋示方書、平成24年版CAD製図基準(案)
土木構造物設計マニュアル案
図面出力 SXF形式、UC-Draw形式、AutoCAD、JW-CAD形式

電子納品ではSXF(p21)ファイルでの納品が原則で、この形式の図面出力に対応しています。
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

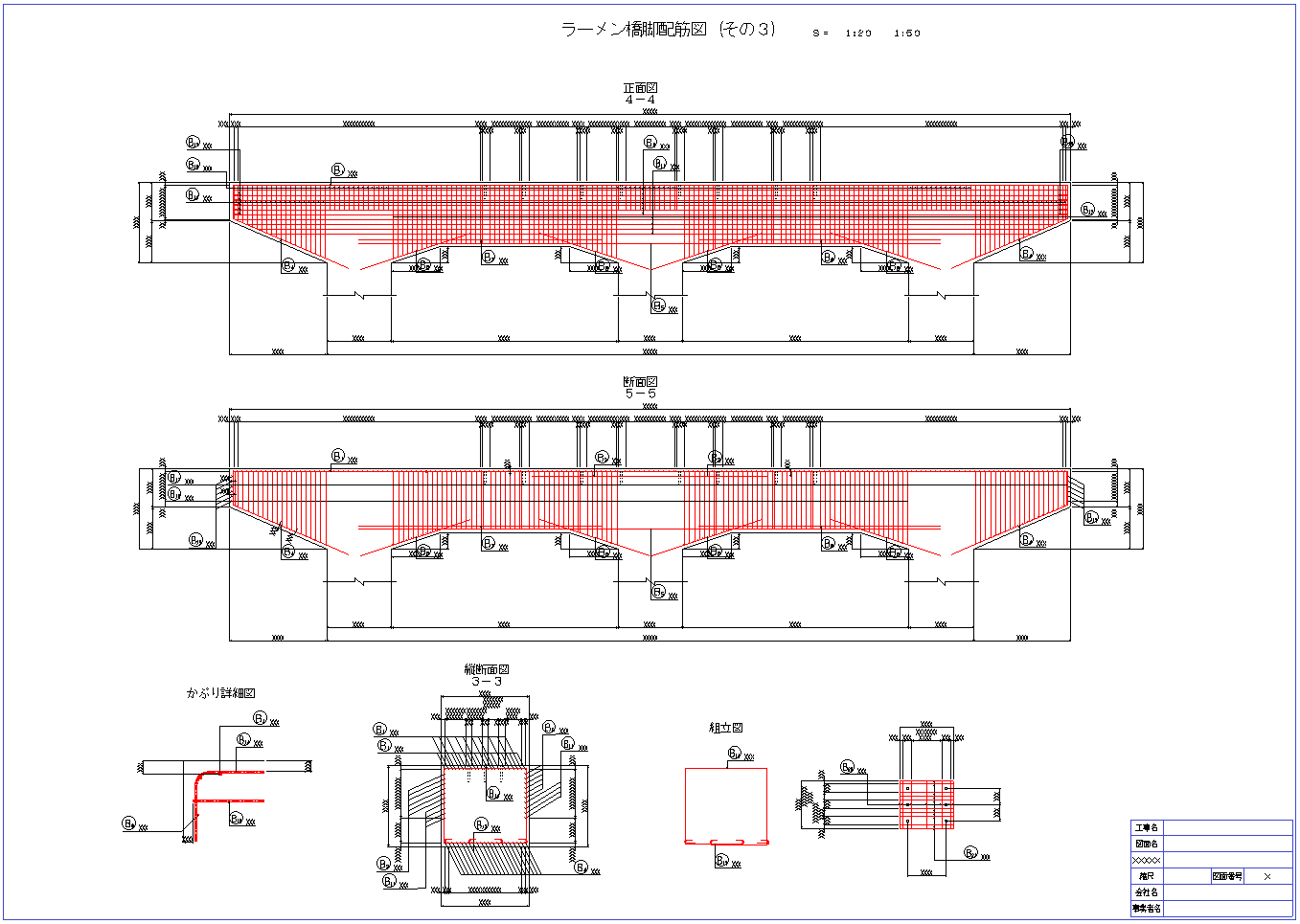

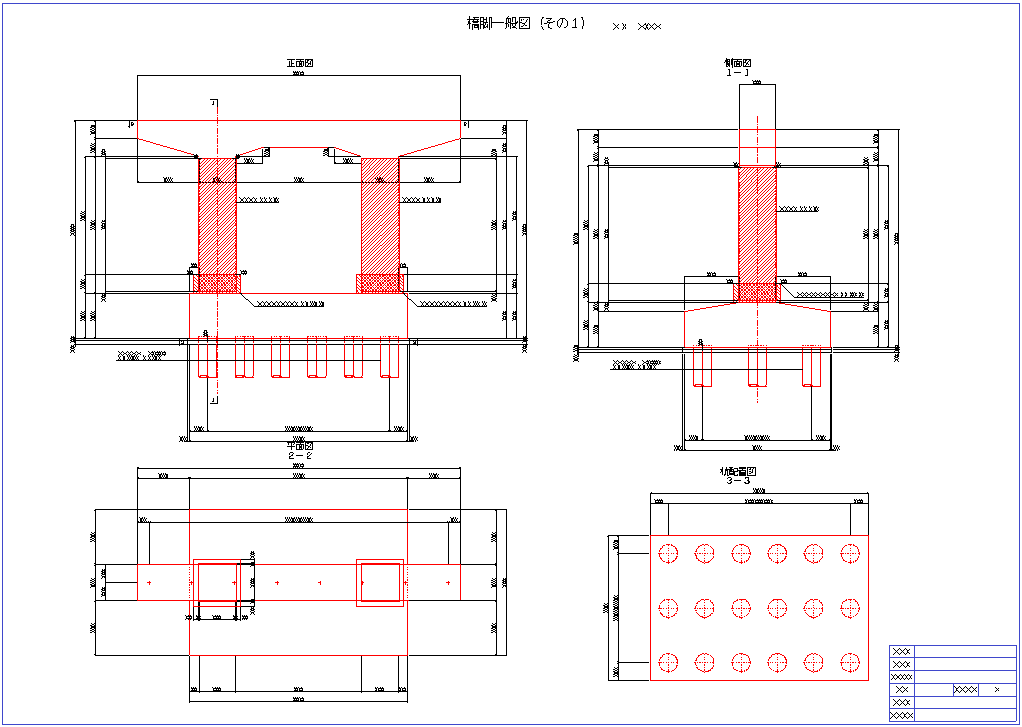

▲図3 既設設計図面   ▲図4 柱補強設計図面

また、国土交通省の推進するCIMに先駆け「3次元配筋生成とその表示機能」を備えており、躯体、鉄筋の配置情報を3次元データとして生成し、「3次元配筋ビューワ」で表示( 実際の鉄筋径、曲げ半径を使用してリアルに表示 )できます。そのため、配筋状態の確認や干渉チェックが容易に行えます。
「3次元配筋ビューワ」からは、干渉ミュレーションが可能な弊社「3D配筋CAD」形式や、3DS形式、Allplan形式、IFC形式のファイル出力が可能で、各3DCADとの連携が可能です。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

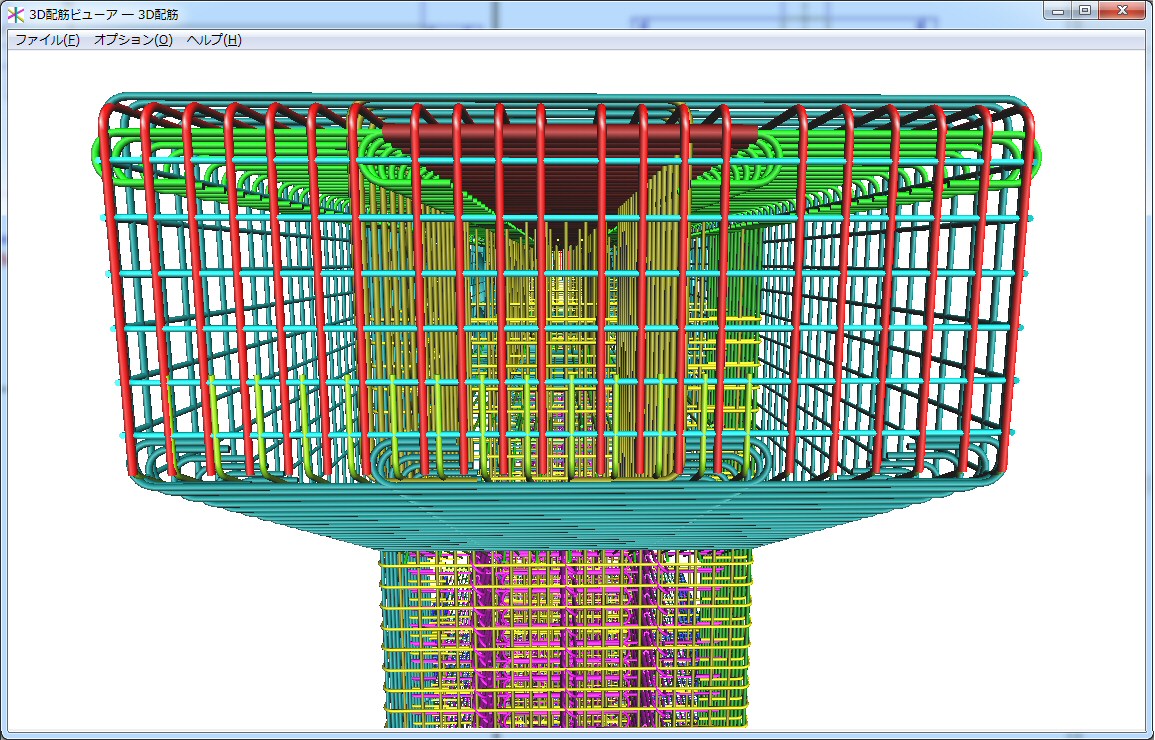

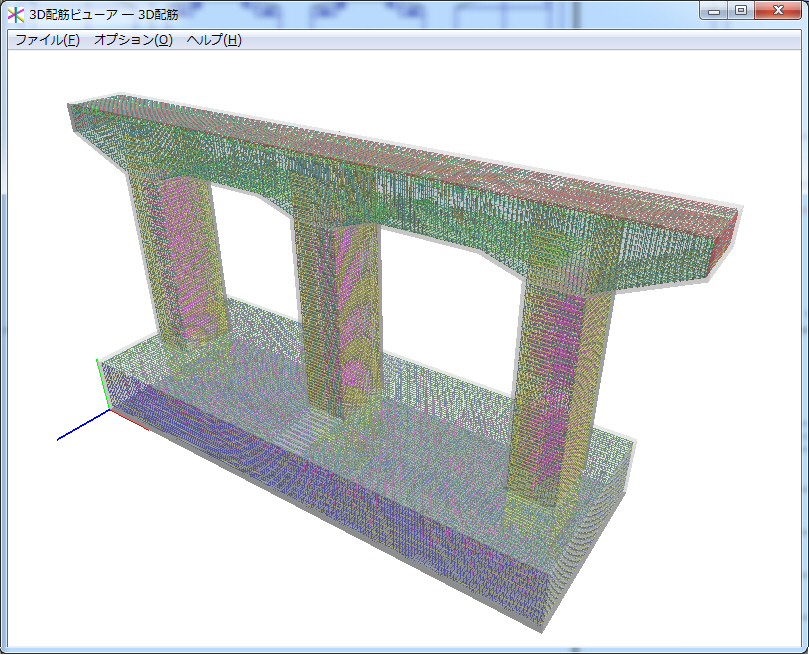

▲図5 3次元配筋ビューワ表示
(Up&Coming '14 新年号掲載)
