 Maxsurf 総合情報 Vol.36

 Maxsurf Stability

前号(106号)では、Maxsurf上における風圧面積グループ定義の紹介を行ないましたが、今回は、Maxsuf Stabilityにおける同機能を詳しく説明します。

風圧面積グループ定義
風圧面積及び水面下の投影面積の定義と計算法について、一連の機能強化がMaxsurfグループに加えられました。これらのデータは、Maxsurf ModelerとMaxsurf Stabilityに備わるWindage Surfaceダイアログによって定義、編集が可能です。

画像をクリックすると大きな画像が表示されます。

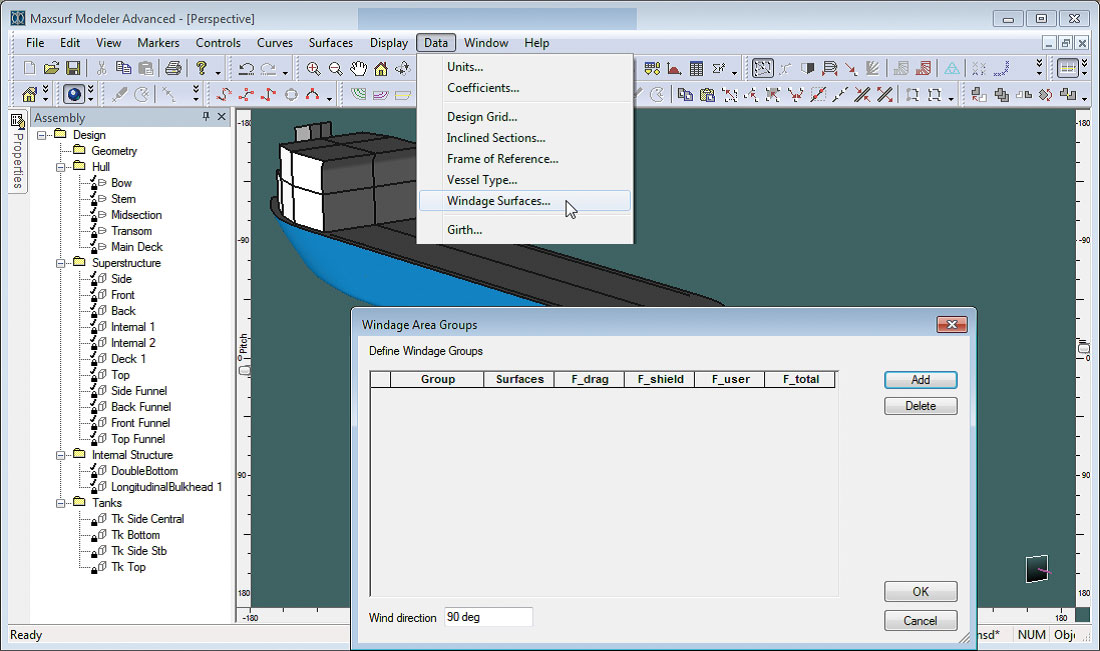

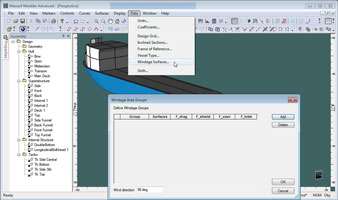

■図1. Windage Surfaceダイアログ

風圧面積グループ

風圧面積グループのコンセプトは、一つのオブジェクトとして取り扱うべきサーフェイスをグループ化するものです。少なくとも2つの風圧面積グループが常に存在し、一つは水面下の横投影面積として計算されます。個々のサーフェイスは、複数の風圧面積グループに加えることができ、水面下グループ以外の風圧面積グループは、それぞれに、摩擦、シールド、ユーザー指定の係数を設定することができます。
風圧面積グループは、ダイアログにあるボタンにより、追加、削除が行なえます。各グループに加えられるサーフェイスは、表中のSurfaceセルをダブルクリックすることにより選択できます。

画像をクリックすると大きな画像が表示されます。

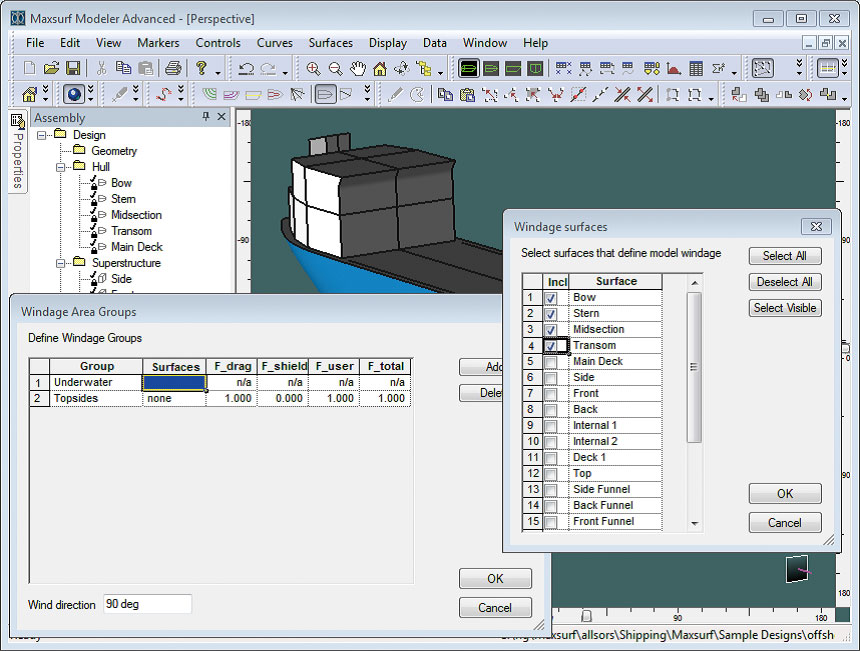

■図2. 風圧面積グループの定義とサーフェイス選択

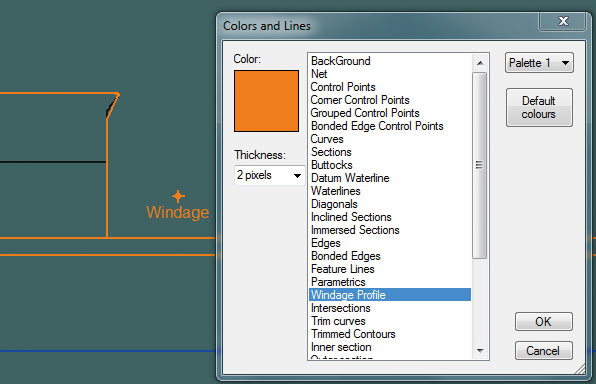

風圧面形状の色は、カラーダイアログにより変更できます。水面下プロファイルの色は、Immersed Sectionsで設定します。

画像をクリックすると大きな画像が表示されます。

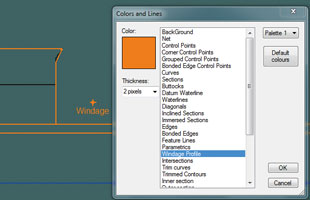

■図3. 色の選択

風向
風圧面の方向は、サーフェイスの投影方向で決まります。90°の場合は、真横方向に投影されます。0°の場合は、ロンジ方向の面に投影されます。

画像をクリックすると大きな画像が表示されます。

画像をクリックすると大きな画像が表示されます。

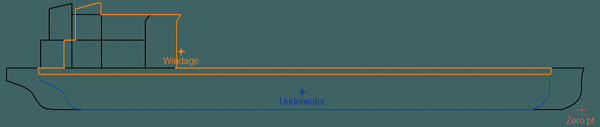

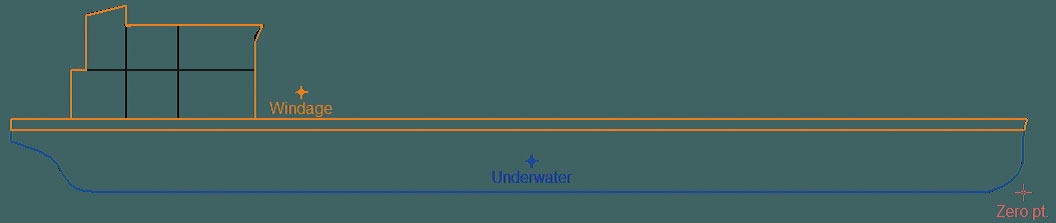

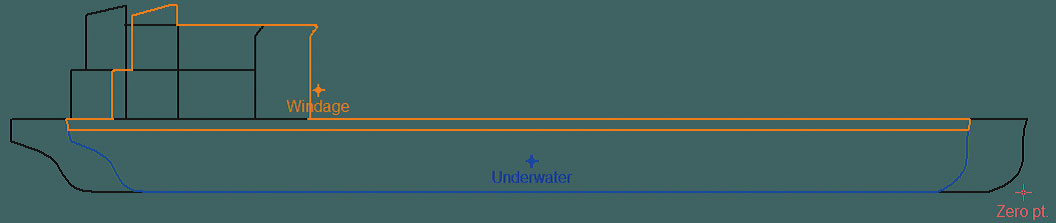

■図4. 90°(上)と70°(下)の風圧面投影

ヒールの影響
Maxsurf Stabilityには、正立(0ヒール)状態での投影面積を使うか、ヒールした船舶の実際の投影面積を使うか選択できる機能があります。オプションは、Edit|Preferencesダイアログで選択します。

画像をクリックすると大きな画像が表示されます。

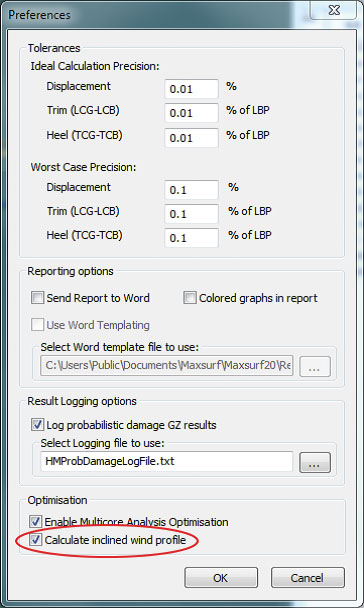

■図5. 正立もしくはヒール状態での風圧面積を選択

画像をクリックすると大きな画像が表示されます。

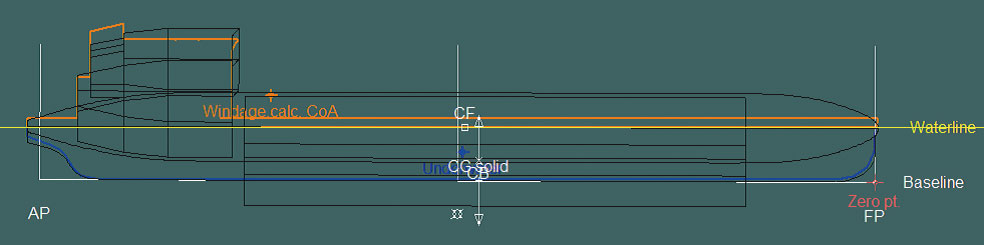

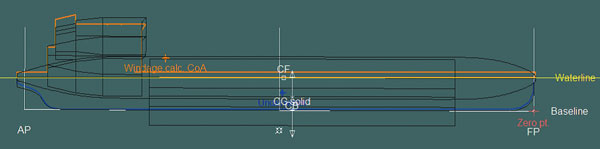

■図6. 正立状態の風圧面積を全てのヒール角度で使う
画像をクリックすると大きな画像が表示されます。

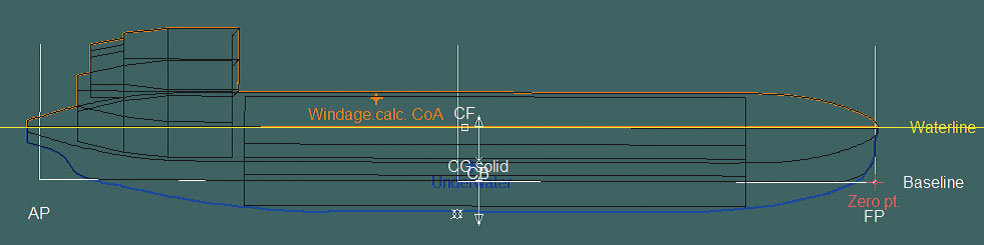

■図7. ヒール状態の風圧面積を使う
