サポートトピックス / UC-1シリーズ 保守・サポートサービス関連情報
斜面の安定計算のなぜ? 解決フォーラム
モデル作成補助ツールで
モデリングを行う際のポイント


斜面の安定計算に付属の「モデル作成補助ツール」(以下、補助ツール)を用いたモデリングに関するお問合わせの中で、比較的件数の多い事象について、設定のポイントおよび解決法についてご紹介いたします。

 CADファイルインポート時のワンポイント

例えば、ご自身では全幅が75mとして取込んだはずの図面が、補助ツール上では0.75mとなっているなど、“過小”または“過大”なスケールになっているなどといったご経験はありませんか?これは、補助ツールの単位が(m)であるのに対しCAD図面の単位が(mm)となってことに起因する、双方間のスケール不一致によるものです。前述の例における解決方法としましては、お使いのCADソフトにて0.75m(図1)→75m(図2)へスケールアップ(100倍)し、双方のスケールを合わせた上で、当該ファイルを補助ツールにてインポートします。


■図1 スケール調整前(UC-Draw計測機能より)

■図2 スケール調整後(UC-Draw計測機能より)


 検討モデル作成時のワンポイント

「計算対象範囲」や「土質ブロック」の属性を設定するとき、一見問題がないようなモデルであるにも関わらず『1つの図形にする必要があります。閉図形内外の線分選択を解除してください』なる旨のエラーメッセージが表示され、上手く設定できないご経験はありませんか? これは、CADファイルをインポートした場合に多く見られる事象の1つで、その多くは“閉図形になっていない”または“余計な線分が選択されている”場合があります。

今回は、“閉図形になっていない”事象の解決方法として、モデルの閉口チェック手順を以下にご紹介いたします。

  1. モデルの閉口チェックボタンをクリックします。

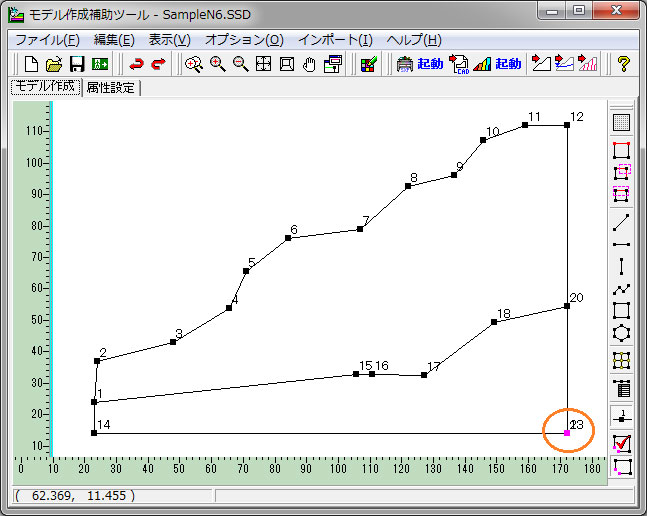

  2. チェック結果から問題の箇所を確認します。(図3)
    画像をクリックすると大きな画像が表示されます。
    ■図3 閉口チェック結果

  3. 問題の箇所を中心に拡大表示します。(図4)
    画像をクリックすると大きな画像が表示されます。
    ■図4 拡大表示による問題箇所の確認

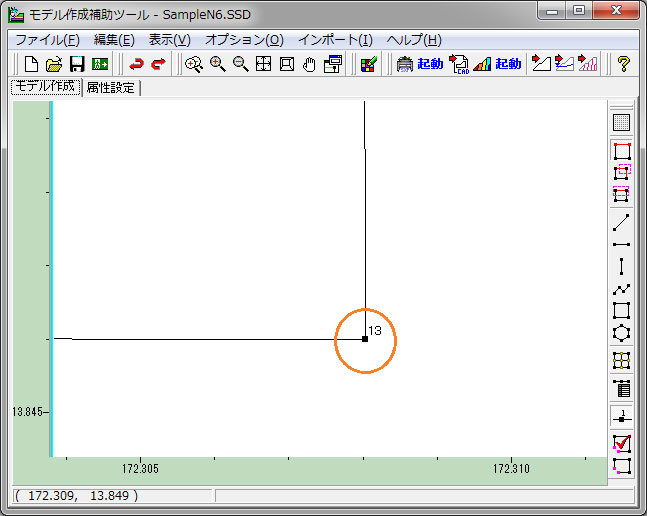

  4. 問題のID点を結合します。この例ではID23をID13に結合。
    画像をクリックすると大きな画像が表示されます。
    ■図5 ID点の結合

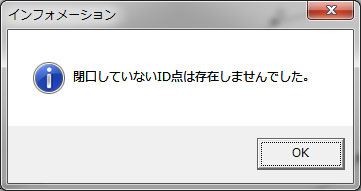

  5. 再度モデルの閉口チェックを実施し、問題が無いことを確認します。 (図6)
    画像をクリックすると大きな画像が表示されます。
    ■図6 再チェック結果


前ページ

インデックス

次ページ
(Up&Coming '15 春の号掲載)
