地下車庫の計算 Ver.2
地下車庫の安定計算および断面計算プログラム

●新規価格
●アップグレード価格
118,000円
59,000円
●リリース 2015年5月29日
UC-1建築/プラント
 建築基礎/地下車庫の設計体験セミナー  Webセミナー対応
●日時:2015年10月2日(金) 13:30〜16:30
●本会場:東京本社 品川インターシティA棟セミナールーム
 ※TV会議システムにて 東京・大阪・名古屋・福岡・仙台・札幌・金沢 同時開催
●参加費:無料
 はじめに
「地下車庫の計算」は、「建築基準法」、「建築基準法施行令」、「建築基準法等関連告示」をもとに、鉄筋コンクリート製地下車庫(地下1階式)の設計計算を支援するプログラムです。'10年9月末に初版をリリースして以来、多くのユーザ様からご要望を承りました。今回、実に4年8カ月振りの大幅な改訂にあたり、特に要望数の多かった「床の張出形状」や「パラペットの断面算定」等への対応を含め、様々な機能強化を行いました。ここでは、その概要を説明します。
 床の張出形状
床に張出のある形状に対応しました。「形状」画面に左右それぞれ張出幅の入力を用意し、入力値に応じて下図の3タイプが可能です。なお、床の張出は梁間方向のみ設置可能としています。

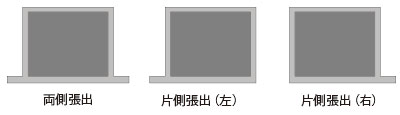

▲図1 張出形状のタイプ

床に張出を設置することで、安定計算において抵抗曲げモーメントや摩擦抵抗の増加により、転倒チェックや滑り出しチェックの安全率向上が期待できます。また、梁間方向ボックスラーメンの断面算定において、張出部に鉛直荷重を載荷して断面力を算出し、床部材の曲げおよびせん断照査において、従来の照査位置(壁軸線位置)に加え、張出付根位置での照査も行います。

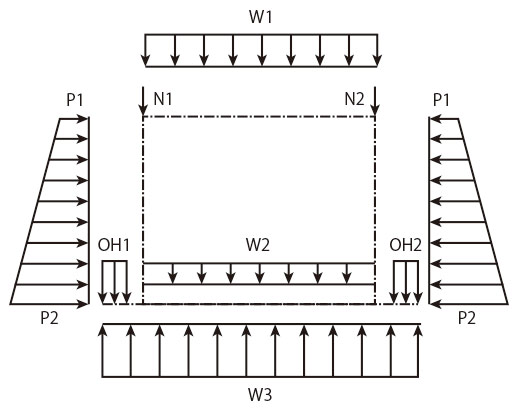

▲図2 梁間方向荷重載荷図
 パラペットの断面算定
 屋根上部に載土止めとして設置するパラペットの断面算定に対応しました。パラペットの設置は、検討土圧の選択に応じて
両側土圧時:入口上部のみ
片側土圧時:入口上部、左右側面上部、後壁上部
への設置が可能ですが、パラペットは内側から全て同状態の土圧が載荷されるものとして、全パラペット共通で検討を行います。短期荷重時はパラペット自重による慣性力も加えて考慮します。

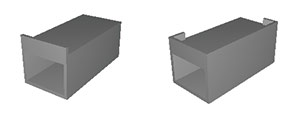

▲図3 パラペットを設置した地下車庫
長期荷重時、短期荷重時それぞれについて、片持ち梁としてパラペット基部に発生する断面力(M,S)を算出し、その断面力を用いて梁間方向ボックスラーメンの断面算定と同様の曲げおよびせん断照査を行います。
 側壁配筋の入力拡張
これまで梁間方向断面の左右壁外側上下の鉄筋は屋根および床の鉄筋と共通としていましたが、左右壁外側上下の「径,ピッチ」入力を新たに追加し、屋根や床と分けて設定可能としました。左右壁外側鉄筋が棒状鉄筋で、屋根や床の外側鉄筋と異なる場合も検討可能となります。

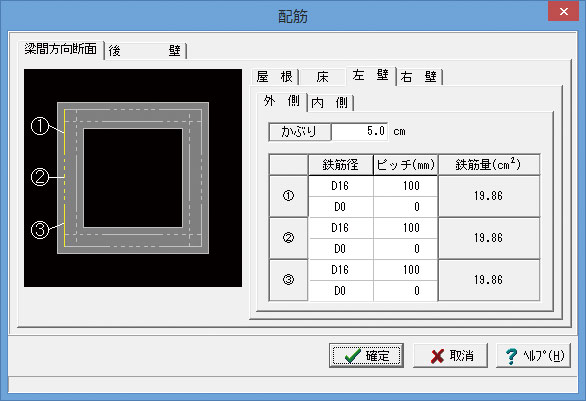

▲図4 左壁配筋画面
 おわりに
以上、主な拡張機能の概略を紹介させていただきました。
Ver.4では、ここまでに紹介させていただいた機能以外にも多数の改訂対応を行っております。今後も皆様からのご要望を取り入れて、改良・改善を加えていきますので、どうぞご期待ください。
(Up&Coming '15 盛夏号掲載)
