構造解析上部工スイート
〜構造解析上部工スイート間でのデータ連携を用いた計算について〜

 構造解析上部工スイート

構造解析上部工スイートはUC-BRIDGE 、任意形格子桁を含むFORUM8の上部工製品がまとまった製品です。
今回は構造解析上部工スイート間でのデータ連携についてUC-BRIDGEを中心にご紹介いたします。UC-BRIDGEの特徴としましては、橋梁の骨組み構造モデルとしてFrameモデル(橋梁側面)と格子モデル(橋梁平面)の2つのモデル化が可能ですので、モデル化による反力・断面力等の整合性チェックや比較が容易に行えます。また概略設計(完成時モデル)から施工時照査まで様々な設計フェーズの検討に対応しております。

 連携する製品

UC-BRIDGEでデータ連携する製品は表1のようになっています。

インポート エクスポート
構造解析上部工
スイート収録
任意形格子桁の計算   FRAMEマネージャ
任意形格子桁の計算
RC断面計算
別売  ー Engineer's Studio®
UC-win/FRAME(3D)
■表1 UC-BRIDGEとのデータ連携可能な製品

構造解析上部工スイートには任意形格子桁、FRAMEマネージャ、RC断面も収録されています。これら3製品は構造解析上部工スイートをご購入いただくとすぐにデータ連携が行えます。

 インポートできる情報

「任意形格子桁の計算」の結果データの断面力を取り込み、断面照査を行う事ができます。取り込むデータは本製品の以下のデータです。

  • 曲げモーメント着目時のM、S、T
  • せん断力着目時の M、S、T
  • ねじりモーメント着目時のM、S、T
 エクスポートできる情報

UC-BRIDGEでは表1に示す製品にデータエクスポートが可能です。特にUC-BRIDGEはFRAMEマネージャでFRAME計算を行っておりますが、データの確認のためにFRAMEマネージャにエクスポートすることが可能です。

 任意形格子桁を利用して断面力を計算する方法

UC-BRIDGEの断面力の計算はFRAMEマネージャの解析エンジンを利用しておりますが、データ連携を用いて任意形格子桁で断面力を計算することも可能です。
その場合は、次のような手順で行います。

  1. UC-BRIDGEの格子モデルで作成したデータを「任意形格子桁」にエクスポートします。

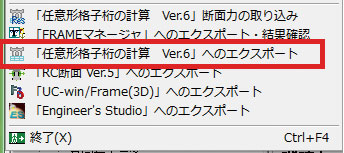

    ■図1 任意形格子桁エクスポート

  2. 任意形格子桁でファイルを開き計算実行します。
    任意形格子桁では任意横断線毎の影響線表示が行えます。これはUC-BRIDGEで行えない機能です。

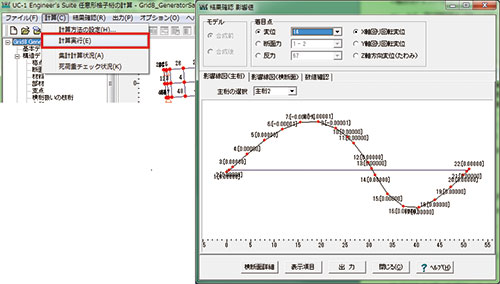

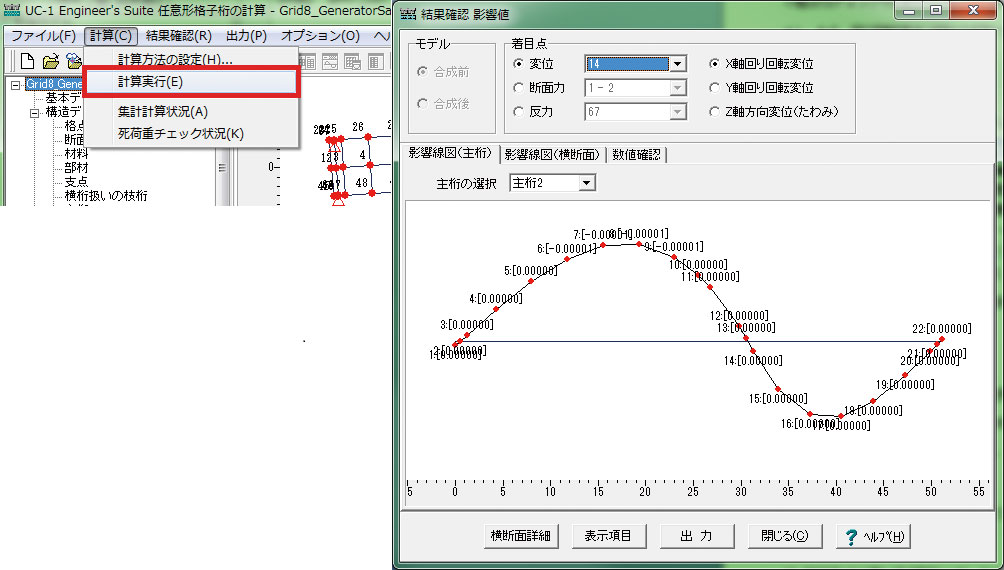

    ■図2 影響線解析の結果

  3. [出力]-[連動ファイル作成]-[UC-BRIDGE(B)]を選択してエクスポートします。

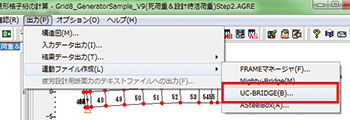

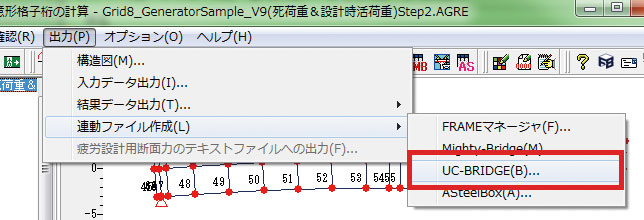

    ■図3 UC-BRIDGE用読み込みデータの出力

  4. 任意形格子桁の計算の断面力の取り込みを行います。

    ■図4 断面力の取り込み

  5. 断面力の結果が反映されます。

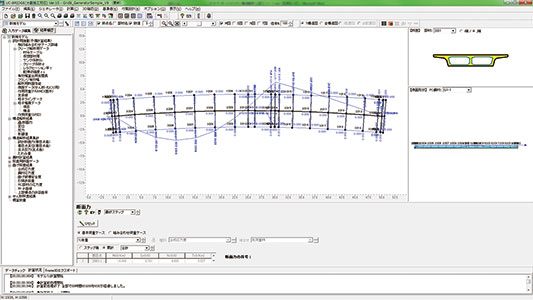

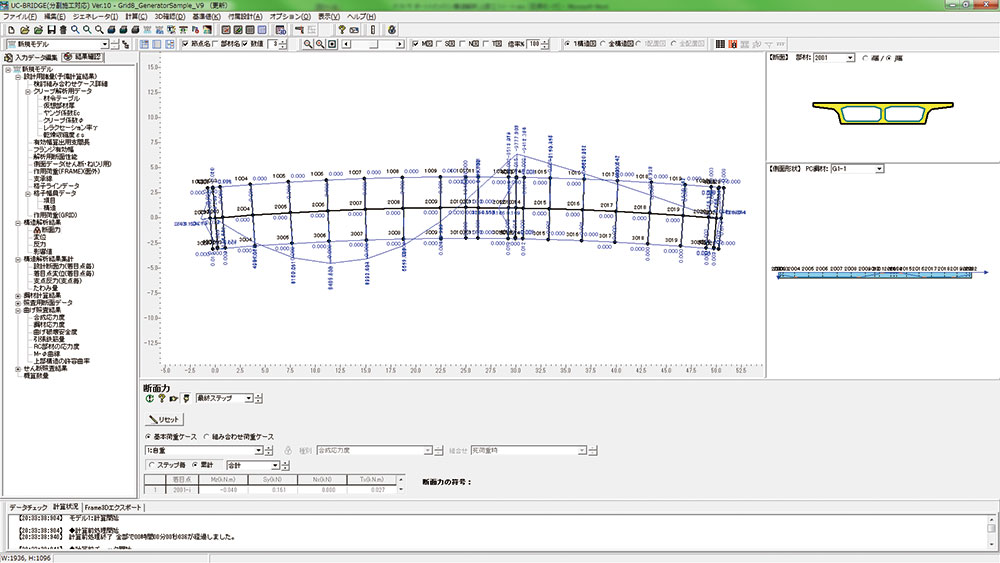

    ■図5 UC-BRIDGEの断面力画面


前ページ

インデックス
(Up&Coming '16 新年号掲載)
