基礎の設計のなぜ? 解決フォーラム
杭基礎設計便覧(H27)
仮想鉄筋コンクリート断面照査について
 杭基礎設計便覧

2015年9月に「杭基礎の設計」「基礎の設計計算」の2製品を統合し、「基礎の設計」という新製品を開発・リリース致しました。従来の「杭基礎の設計」は「基礎の設計Lite版」、従来の「基礎の設計計算」は「基礎の設計Standard版」に相当します。「基礎の設計」改訂では、同時期に改訂された杭基礎設計便覧(以下、便覧と略す)(平成27年度)の対応を行いました。杭を設計する上で、杭頭結合部は重要な箇所で、レベル2地震時においても、結合部が応力的に弱点とならないように杭体と同等以上にしておく必要がある事から、仮想鉄筋コンクリート断面の照査を行う必要があるとされています。
今回はその改訂内容にあった仮想鉄筋コンクリート断面照査(常時,暴風時およびL1地震時)の取扱い変更(使用モーメント)を取り挙げて説明いたします。

【基礎の設計:Ver.1.0.0の便覧(平成27年度)改訂内容】
(1)仮想RC断面照査(常時,暴風時およびL1地震時)の取扱い変更
(2)仮想RC断面のMy算出に用いる軸力の初期スイッチ変更
(3)仮想RC断面の杭外周溶接鉄筋の取扱い変更
(4)フーチング端部の杭L2水平方向押抜きせん断照査のスイッチ変更
(5)フーチング上面側引張時のせん断スパン上限値の初期スイッチ変更

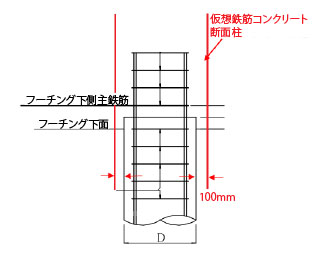

■図1 仮想鉄筋コンクリート断面
 杭頭結合計算(仮想RC断面照査の使用モーメント)

H19年便覧ではP.302「杭頭部の発生断面力にて算出された応力度が許容応力度以下であることを照査する」、P.303「なお、液状化が生じない地盤のように・・・中略・・・杭頭部の設計に用いる曲げモーメントにて算出した応力度が許容応力度以下であることを照査する」などの記述を元とに、表1の緑枠の通りとしていました。
H27年便覧では、上記の記述がなくなったため、基礎の設計の初版(Ver.1.0.0)は、一部の「杭頭部の発生断面力」等の内容を参考に、レベル2地震時照査をしない場合は当初「杭頭モーメント」を用いる仕様としていました。その後、(公社)日本道路協会様へ本内容について問合せたところ、H27年便覧もH19年便覧と同じである回答を得ました。このため、基礎の設計(Ver.1.0.2)において、選択肢「杭頭/杭頭と地中部の最大曲げモーメント」(デフォルトは後者)を設けました。(赤枠)。

画像をクリックすると大きな画像が表示されます。

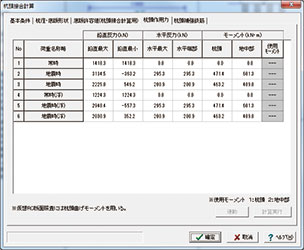

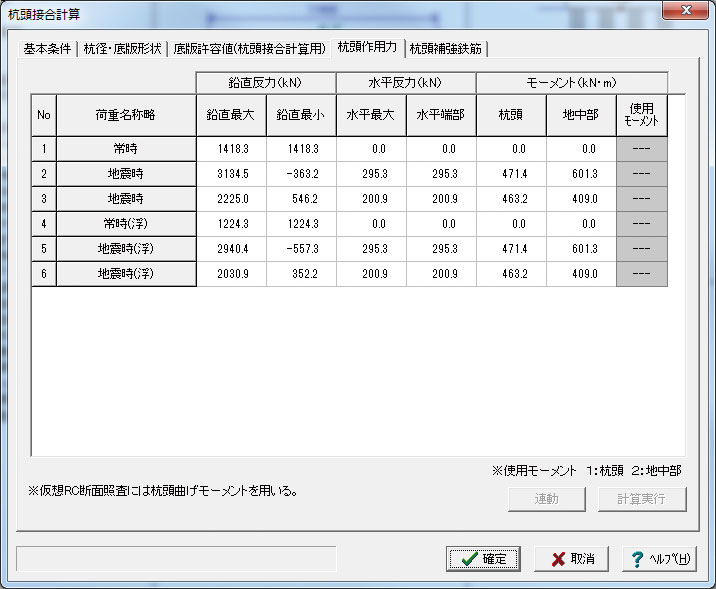

■表1 年度別の使用モーメントの取扱い ■図2 便覧(H27)、L2地震時照査をする場合の例



前ページ

インデックス

次ページ
(Up&Coming '16 新年号掲載)
