2维渗透流 分析(VGFlow2D)Ver.3
饱和/不饱和渗透流FEM分析程序

 前言
VGFlow是基于有限要素法的饱和-不饱和渗透流的分析程序。本品的分析是在 Richards式支持方程式中的严格的饱和-非饱和渗透流分析,支配方程式没有进行简略化而是考虑了全部的内容,使用范围也没有限制而是对所有目的都可 以利用。特别是,近期暴雨集中而引发的受灾事件多有发生,可以想定今后渗透流分析的机会会有所增加,伴随集中暴雨的间歇水压的上升等可以用FEM分析等模 拟出来。

分析结果和『斜面的安定计算』的数据可以共用,伴随间歇水压的上升可以进行渗透破坏的检查。同时,作为不饱和渗透特性的 vanGenuchten模型之外,可以在试验结果的表里直接输入设定,程序内含【河川堤防的构造手册】等全国代表的参数等。
 主要修改
这个版本基于客户的多项要求,主要改定了计算书输出的项目。

Pre进程计算书输出功能
做成模型的制表-分析条件制表和全部的输入项目可以和图表一起输出,专用的印刷项目的设定界面里被细分化的项目on/off的输出内容可以自由定定制, 因此,根据要求可以输出计算书。

点击图片可放大。

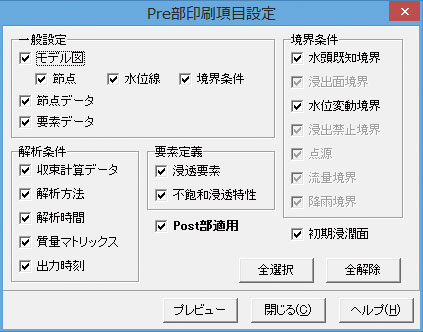

 ▲图1  Pre部印刷项目设定
点击图片可放大。
▲图3 计算书:水位变动境界

点击图片可放大。

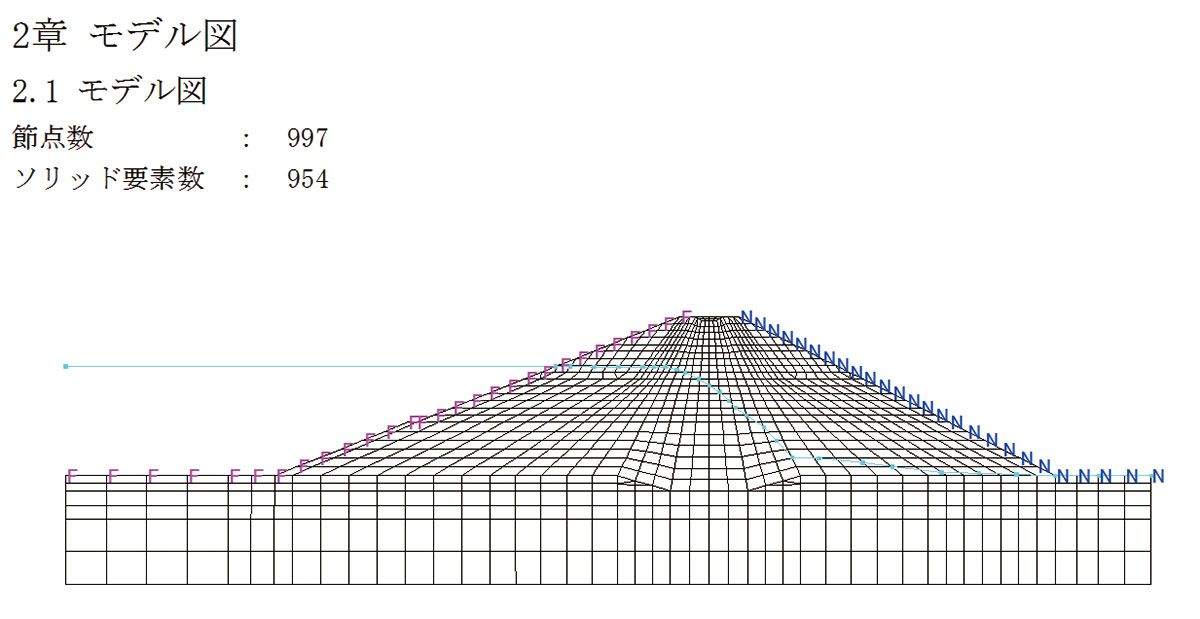

 ▲图2 计算书:模型图


点击图片可放大。

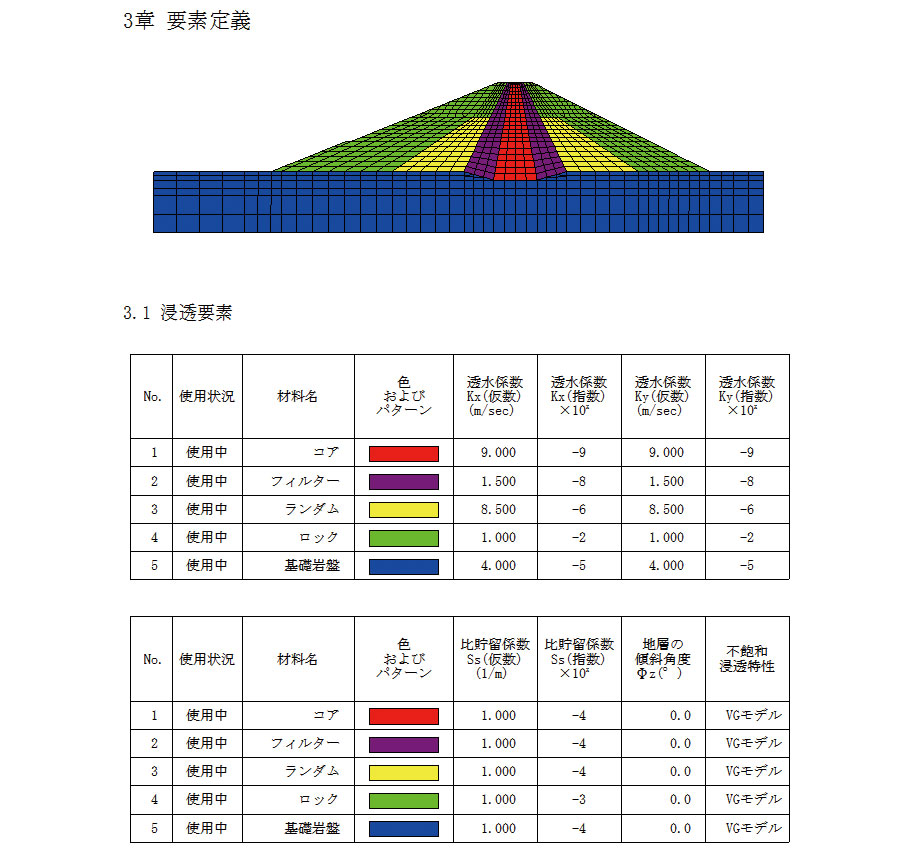

▲图4 计算书:定义要素

Post进程计算书输出机能
从模型图到数值输出所有的分析结果都用图表穿插表示。和Pre进程同样的,专用印刷项目设定界面细分化中可以将项目调至ON/OFF来决定想显示的内容。 因此,可以得到包含需要项目的计划书。并且,输出的节点号码,要素号码,时间范围(非定常分析时),这些项目都可以个性化显示,充分考虑到了输出的灵活 性。

点击图片可放大。   点击图片可放大。
▲图5 Post部印刷项目设定画 面

点击图片可放大。   点击图片可放大。

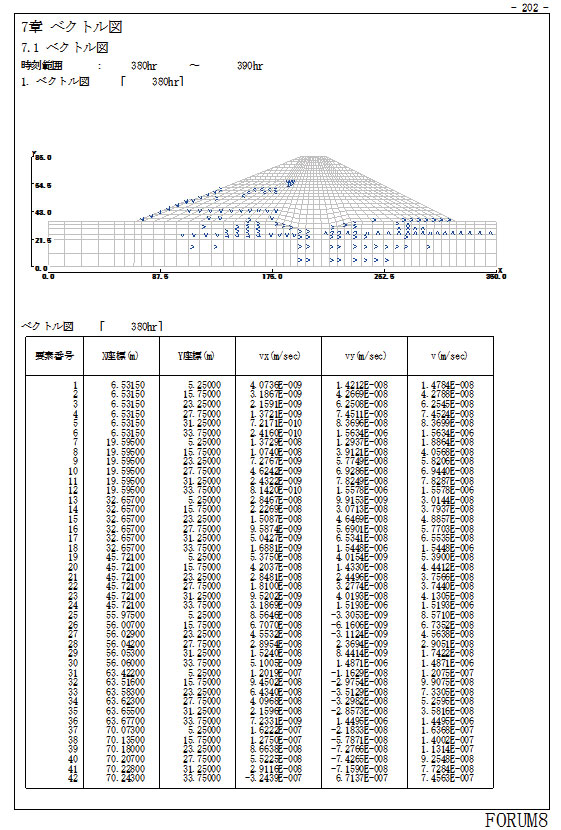

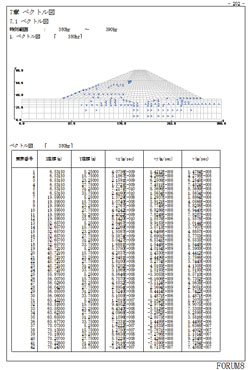

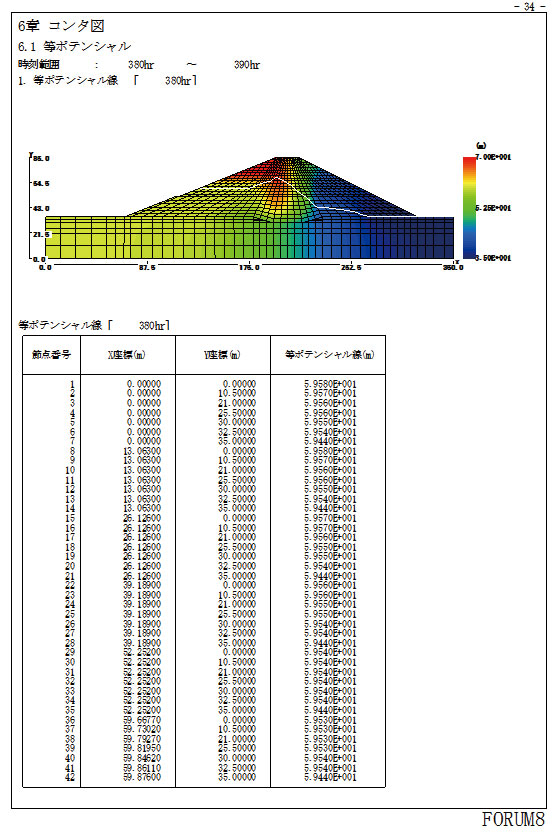

▲图6 计算书:等值线图-等势图 /矢量图

点击图片可放大。   点击图片可放大。

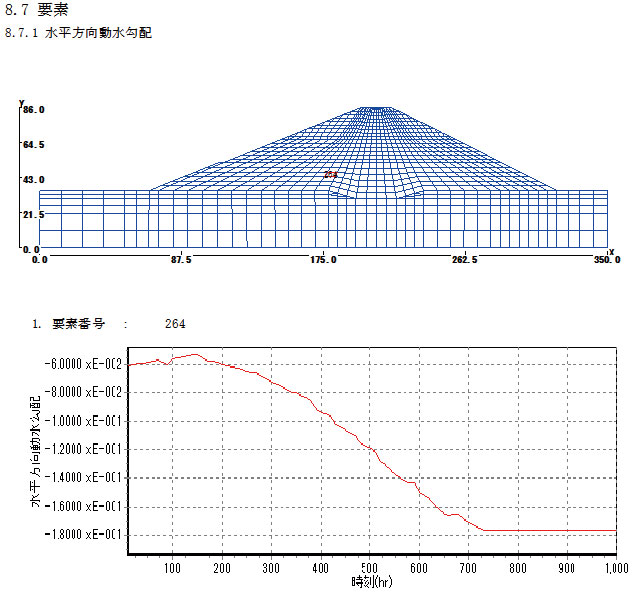

▲图7 计算书:时间节点图-节点 /时刻节点图-要素
 后记
产品的改善和改良需要您的意见和建议,请继续支持。
