Engineer's Studio® Ver.6 Analyse non linéaire dynamique des plaques ●Prix Ultimate: US$19,200(SS: US$2,880) Ultimate (Not including the Maekawa model): US$12,300(SS: US$1,845) Ultimate (Not including the Cable Element): US$15,900 (SS: US$2385) Advanced: US$8,400 (SS: US$1,260) Lite: US$5,700(SS: US$8,550) Base: US$3,690 (SS: US$590) ●Publié septembre 12, 2016 FEM Analyse

Introduction

Les fonctionnalités suivantes ont été ajoutées pour Engineer's Studio® Ver.6. Un élément triangulaire à 3 nœuds a été ajouté.Ajouter Triangle élément primaire dans element Plate. Amélioration de l'élément primaire carré de l'élément de plaque. Ajout d'une fonction pour convertir leséléments d'ordre supérieur de l'élément deplaque à l'élément d'ordre inférieur. Ajouter la possibilité d'afficher la forme d'onde d'entrée en même temps, en plus des résultats d'analyse dynamique. Modifier la fonction de groupe que Noeud de groupe et l'élément appartient. L'extension de la tension de ramollissement coefficient C qui est au RC non linéaire dans l'élément de plaque plate. Échantillon supplémentaire Ajout et aide le commentaire de l'analyse poussée sur le cas.

Ajout d'un élément triangulaire à 3 nœuds

Parce que l'élément triangulaire à 3 noeuds ne pouvait pas être utilisé jusqu'à présent, l'élément quadrilatère à 4 noeuds et l'élément triangulaire à 3 noeuds ne pouvaient pas être mélangés lorsque le maillage automatique divisait une zone de forme complexe. Il est maintenant possible grâce à l'ajout d'un élément triangulaire à 3 noeuds (voir Triangulaire linéaire à la figure 1). L'élément linéaire triangulaire est basé sur la littérature [1] et [2]. Long Yuqiu, Xu Yin, élément de membrane triangulaire conforme généralisée avec des libertés de rotation rigides de vertex, Éléments finis en analyse et conception, Volume 17, Numéro 4, 1994, pages 259-271. Littérature [2] Soh. A., Long, Z.F. & Cen, S., 1999, Un nouvel élément triangulaire de neuf DOF pour l'analyse de plaques épaisses et minces. Ordinateurs & Structures, 24,408-417.

Amélioration d'un élément quadrilatéral à 4 noeuds

L'ajout d'un élément triangle primaire permet un mélange de 3 et 4 noeuds pendant le maillage automatique du champ complexe. Le type d'éléments de plaque plate comprenant un nouvel élément de 3 noeuds triangulaires est inférieur (figure 1, figure 2). 　・Elément triangulaire à 3 noeuds et une fonction de forme primaire 　・Élément triangulaire de 6 noeuds et une fonction de forme secondaire 　・Elément quadrilatéral à 4 noeuds et fonction de forme primaire 　・Elément quadrilatéral à 8 noeuds et une fonction de forme secondaire Figure. 1 Type d'éléments de plaque plate Un nouvel élément quadrilatéral de douze DOF pour l'analyse de plaques épaisses et minces. [3] Soh, A., Cen, S., Long, Y. & Long, Zh. EUR. J.Mech. A / Solids, 20, 299-326. Figure. La figure 3 est un exemple de division auto-maillée avec le mélange d'élément primaire carré et triangulaire. Figure. 2 Trois types de commandes de création Pour éléments en tôle Figure. 3 Auto-mesh diviser avec le mélange de carré Et élément primaire triangulaire

Expansion du coefficient d'assouplissement de tension C de l'élément de plaque RC non linéaire

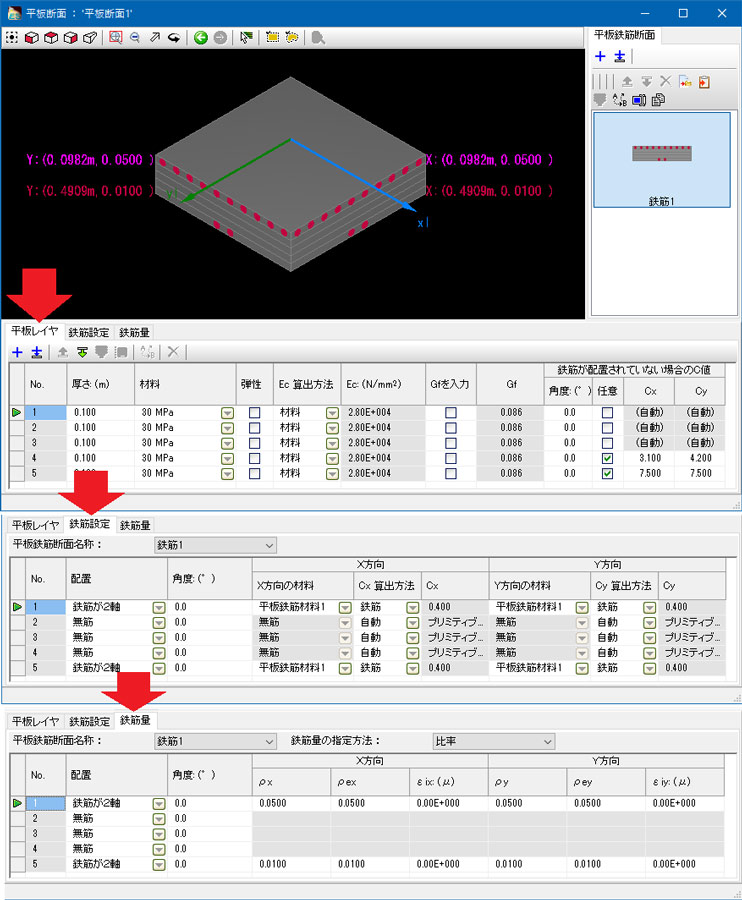

L'entrée pour le renfort dans les sections de plaque a été améliorée. Il n'a pas été possible de définir Cx et Cy (paramètre de ramollissement de la tension) indépendamment pour chaque axe pour le béton non armé. De plus, il est maintenant possible d'utiliser une méthode automatique pour calculer C. Des améliorations ont également été apportées aux formulaires de mise en page et d'entrée. Il est maintenant plus clair quels paramètres sont requis dans différentes configurations. (Figure 4) Fig.ure Entrée de la section de plaquen

Une fonction pour convertir des éléments d'ordre élevé en leurs éléments d'ordre inférieur correspondants

Une fonction a été ajoutée pour convertir les éléments 6 et 8 noeuds (ordre supérieur) en leurs éléments 3 et 4 nœuds (ordre inférieur) correspondants. La fonction de conversion peut être utilisée lorsque le noeud intermédiaire n'est pas utilisé comme point d'appui et n'est attaché à aucun autre élément. (Figure 5) Fig. 5 Figure. 5 Un bouton pour convertir des éléments d'ordre élevé Aux éléments d'ordre inférieur

Une caractéristique permettant de définir l'appartenance à un groupe d'éléments et / ou de nœuds sélectionnés

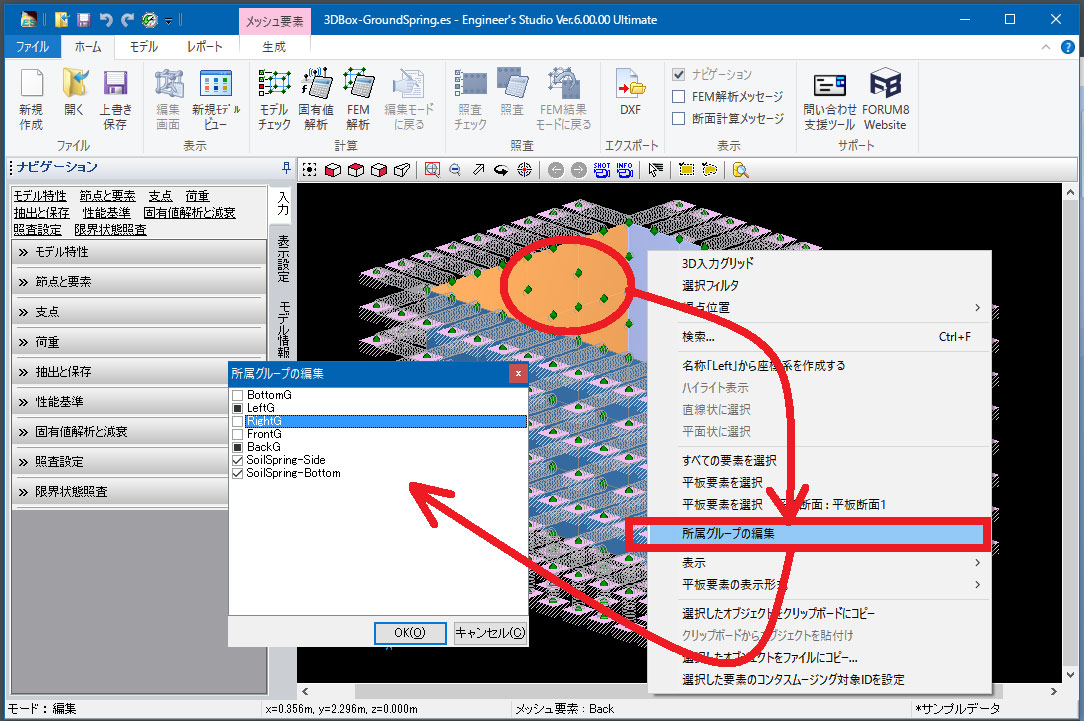

Une commande pour sélectionner plusieurs noeuds et éléments, et éditer son groupe a été ajoutée (Figure 6). Fig. 6 Edit group membership

Affichage de la forme d'onde d'entrée sur le résultat de l'analyse dynamique

Un bouton pour appeler la forme d'onde sismique d'entrée lors de la vérification du résultat historique de l'analyse dynamique a été ajouté. Quand vous appuyez sur le bouton, une fenêtre d'onde d'entrée s'affiche. Clic dans le graphe de la forme d'onde pour passer à l'étape suivante, et le diagramme de déformation et le diagramme de force de section des modèles sont synchronisés à ceux dans l'étape alors (figure 7). Figure. 7 Résultat d'une onde d'entrée sur le temps

Ajout d'exemples de fichiers et d'informations d'aide pour les analyses push over

Des exemples de fichiers ont été ajoutés pour analyse push over (figure 8, figure 9, figure 10). Reportez-vous à l'aide de Engineer's Studio® | Note technique | Pushover. Les échantillons sont considérés en comparant plusieurs façons de créer la courbe de déplacement de charge. Les 3 données d'échantillon suivantes sont disponibles. 　・Pushover-Rahmen-Case1.es 　・Pushover-Rahmen-Case2.es 　・Pushover-Rahmen-Case3.es Figure. 8 Modèle d'analyse de la push overl Figure. 9 Déformation figure de l'analyse pushover Figure. 10 Relation de déplacement de charge de l'analyse pushover
