Comment faire fonctionner le diagramme de force de section dans chaque cas de charge

Le résultat d'analyse FEM a pour fonction d'afficher la carte de répartition des moments de flexion et sa table de valeurs. A ce moment, vous avez deux façons de sélectionner le cas de charge à afficher (figure 1).

(1) Charger le boîtier qui est inversé en bleu en cliquant
     (Sélectionnez l'un parmi plusieurs cas de charge)
(2) Cas de chargement avec sa case cochée
     (Affichage des résultats de plusieurs cas de charge)


Un cas de (1):
Le moment de flexion du seul "cas de charge 1" est affiché sur la figure 2.
Moment de flexion seulement du "cas de charge 2" est affiché sur la figure 3.

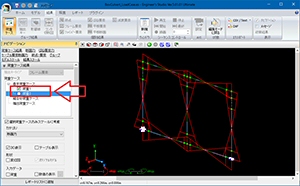

Figure. 1 Deux types de conditions sélectionnées:Coché et inversé en bleu

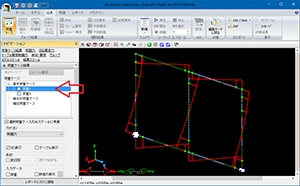

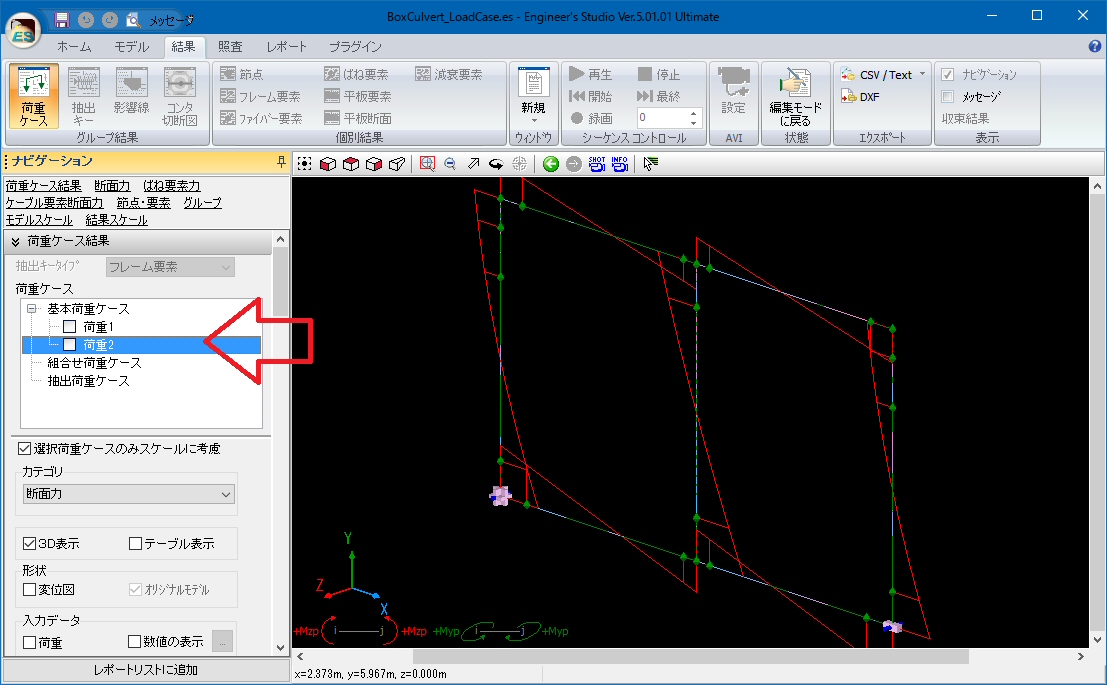

Figure. 2 Moment de flexion seulement du "cas de charge 1" Figure. Moment de flexion seulement du "cas de charge 2"

Un cas de (2): La figure 4 est un exemple de moment de flexion à la fois du "cas de charge 1" et du "cas de charge 2". Effectuer l'opération (2) lorsque vous souhaitez afficher plus d'un moment de flexion.
Un cas de
(1) + (2):		 Sur la figure 5, le moment de flexion des deux "cas de charge 1" et "cas de charge 2" est affiché. Cependant, les deux opérations de (1) et (2) sont effectuées. En d'autres termes, le "cas de charge 1" est coché et le "cas de charge 2" est inversé. Le moment de flexion des deux cas de charge est également affiché de cette manière.

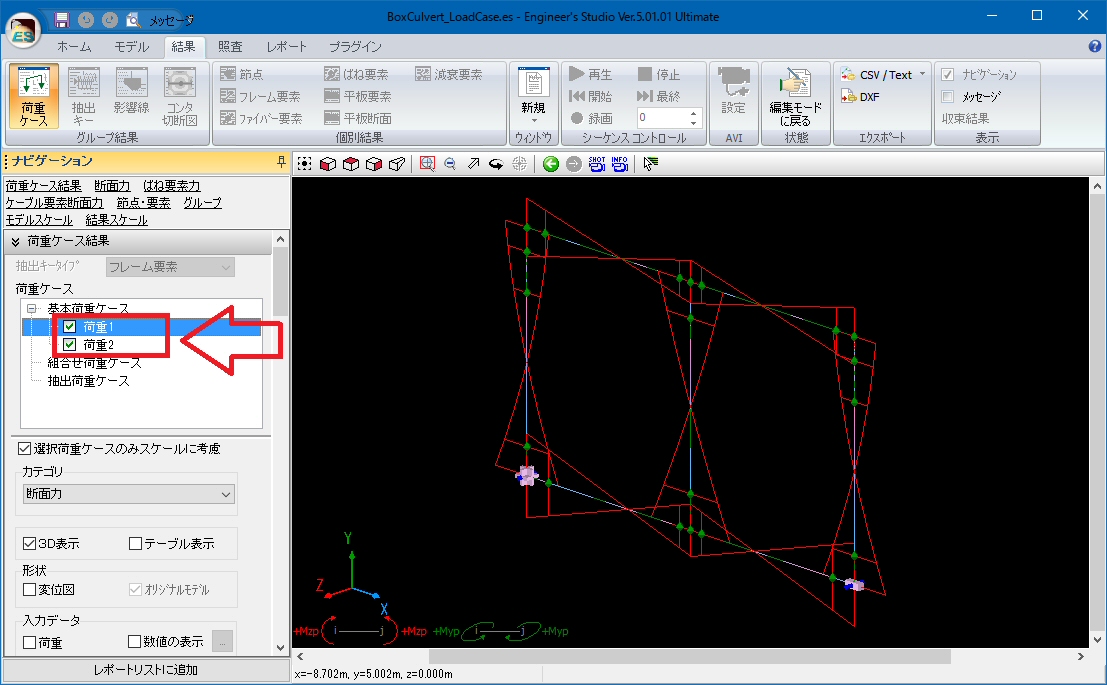

Figure. 4 Moment de flexion de la "charge 1" et

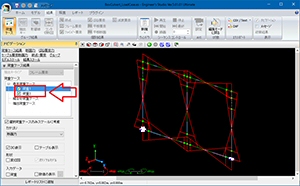

La "charge 2" (méthode (2))		 Figure. 5 Moment de flexion de la "charge 1" et de la "charge 2"
(Méthode (1) + (2))

Conseils
La commutation des cas de charge devient rapide en sélectionnant un cas de charge (opération (1)) et en appuyant sur [↑] ou [↓] sans cocher les cas de charge.
(Up&Coming 2016 automne sortie)
