節點和要素的排序
下面來介紹一下,按一定的規則把節點和要素按順序排序的功能。
我們可以用圖1的操作例子來解說如何排序不規則的節點。

▲圖1 排序前的狀態
首先,把節點座標表內的所有節點都選擇好。之後,按排序鍵。(圖2)。

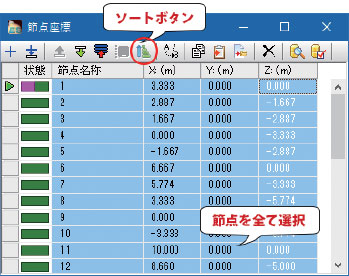

▲圖2 在節點座標表內的操作

如圖3,以下畫面就會彈出。

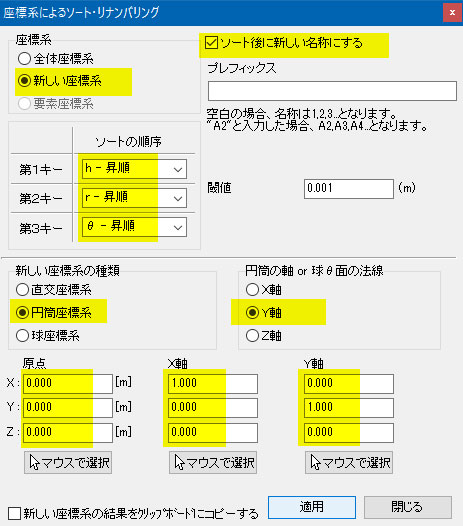

▲圖3 排序的設定畫面

在以上的設定畫面中,我們可以輸入以下的指令。
  1. 選擇「新的座標系」。
  2. 在新的座標系種類中選擇「圓柱座標系」。
  3. 把圓柱座標系的原點和模型整體座標系的原點統一為一個點。
  4. 把圓柱座標系的X軸和整體座標系的X軸統一為一個軸。也就是說,把X軸看作(1,0.0)即可。
  5. 把圓柱座標系的Y軸和整體座標系的X軸統一為一個軸。也就是說,把Y軸看作(0,1.0)即可。
    ※這時,圓柱座標系的Z軸與整體座標系的Z軸會成為一個軸。
  6. 把圓柱的軸設定為「Y軸」
  7. 排序指定為以下的順序
    • 第1鍵 = h-升序
    • 第2鍵 = r-升序
    • 第3鍵 = θ-升序
    則為
    • 首先,從高度地的地方開始,
    • 其次,從半徑小的地方開始,
    • 最後,從旋轉角度小的方向開始按順序排好節點。
  8. 最後按適用鍵即可完畢操作(圖4)。

▲圖4 排序後狀態
此例子是已經按好「排序後更改名稱」的狀態,順序轉換後的節點名稱也會自動變更。
要素是指,構架要素、發條要素、剛體要素、M-φ要素、纖維要素、網眼要素、網眼要素內的原函數和鋼纜要素、衰減要素。
