下部工製品と基礎製品の連動について


下部工製品と基礎製品を連動させようとするとメッセージが表示されて基礎製品が起動しないことがあります。今回はこのような連動しないときの原因と対処法をご説明します。

 "プロテクトの制限"エラー

このメッセージが表示されて連動しないのは基礎製品がViewer版の設定になっているためです。基礎製品を単独起動し、メインメニューから「ヘルプ」−「バージョン情報」−「ライセンス情報」とたどり、認証モードをViewer版から製品版(Web・USB・ネットワーク)に変更して「認証実行」ボタンを押してください。ライセンスの認証状態が "認証済み" に変わったら、改めて連動をお試しください。

画像をクリックすると大きな画像が表示されます。

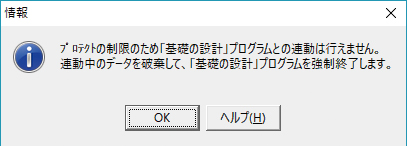

▲図1 "プロテクトの制限"エラー
 "未対応製品" エラー
画像をクリックすると大きな画像が表示されます。

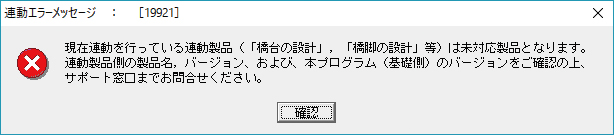

▲図2 "未対応製品"エラー

このメッセージが表示されて連動しないのは連動バージョンの不整合が原因です。解消するには最新バージョンをインストールしてください。最新バージョンはユーザー情報ページ(ダウンロードサービス)からダウンロードすることができます。
※ユーザー情報ページにはフォーラムエイトホームページ(トップページ)でログインしてください。ログインするにはユーザーコードとパスワードの入力が必要です。

なお、連動機能を使用するには「F8 Com Server」を別途インストールしておく必要があります。「F8 Com Server」はホームページ(トップページ→サポート→製品別サポート→統合環境支援ツール)からダウンロードすることができます。

画像をクリックすると大きな画像が表示されます。

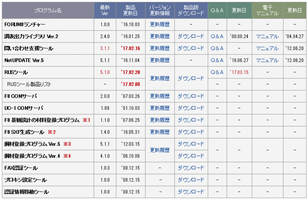

▲図3 統合環境支援ツールサポートページ
 下部工製品と基礎製品の連動の手順

下部工製品と基礎製品との連動機能を使用されたことのないユーザー様のために、連動するまでの手順を、「橋台の設計・3D配筋」と「基礎の設計・3D配筋」を使用する場合を例に、具体的にご説明します。

  1. ユーザ情報ページから最新の「橋台の設計・3D配筋」Ver.15.0.3と「基礎の設計・3D配筋」Ver.2.1.2(2017年3月8日現在)をダウンロード、インストールする。
  2. 「F8 Com Server」をホームページからダウンロード、インストールする。
  3. 「橋台の設計・3D配筋」「基礎の設計・3D配筋」それぞれを起動し、ライセンスの認証設定を行う。
     ※(以降の手順4〜7は「橋台の設計・3D配筋」での操作です)
  4. 「橋台の設計・3D配筋」を起動し、メインメニューの「オプション」−「動作環境の設定」で「連動対象選択画面を表示する」にチェックを付ける。
  5. 「初期入力」画面で「基礎形式=杭基礎」とし「詳細設定」ボタンを押す。
  6. 「基礎」−「基礎の扱い」画面で「設計方法=他のプログラムと連動する」とし「確定」ボタンを押す。
  7. 表示される「連動対象の選択」画面で「基礎の設計 Ver.2」にチェックを付けて「続行」ボタンを押す。

なお、既存の連動ファイルを開くときも、下部工製品で予め「連動対象選択画面を表示する」の設定にしておけば「連動対象の選択」画面が表示されるようになり、連動させたい基礎製品のバージョンを選ぶことができます。ただし、互換性の問題で、当該ファイルが作成されたバージョンよりも低いバージョンを選択して連動させることはできません。

画像をクリックすると大きな画像が表示されます。

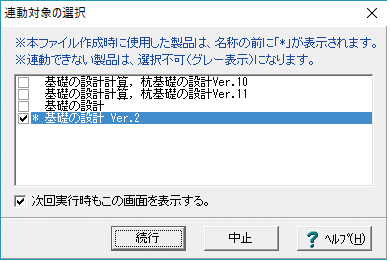

▲図4 「連動対象の選択」画面


前ページ

インデックス
(Up&Coming '17 春の号掲載)
