等流・不等流の計算・3DCAD Ver.7
等流の計算 Ver.6
水工
レベル1,1a,2,2a,3の等流・不等流計算
 河川シリーズ体験セミナー  Webセミナー対応
●日時:2017年8月22日(火) 13:30〜16:30
●本会場:東京本社 品川インターシティA棟セミナールーム
※TV会議システムにて 東京・大阪・名古屋・福岡・仙台・札幌・金沢・岩手同時開催
●参加費:無償
●新規価格

●リリース
等流・不等流の計算・3DCAD:180,000円
等流の計算・3DCAD:70,000円
2017年 6月

 Ver.7の改訂内容
「等流・不等流の計算・3DCAD Ver.7」、「等流の計算Ver.6」では、下記項目の対応を予定しています。
 ・断面形状に「任意閉断面」を追加
 ・計算書の簡易出力機能を追加
 ・計算記号の任意設定機能を追加
 ・断面、および不等流流路項目の一括並替え機能を追加
 ・縦断勾配の表記方法の選択に「%」、「‰」を追加
 ・断面形状のDXFファイル一括出力機能を追加
 ・平均流速公式レベル3の収束能力改善
また、「等流・不等流の計算・3DCAD Ver.7」のみの追加機能として、下記を予定しています。
 ・不等流計算の「等流計算用勾配設定」の表記方法に分数、「%」、「‰」を追加

以下に、主な機能について紹介します。
 任意閉断面
断面形状の選択に「任意閉断面」を追加します。この断面は、XY座標を入力して、任意の閉断面を作成します。座標間は直線で結ばれます。自動的に形状を閉じますので、最後に始点と同じ座標を定義する必要はありません。また、形状の内側を自動的に認識しますので、右回り、左回りのどちらの順番でも座標を定義することができます。
CADデータや、CSVデータからインポートするとき、座標が閉じていると判断された場合は任意閉断面としてインポートします。これ以外は任意開断面としてインポートします。
閉断面のため、平均流速公式は、等流用のクッター式と、等流、不等流対応のマニング式(レベル1式)に限定されます。

画像をクリックすると大きな画像が表示されます。
▲図1 任意閉断面の簡易結果画面
 計算書の簡易出力機能
計算結果を簡単に確認できるようにするため、いろいろな形式の一覧表を計算書出力する機能を追加します。出力形式は、現行版の調表出力に近い形式を複数用意します。A4縦、またはA4横のサイズで、1ページに収まらない場合は複数ページに分けて出力します。
 計算記号任意設定
例えば流速の記号は、河川砂防技術基準では「U」、土地改良事業計画設計基準 設計「水路工」基準書では「V」など、基準書によって異なります。このため、今回の改訂では、一部の記号について任意に変更できる機能を追加しました。
この変更は、結果画面、計算書、調表、テキストファイル保存に反映されます。各基準の初期化ボタンのクリックで、その基準で使用する記号に一括変更することも可能です。
画像をクリックすると大きな画像が表示されます。

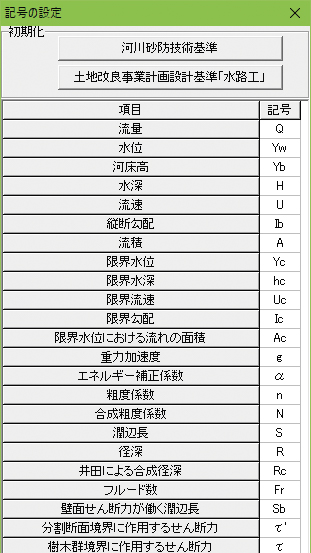

▲図2 記号任意設定画面
 不等流流路項目の一括並替え
不等流の流路項目を一括して並び替える機能を追加します。図3の画面の列「順番」に数字を入力すると、入力した数値の小さい順に並び替えます。また、縦断距離の順に並び替える機能も用意しています。断面定義画面に対しても、同様の機能を追加します。

画像をクリックすると大きな画像が表示されます。

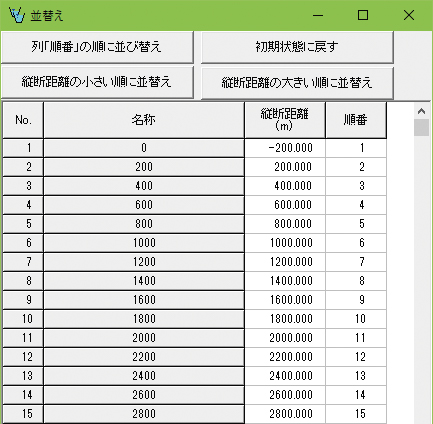

▲図3 不等流流路並び替え画面
(Up&Coming '17  盛夏号掲載)
