New Products
RC断面計算(部分係数法・H29道示対応)
構造解析/断面
部分係数法による鉄筋コンクリート断面計算プログラム
●新規価格
●リリース
143,000円
2017年 10月

 はじめに
道路橋示方書は平成29年10月に出版予定となっております。弊社製品の「UC-1 RC断面計算」は道路橋示方書の改訂に合わせ、新製品をリリース致します。製品名は「RC断面計算(部分係数法・H29道示対応)」となります。以下に、その機能内容の概略を紹介致します。
 平成29年道路橋示方書対応
平成29年に出版される道路橋示方書では、従来の許容応力度法が廃止され、荷重や抵抗値のばらつきを考慮する部分係数法が新たに導入されることとなります。部分係数法における照査方法と、RC断面計算における適用範囲をご紹介いたします。

耐荷性能に関する照査
作用の組合せに対して、限界状態1又は2は(1)式を、限界状態3は(2)式をを満足することを確認します。

▲図1 「初期入力」画面の適用基準スイッチ

ここに、Si:応答値、γpi:荷重組合せ係数、γqi:荷重係数、Pi:作用
 RS:限界状態1又は2の特性値、RU:限界状態3の特性値
 ξ1:調査・解析係数、ξ2:部材・構造係数、
 φRS:限界状態1又は2の抵抗係数、φRU:限界状態3の抵抗係数

耐久性能に関する照査
部材が耐久性を確保するよう鋼材防食およびコンクリート疲労について確認します。なお、本製品は、平成29年道路橋示方書にのみ対応した製品となります。旧道路橋示方書およびその他の基準による照査は含まれません。
※使用可能な材質は、コンクリート、鉄筋、PC鋼材のみとなります。

照査項目 限界状態1 限界状態2 限界状態3 適用範囲
III、IV V
曲げ、軸力 Md≦Myd Md≦Mud
(Mst2)
Md≦Mud Md≦Mud
(Mst3)
せん断力 Sd≦Sucd
Sd≦Susd
Sd≦Sucd
Sd≦Susd
ねじり Mtd≦Mtusd
Mtd≦Mtucd
Mtd≦Mtusd
Mtd≦Mtucd
支圧応力 σbd≦σbad σbd≦σbad
表1 鉄筋コンクリート構造

照査項目 限界状態1 限界状態2 限界状態3 適用範囲
III、IV V
曲げ、軸力 σc≦σctl
σc≦σccl
Md≦Mud
(Mst2)
Md≦Mud Md≦Mud
(Mst3)
σc≦σc0
σp≦σp0
せん断力 σI≦σIm Sd≦Sucd
Sd≦Susd
σI≦σI0
σc≦σctl
ねじり σI≦σIm Mtd≦Mtusd
Mtd≦Mtucd
σI≦σI0
支圧応力 σbd≦σbad σbd≦σbad
表2 プレストレストコンクリート構造
 照査結果
各限界状態における照査結果をサポートしております。また、図面として、従来製品と同様にM-φ曲線および、N-M図を作成します。

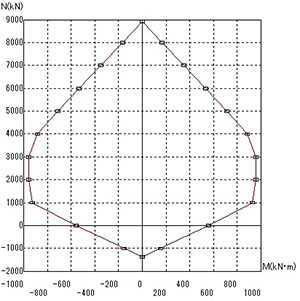

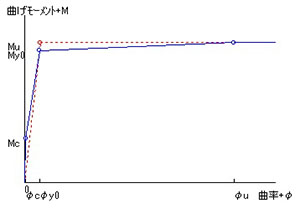

▲図1 M-φ曲線   ▲図2 N-M図
 操作性改善
今回、従来のRC断面計算とはインターフェースが異なり、操作性の改善を図っております。追加された機能の一部をご紹介致します。

アンドゥ・リドゥ機能
一度行った作業を元に戻したい場合、アンドゥボタンもしくはリドゥボタンをクリックするだけで、データを変更前に戻すことが可能です。

リボンコントロール
アイコンのサイズが大きくなり、下部に機能説明を表示することで、新規ユーザにとっても分かり易い仕様となります。

保存ファイル
ファイル保存形式をバイナリからXMLへ変更しております。XMLファイルはメモ帳等で中身を確認することが可能で、データ破損に対する修復の可能性が向上しております。
画像をクリックすると大きな画像が表示されます。
▲図3 メイン画面
 おわりに
以上、新機能の概略を紹介させていただきました。なお、今回ご紹介致しました機能は現在開発中のものです。リリース時にはここでご紹介した内容と異なることがございますことを、予めご理解ください。
(Up&Coming '17 秋の号掲載)
