New Products & Service UC-1
UC-1 エンジニア・スイート
UC-1シリーズ各製品のスイート版。クラウド対応、CIM機能強化
●新規価格 製品構成

下部工基礎スイート(部分係数法・H29道示対応)
UC-1 Engineer's Suite 下部工基礎スイート(Ultimate/Senior/Advanced)の新道示対応版が、2018年4月にリリースされます。
今回は、主な構成製品の道示対応内容および新機能にフォーカスして紹介します。
 橋脚の設計計算(部分係数法・H29道示対応)
H29道示に準拠した単柱式RC橋脚の静的解析による設計計算及び図面作成をサポートします。

■主な機能
永続/変動/偶発作用が支配的となる状況に対して、耐荷性能及び耐久性能の照査を行います。曲げモーメント及び軸力、せん断力に対する一般的な部材設計に加え、下記の照査にも対応しています。

  • はりのコーベルとしての照査、はりの端接合部の照査
  • 柱のねじりモーメントに対する照査

■基礎形式
下記の基礎形式に対応しています。直接基礎以外は、対応するスイート基礎製品との連動が必要となります。

  • 直接基礎
  • 杭基礎(「基礎の設計・3D配筋(部分係数法・H29道示対応)」との連動)
  • 深礎基礎
    (「深礎フレームの設計・3D配筋(部分係数法・H29道示対応)」との連動)
画像をクリックすると大きな画像が表示されます。
 橋台の設計・3D配筋(部分係数法・H29道示対応)
H29道示に準拠した橋台の設計計算及び図面作成をサポートします。

■主な機能
永続/変動/偶発作用が支配的となる状況に対して、耐荷性能及び耐久性能の照査を行います。曲げモーメント及び軸力、せん断力に対する一般的な部材設計に加え、橋座の設計,翼壁の設計,側方移動の判定に対応しています。

■基礎形式
下記の基礎形式に対応しています。杭基礎、深礎基礎は、対応するスイート基礎製品との連動が必要となります。

  • 直接基礎
  • 杭基礎:永続/変動作用時の杭基礎の単独設計が可能。
    (レベル2地震時の照査を行うには、「基礎の設計・3D配筋(部分係数法・H29道示対応)」と連動)
  • 深礎基礎
    (「深礎フレームの設計・3D配筋(部分係数法・H29道示対応)」との連動)
画像をクリックすると大きな画像が表示されます。
 基礎の設計・3D配筋(部分係数法・H29道示対応)
H29道示に準拠した各基礎形式及び液状化の判定による設計計算及び図面作成をサポートします。

■主な機能

  • 杭基礎:永続/変動作用における安定計算及び部材設計。また、杭頭結合部、負の周面摩擦力、斜杭に対応しています。偶発作用における基礎の非線形を考慮した解析に対応しています。
  • 鋼管矢板基礎、ケーソン基礎、地中連続壁基礎:安定照査及び部材照査に対応
画像をクリックすると大きな画像が表示されます。
 震度算出(支承設計)(部分係数法・H29道示対応)
H29道示に準拠した橋梁モデルの固有周期、設計水平震度、分担重量、慣性力の算定をサポートします。

■主な機能

  • 設計振動単位の自動判定による橋梁モデルの解析
    荷重係数および荷重組合せ係数を考慮した各計算を行います。分担重量、慣性力については、下部構造側での設計を考慮して、荷重係数および荷重組合せ係数の影響を除いた結果も算定します。
  • 鋼管矢板基礎、ケーソン基礎、地中連続壁基礎:安定照査及び部材照査に対応

■下部構造
製品内の下部構造作成機能を使用する他、下記スイート製品との連動も可能です。

  • 「橋脚の設計・3D配筋(部分係数法・H29道示対応)」
  • 「橋台の設計・3D配筋(部分係数法・H29道示対応)」
  • 「ラーメン橋脚の設計・3D配筋(部分係数法・H29道示対応)」
  • 「箱式橋台の設計計算(部分係数法・H29道示対応)」
  • 「ラーメン式橋台の設計計算(部分係数法・H29道示対応)」

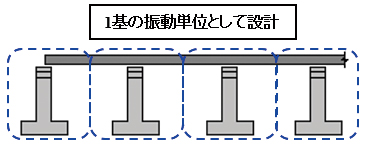

橋軸直角方向振動単位(左:H24道示、右:H29道示)
下部工基礎スイート(部分係数法・H29道示対応)製品構成・価格表
スイート建設会計
本製品は、円簿インターネットサービスとの共同開発による建設会計クラウドソフトです。
工事ごとに仕訳・工事台帳作成・財務書諸表作成まで行えます。UC-1 Engineer's Suite積算とスムーズに連携することが可能です。
 製品概要
工事ごとに仕訳、台帳作成、原価集計、財務書諸表作成が行え、工事進行基準や間接工事配賦にも対応しています。UC-1 Engineer's Suite積算(開発:フォーラムエイト)とのデータ連携により、設計から積算、会計まで一連の業務がスムーズに行えます。
今後の製品ラインナップ・機能拡張としては、給与計算との連携などを予定しています。また、建設業界向けに加えて、一般向けの法人会計ソフトや給与計算ソフトも展開していきます。

図1 メイン画面 図2 CIM連携を強化
 プログラムの機能
  • 仕訳入力時の工事コード入力により原価を工事別に計上
  • 工事台帳を作成し、工事別の原価を集計
  • 工事完成基準及び工事進行基準による工事収益を計上
  • 間接費の配賦機能を搭載
  • 建設業会計における勘定科目から、各種財務諸表を作成
  • 完成振替、間接費配賦の自動仕訳機能を搭載
 UC-1 Engineer's Suite積算との連携
エンジニアスイート製品は、国土交通省が推奨しているCIMを支援しています。とりわけ、UC-1製品では、設計→数量算出(図面)→積算を実現し、UC-1製品の図面機能には、3D配筋を描画する機能を有し、鉄筋の干渉チェック、設計ミスを軽減する事ができます。
設計(計画)→数量算出→積算→スイート建設会計へ連携することで、一連のCIMの実現に向けて加速させる事ができます。

図3 Suite積算連携による概算の実行予算管理 UC-1 Engineer's Suite 積算(左) スイート建設会計(右) 図4 共通工事費の配賦機能
 製品ラインナップ
建設業ユーザ様向け

一般企業ユーザ様向け

会計クラウドサービス価格  (※価格は税別表示です)
製品名 新規価格 サブスクリプション
契約 1年
リリース日
スイート建設会計 250,000円  100,000円  2018年2月28日
スイート法人会計 150,000円  60,000円 2018年 9月
スイート建設会計/法人会計経費精算オプション 25,000円  10,000円 2018年 9月
スイート給与計算 ―出面管理― 250,000円  100,000円 2018年 12月
 スイート給与計算 150,000円  60,000円  2018年 12月
※初年度サブスクリプション契約は新規価格に含まれます。
※レンタルライセンスは通常製品同様の提供となります。
※ライセンスは入力無制限ですが、出力はライセンス数のみになります。
(Up&Coming '18  春の号掲載)
