帮 助主题：FEM / Engineer's Studio®

地震波型与抽出钥匙间的关系

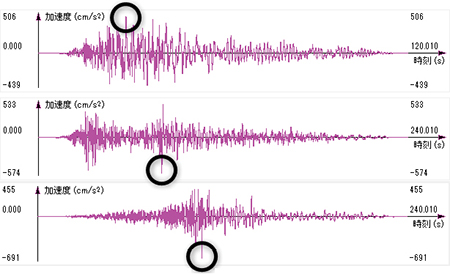

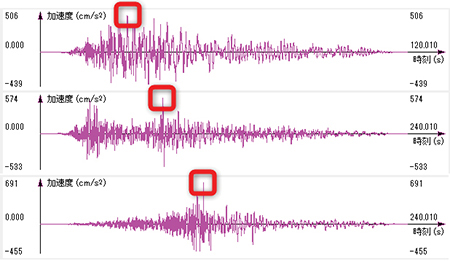

在道路桥动态解析中有三种地震波的波形。本次考察的是各个波形的最大加速度符号和抽出关键之间的关系。 地震波形的最大加速度与解析结果的例子 图1是日本道路协会提供的“适用于1、3型地壳”的三种波形。最大加速度分别朝向正面、侧面、背面。 図1　日本道路协会“适用于1、3型地壳”的三种波形 在此情况下最被公认的提取数据结果如表1所示。Max、Min、Abs分别是最大值、最小值、绝对值的意思。表格中的数值只是其中一例。这个结果 也对应着输入波形的最大最小加速度。比如，波形2对应的地震波形最大加速度在背面，最大对应值也在是负数。波形1和波形3也是同理。 商品名 波形1 波形2 波形3 平均 Max 12 4 8 8 Min -6 -10 -11 -9 Abs 12 10 11 11 表1　最大对应值和平均值 在表1中，也记录了各个波形最大对应值的平均值。根据表格可知，Abs的最大值是11，而Max和Min都是比11要小的值。产生此结果的原因是 所求数据为各个波形的Max的平均值和Min的平均值。这样的话，对应值的平均值会根据提取关键的种类发生变化。乍一看，使用作为提取关键之一的 Abs是出于设计安全的考虑，但是这么做也不一定能保证 安全。断面的配筋状态在上下或左右非对称状态时，曾用过非对称型Ｍ−φ特性，这时剪切强度的上下左右幅度并不一样。因此，在断面和构造是非对称状 态时，不能采用Abs作为提取关键。  三种波形的最大加速度总结 由于波形加速度的正负值在物理学上没有意义，所以将图2那样的3种波形都设定为正面的最大加速度，并将波形2和波形3的正负值反转来使用的话，就可以将提取关键变成表2所 示。各栏的最大反映值都在Max一栏。从平均结果来看，提取关键Max和提取关键Abs数值相同。这也是根据获取提取关键的不同而 产生的不同结果，这么可以防止出现失误，并且更加容易解释分析结果。 図2　日本道路协会“适用于1、3型地壳”的三种波形 製品名 波形1 波形2 波形3 平均 Max 12 10 11 11 Min -6 -4 -8 -6 Abs 12 10 11 11 表2　全部位于正面的波形的最大值与平均值 将最大加速度整理后的地震波 安装文件夹中收录了最大加速度全部位于正面的波形文件。默认安装的状态下位于以下位置，请放心使用。 C:\Program Files (x86)\FORUM 8\Engineers Studio 8.0.1\Samples\Waves\BridgeDesign-H24 　　L1-I_II_III.esx （等级1、适用于�T、�U、�V种类型地基的3种波形） 　　L2-TypeI-I.esx （等级2适用于种类�T、�T种类型地基的3种波形） 　　L2-TypeI-II.esx （等级2种类�T、�U种类型地基的3种波形） 　　L2-TypeI-III.esx （等级2种类�T、�V种类型地基的3中波形） 　　L2-TypeII-I.esx （等级2种类�U、�T种类型地基的3种波形） 　　L2-TypeII-II.esx （等级2种类�U、�U种类型地基的3种波形） 　　L2-TypeII-III.esx （等级2种类�U、�V种类型地基的3种波形） 小结 虽然普遍认为若使用提取关键Abs一般可以保证设计上的安全性，但是在断面配筋状态和构造物非对称状态时并不能采用Abs。这时候将 Max或Min 的平均值最大化，即将波形最大加速度符号进行整理就显得很重要了。

前ページ 　　 インデックス

(Up&Coming '19　春季刊登载)
