| ●UC-win/Road Ver.3.3 InRoads플러그인 | CAD＆VR |
●시작
｢CAD&VR｣의 제3탄으로써 개발중인 주식회사 벤트레 시스템사 ｢InRoads｣와의 데이터 연계 툴을 소개하겠습니다. 3차원 도로 설계CAD인 ｢InRoads｣에서 유효하게 CAD 데이터를 활용할 수 있고 또한, VR 시뮬레이션의 결과도 CAD 에 반영할 수가 있게 됩니다. 스무즈한 연계에 의한 CAD 데이터와 VR 시뮬레이션의 상호 데이터 변환을 실현합니다. 본 툴은 UC-win/Road 의 새로운 옵션으로써 2007년 2월말에 릴리스 할 예정입니다.
●InRoads
｢InRoads｣는 도로 건설 프로젝트에 있어서 설계에서 건설 현장까지의 도로･토지 설계 작업에서 필요한 모든 기능을 갖춘 ｢3차원 토지 조성/도로 설계 시스템｣입니다. 나선, 독립된 비탈이나 수로의 제어등을 포함한 유저 정의의 표준적인 단면, 파라메터릭 드라이븐적인 의사 결정표등, 관련적으로 연계한 고도의 DTM기능을 제공하고 있습니다. 평면도, 측면도, 단면도, 사선의 분석 모델의 등고선 그림이 유저의 표준으로 추출할 수가 있습니다.
| 주요 기능 ･토지조성 ･클로소이드 완화 곡선을 고려했다 수평노선 ･설계 속도에 맞춘 자동 뱅크 작성 기능 ･도로 단면의 자동 작성과 표시 ･현황 지형과 계획 지형으로부터의 토공량 계산 |
 |
 |
●UC-win/Road와의 연계 기능

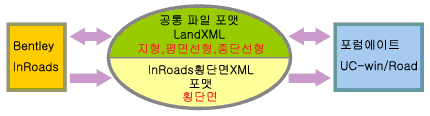

LandXML파일로의 열기･쓰기 기능에 준하여 데이터 교환을 합니다. 또한 횡단면 데이터에 대해서는 InRoads가 가지는 독자 XML포맷을 이용하여 교환합니다. (단, InRoads에서UC-win/Road로의 열기만 대응) 한결같은 인터페이스를 채용하고 있기 때문에 양 포맷을 동시에 가져오고 통합한 형태로 지형과 도로의 3차원 모델이 생성됩니다. 반대로 UC-win/Road에서LandXML 데이터를 출력하여 InRoads측에서 지형과 도로 선형 정보의 열기가 가능합니다.
| ●데이터 교환 기능의 특징 ･데이터 열기: 도로의 신규생성(평면선형, 종단선형, 횡단면) 도로의 갱신(평면선형, 종단선형, 횡단면) 트리 표시에서 대상으로 할 데이터의 지정 ･데이터 쓰기: 대상이 되는 도로･지형의 지정 InRoads→UC-win/Road :임포트시 선택 트리 뷰  |
 |
 |
|
●사양 개요
| InRoads→UC-win/Road | UC-win/Road→InRoads | |
| 평면선형 | 요소 마다에 분별된 선형요소를 IP법에서의 이하의 4개중 어느쪽인가에 합성해서 도로를 생성한다. (1)완화곡선-원-완화곡선 (2)완화곡선-원 (3)원-완화곡선 (4)원 |
IP법에서의 선형 정보를 선형 요소 (직선, 클로소이드, 원)의 모든 파라미터 정보로 분해해서 출력한다. |
| 종단선형 | 기점･종점 표고와 종단변화점에서의 교점 높이, VCL로 변환한다. 교가･터널 구간도 열기 가능 | |
| 종단면 | 단면 형상 전부 열기 가능. 단, 법면은 열기 범위의 지정 가능 |
미대응 |
| 지형 | TIN, 등고선, 경계선 데이터를 열기. <케이스1> 국토지리원 50m 표고 데이터(2차 메쉬상)에 패치데이터로써 열기. <케이스2> 임의 지형 20km×20km를 베이스로 그 중앙에 패치데이터로써 열기. |
UC-win/Road가 가지는 지형데이터를 TIN(삼각형 패치) 데이터로써 출력한다. |
 |
 |
|

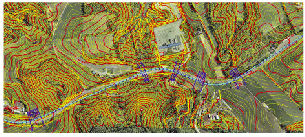

| ▲InRoads→UC-win/Road: 열기 전의 도로 3D 모델 | ▲InRoads→UC-win/Road: 열기 후의 도로 3D 모델 | |

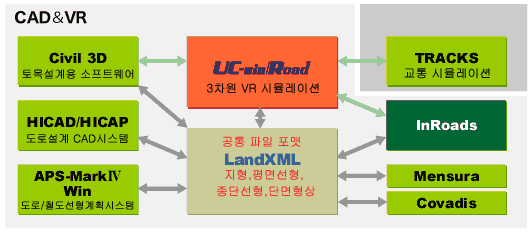

 ▲UC-win/Road 데이터 교환 대응도 |
||
■UC-win/Road Ver.3.3 InRoads 플러그인 릴리스 예정일 : 2007년 2월말
