新製品紹介

●切梁式二重締切工の設計計算(韓国版) 設計要領第二集 平成12年1月 日本道路公団 11章
「6.二重締切りの設計」に準ずるプログラム

●プログラムの概要
「切梁式二重締切工の設計計算(韓国版)」の製品名は「TEMPO Strut Double Wall」(略して「TempoSDW」)です。TEMPOは仮設シリーズの総称であると同時に、テンポよく設計計算が出来るという意味で考案したネーミングです。「土留め工の設計」韓国版「TEMPO Retaining Wall」に次ぐ、シリーズ第二段になります。いずれの製品も韓国基準に準拠したものです。
図1 TEMPO Strut Double Wall  オープニング画面


●主な機能追加
 本製品は、日本版「切梁式二重締切工の設計計算」の全ての計算機能を継承した上で、新たに、次の機能追加を行っています。

1. 安定計算の対応
 偏圧が作用する場合には、これに対する安定な幅を決めなければなりません。本プログラムでは、与えられた堤体幅に対して、
   (1)河床面に関する偏圧による転倒モーメントに対する安定
   (2)河床面に関する偏圧によるすべり出しに対する安定
 について照査します。偏圧として流水圧と衝突荷重を考慮することができます。
 この計算機能につきましては、日本版において次期改訂時に対応する予定です。

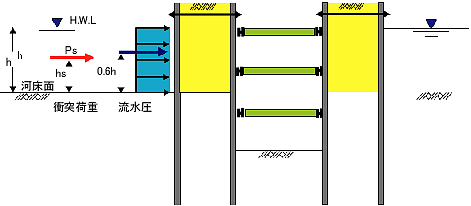

▲図2 偏圧のイメージ図

2.連続ばりモデルの対応
 日本では、断面力を単純ばり法で算出しますが、韓国では、複数の切梁を支点とした連続ばりモデルで断面力計算を行う場合がります。

3.EXCEL出力の対応
 韓国では、発注者への成果品としてEXCELによる設計計算書が必要です。
 本製品では、F8PPF出力機能に加え、EXCEL出力にも対応しました。


●今後の開発内容
 本製品につきましては、日本版において、前述の安定計算の対応、並びに図面作成、数量計算書作成に対応する予定でおります。
 リリース時期は2008年3月頃となる予定です。


■切梁式二重締切工の設計計算(韓国基準版) 販売開始日:2007年9月


(Up&Coming '07 秋の号掲載)
