●UC-Draw Ver.5 土木専用2次元汎用CAD、朱書き機能対応版

●はじめに
 「UC-Draw Ver.5」は、汎用CADであると同時にさまざまなオプション機能を備えた、土木専用の2次元CADソフトウェアです。
 作図・編集・プリンタ/プロッタ出力、DXF、DWG入出力、SXF入出力といった図面作成のための一連の機能をすべてサポートしています。汎用CAD機能に加え、土木専用CADとして、計算機能のある鉄筋表生成機能、ワークシートによる作表機能、ラスターベクタ混在編集が可能なラスター機能、シンボル集、帯表/柱状図作成機能、線形変換機能、任意形RC構造物配筋図など土木汎用CADとして、強力に威力を発揮します。配筋図製品、UC−1設計シリーズと連携し、土木製図をトータルにサポートします。
 また、有償オプションとして、道路基盤属性付き図面を効率的に作成することがでる、「道路完成平面図オプション」をリリースしています。


●新バージョンの主な改訂内容
 新バージョンでの主な改訂内容を以下に示します。

1. 機能追加
 1) 財団法人日本建設情報総合センターにおいて策定された「拡張DM−SXF変換仕様(案) 第一版 平成18 年6 月」に対応した拡張DM入出力機能を含む「測量(S)」メニューを追加しました。
  ・拡張DM読み込み(O)
  ・拡張DM保存(S)
  ・拡張DM−SXF変換属性付加(A)
  ・拡張DM−SXF変換属性編集(E)
  ・拡張DM−SXF変換属性削除(D)
  ・拡張DM−SXF変換属性一覧(L)
  ・拡張DM−SXF変換属性表示設定(A)
  ・拡張DM-SXF変換属性表示(V)

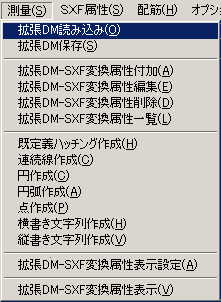

▲メニュー

▲DM図面

▲拡張DMデータ読み込み

▲拡張DMデータ保存

▲編集画面

▲一覧表示画面

2. 機能拡張・改善
 1) 「ファイル(F)→SXFファイル比較(L)」で、「SXF Ver3.0」のファイルを比較できるように機能拡張しました。
  ・図面表題欄の比較
  ・属性情報の比較
 2) 「設定(S)→システム設定(S)→色設定(U)」で、背景色を既定義色から選択できるように機能拡張しました。
 3) 「SXF属性(S)→SXF属性のみ表示(O)」で、SXF属性のみ表示できるように機能拡張しました。
 4) 「設定(S)→線種ピッチ定義(P)」で、図面毎の線種ピッチを設定できるように機能拡張しました。
 5) 「作図(A)→引出線(I)→SXF準拠引出線(X)」で文字列の角度を指定できるように機能拡張しました。
 6) 「設定(S)→図面設定(Z)」の図形名称、「設定(S)→レイヤ設定(L)」のレイヤ名称、「設定(S)→スケールシート設定(C)」のスケールシート名称で空白を許可しないように機能改善しました。
 7) 「設定(S)→システム設定(S)→基本表示設定(H)」でモノクロラスターの反転表示が出来るように機能拡張しました。

3. おわりに
 本製品では、今後も、測量コマンドへの対応をはじめとして、ユーザーの皆様からお寄せいただいた御意見、御要望を取り入れ、更に便利で強力な製品となることを目標としていきたいと考えております。
 本製品が皆様の業務のお役に立てることを願っております。

■UC-Draw Ver.5 リリース予定日:2008年3月

(Up&Coming '08 早春の号掲載)
