新製品紹介

●TempoSDW Ver.2 「切梁式二重締切工の設計」韓国基準版)

●プログラムの概要
 「切梁式二重締切工の設計」の韓国基準版である「TEMPO Strut Double Wall Ver.2」について紹介致します。TEMPOは韓国基準版仮設シリーズの総称で、現在、「土留め工の設計」である「TEMPO Retaining Wall」と本製品の2種類で構成されています。

●主な機能追加
 本製品は、日本版「切梁式二重締切工の設計」の基本的な計算機能を継承した上で、新たに、以下について機能追加を行っています。
  1. 堤外側河床面の洗掘防止施設の対応
    洗掘防止施設(図1参照)として、捨石マウンドを考慮できるようにしました。マウンド形状を考慮した外側壁の設計計算、波圧計算に対応しました。

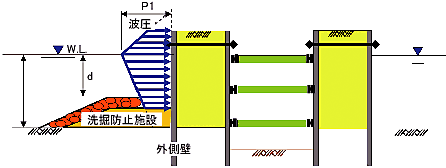

    ▲図1 洗掘防止施設を考慮した波圧のイメージ図

  2. 波圧の計算、波圧作用時の根入れ計算、断面計算の対応
    波圧式として、合田式、黒田式、広井式に対応しました。波圧作用時の外側壁の設計は、漁港・漁場の施設の設計手引き(財)全国漁港漁場協会の「二重矢板式防波堤の設計」に準じて、頭部変位量の計算、並びに、断面力の計算・断面照査を行います。

  3. 引張材種類としてタイケーブルへの対応
    タイケーブル(アンカー材)のテーブルを用意し、断面照査が行えるようにしました。

  4. 隅角部の引張材配置方法として格子状配置に対応
    隅角部における引張材の配置方法として、図2(a)に示す放射状配置に加え、図2(b)に示す格子状配置に対応しました。

    ▲図2(a)隅角部放射状配置 ▲図2(b)隅角部格子状配置

●今後の開発内容
 波圧を考慮した外側壁の設計計算につきましては、将来的に、「切梁式二重締切工の設計(日本版)」に反映させる予定です。

■TempoSDW Ver.2  リリース予定日:2009年1月
(Up&Coming '09 新春特別号掲載)
