 ●xpswmm 総合情報 Vol.10

●xpswmm2009リリース
 日本国内における内水ハザードマップの作成の遅れを対策するため、昨年末から国土交通省にて内水ハザードマップに関する技術指針についての検討会が設けられており、指針改訂を含む市町村レベルでの内水ハザードマップの作成が推進されていく見込みです。氾濫解析と管内水理解析とを連動させた精緻な内水氾濫シミュレーションを特徴とするxpswmmの本領発揮されるステージが広がる中、今春、xpswmmの新バージョンが製品名を新たに『xpswmm2009』としてリニューアルされました。


●開発計画
 今後、xpswmm2009英語バージョンの日本語及び中国語カスタマイズを行い、日本語版xpswmmj2009及び中国語版xpswmmc2009のリリースをスケジュールしておりますので、リニューアルされるxpswmm2009に是非ご期待下さい。

●新機能
 リニューアルしたxpswmmにおける新機能の使用例をご紹介します。

◆CADコネクター
 CAD図面においてマンホールや管路、副流域がレイヤー別に分けられている場合、レイヤーを直接ノード・リンク等にコンバートできるので、モデル作成が大幅に省力化されます。

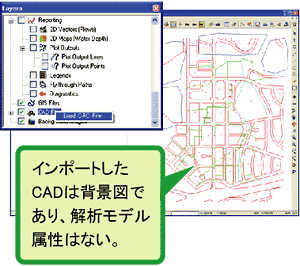

背景図としての
CADファイルのインポート



↓




CADファイルのインポートによる
リンクの自動設定



↓

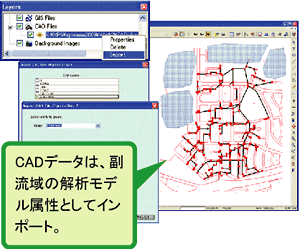

CADファイルのインポートによる
副流域の自動設定








◆Land XMLのインポート
 Land XMLを介したデータ互換により、土木設計CAD(Civil3D)やVRソフト(UC-win/Road)、他の下水道設計ソフト(iPipe)で作成した下水道管網や地表面TINファイルをxpswmmにインポートできます。例えば、iPipeでの設計計算結果(上流側管底高・下流側管底高・管径)及び地表面TINをそのままxpswmmの解析用モデルとして使うことができるようになりました。


▲設計ソフト(iPipe)で作成した下水道ネットワーク
→
▲xpswmmでのLand XMLのインポートによる
  解析モデル自動生成


 ここで、下水道設計ソフトにて土被り設計条件として使用した地表面TINファイルは、xpswmmにおける二次元氾濫シミュレーションにおける氾濫原として、新たな用途で使うことができます。

▲インポートした地表面TINファイルでの地表面横断図の出力


◆UC-win/Road for xpswmm 開発中
 xpswmmの三次元可視化を実現するツールで現在、フリーの解析結果(浸水深)を提供していますが、これを拡張し、「流速」、「ハザード」を動的に表示でき、下水道等ネットワークのモデリングをインポートできるツールを開発中です。



xpswmmセミナー

 ●日時 2009年 6月 23日(火) 13:30 〜 16:30   ●参加費 : \15,000 (1名様・税込 \15,750)
 ●本会場 フォーラムエイト東京本社 GTタワーセミナールーム  TV会議システムにて 東京・大阪・名古屋・福岡にて同時開催

xpswmm体験セミナー(中国:上海・北京)

 ●日時 2009年 6月 10日(水)   ●参加費 無料

下水道展’09東京

 ●日時 2009年 7月 28日(火)〜31日(金)  http://www.gesuidouten.jp/   ●会場 東京ビッグサイト
