신제품 소개

●UC-win/Road for OSCADY 3차원 리얼타임 VR소프트웨어

●개요
 OSCADY PRO는 교통신호를 설계하기 위한 교통 해석과 현시의 최적화를 중심으로 한 소프트웨어입니다. UC-win/Road의 제휴 기능으로써 OSCADY PRO의 해석 결과를 3D의 VR공간에서 확인 가능합니다. 교차점의 개발, 또 현시의 개선을 보다 매력적이고 알기 쉽게 설명할 수 있는 것을 목표로써 개발한 제품입니다.
▲교차점 3D가시화의 예

●OSCADY PRO에 대해서
  신호 현시와 배열의 자동 설정을 할 수 있으며, 최적화된 신호 용량과 정체, 교통 신호의 단계적이며 신속한 최적화가 가능합니다. OSCADY PRO의 일본 버전은 『개정 평면 교차의 계획과 설계 기초편 제3편, 교통 공학 연구회 2007년 7월』에 준거하고 있습니다.
 최적화를 하기 위해서, 대응할 신호 현시와 신호가 바뀌기 까지의 타이밍을 베이스로 하여, 자동적으로 현시의 설정을 합니다.

▲교차점의 형상 ▲신호 현시

신속한 편집이 가능:설치 도로, 교통흐름, 차선, 신호 현시의 설정, 신호 현시, 위치


●제휴 내용
 OSCADY PRO로부터 UC-win/Road로 변환할 수 있는 항목은 아래와 같습니다.

설치 도로:
도로의 위치, 차선수, 폭과 명칭의 자동적인 임포트, 게다가 노면 텍스처의 설정이 가능합니다.

교차점 형상:
UC-win/Road의 교차점 자동 생성 기능에 의해 3D형상 및 노면 마킹의 가시화를 합니다.

교통흐름:
차선마다의 교통량, 교차점에서의 좌회전, 우회전, 직진의 비율, 및 교통의 차량 분포를 자동적으로 임포트 가능합니다.

현시:
OSCADY PRO의 현시 정보를 변환하고, UC-win/Road의 신호기의 설정을 자동적으로 실시합니다.


●특징
복수의 결과를 임포트:
복수의 해석 결과를 동시에 임포트하여, 나란히 표시하는 것이 가능합니다. 최대의 신호 용량, 최소의 지연, 및 복수의 교통량에서의 교통 상태가 비교 가능합니다.

교통 프로파일의 변환:
주행 차량의 종류를 설정하는 기능입니다. OSCADY PRO에서는 평균 PCU(Passenger Car Unit)에서 교통 차량의 특징이 정해집니다. 간단하게 해석하면 PCU계수가 차량의 크기를 나타냅니다. UC-win/Road에서는 커스터마이즈 가능한 차량 3D모델의 라이브러리로부터 평균 PCU를 교통 프로파일로 변환합니다. 방법으로써는, 각 3D모델의 PCU계수에 따라서 정규 분포를 이용하여 적절한 모델의 비율을 계산합니다.

▲최대의 용량과 최소의 지연을 임포트

차선마다의 교통량 설정:
본 기능의 개발로 UC-win/Road의 교통 생성 기능을 개선하고, 종래 도로의 모든 차선의 교통량 설정(교통량과 교통 프로파일)로부터 차선마다의 설정으로 변경했습니다. 상세한 교통 설정이나 전용 차선의 표현이 가능하게 됩니다.

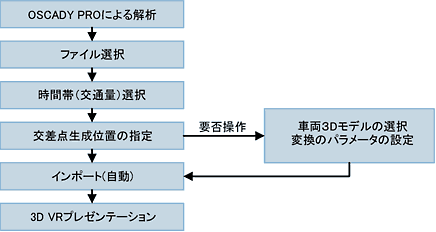

심레스한 조작성:
수차례의 클릭만으로 임포트하고 싶은 해석 결과와 교차점의 배치를 지정하여 데이터의 가져오기를 할 수 있습니다. 변환의 파라미터를 조절하고 싶은 경우는 디폴트 설정의 변경이 가능합니다.

▲교통량의 설정 화면 ▲설정 화면



OSCADY/TRANSYT체험 세미나

 ●일시 : 2009년 10월 20일(화) 13:30~16:30   ●참가비 : 무료
 ●본 회장 : 포럼에이트 동경 본사 GT타워 세미나룸 TV회의 시스템으로 동경・오사카・나고야・후쿠오카에서 동시 개최


■UC-win/Road for OSCADY 릴리스 예정일:2009년 8월말
(Up&Coming '09 가을호 게재)
