新製品紹介

●下水道管鉛直断面の計算(RC管,陶管)
●下水道管鉛直断面の計算(強プラ管,ダクタイル鋳鉄管)
下水道管本体鉛直断面の耐震設計計算プログラム

●はじめに
 「下水道管鉛直断面の計算(RC管,陶管)」及び「下水道管鉛直断面の計算(強プラ管,ダクタイル鋳鉄管)」は、水工シリーズの下水道管関連製品における第1弾として1月にリリースいたしました。現状におきましては、第2弾としまして「下水道管軸方向の計算」及び「下水道管継手の計算」の開発を行っております。これらの製品におきましては、
 ・入力インターフェース及び出力書式の統一
 ・地盤データの共有
等を目指し、製品開発に取り組んでおります。

 なお、「下水道管軸方向の計算」及び「下水道管継手の計算」は3月末のリリースを予定しております。今しばらくお待ちくださいますようお願い申し上げます。今回は、第1弾として1月にリリースいたしました「下水道管鉛直断面の計算(RC管,陶管)」及び「下水道管鉛直断面の計算(強プラ管,ダクタイル鋳鉄管)」における製品の紹介をさせていただきます。


●機能概要

  1. 基準類・参考文献
    • 「下水道施設の耐震対策指針と解説−2006年版−(社)日本下水道協会」
    • 「下水道施設耐震計算例−管路施設編−前編 2001年版(社)日本下水道協会」
    • 「JSWAS A-1,A-2,R-2,R-3,K-2,G-1(社)日本下水道協会」
    • 「大規模地下構造物の耐震設計法・ガイドライン(案)」

  2. 計算内容
    • 下水道管鉛直断面の耐震照査(レベル1,レベル2)を行います。
      なお、「下水道管鉛直断面の計算(RC管,陶管)」は「FRAME計算」、「下水道管鉛直断面の計算(強プラ管,ダクタイル鋳鉄管)」は「大規模地下構造物の耐震設計法・ガイドライン(案)」の「近似計算法」を用いて、耐震照査を行います。

  3. 計算条件
    (1)「両製品共通」
    • 「埋戻し土」及び「水位」の考慮が可能。
    • 鉛直土圧は、「直土圧」か「テルツァギーのゆるみ土圧」かの選択が可能。
    • 地盤の特性値及び固有周期の直接指定が可能。
    • 登録管材の編集が可能(管材については基準値として初期登録されています)。

      ▲地盤画面 ▲基準値画面

    (2)『下水道管鉛直断面の計算(RC管,陶管)』
    • 管種は、以下から選択が可能。
    • 開削工法用鉄筋コンクリート管
    • 推進工法用鉄筋コンクリート管
    • 開削工法用陶管(セラミックパイプ)
    • 推進工法用陶管(セラミックパイプ)
    • 計算における節点分割数は、「24」、「36」、「48」から選択が可能。
    • FRAME計算における地震時水平力に対する支持条件は、「法線・接線方向モデル」か「X・Y方向モデル」かの選択が可能。

      ▲[法線・接線方向モデル]
      分布バネで支持し、分布荷重を載荷します。
      ▲[X・Y方向モデル]
      支点バネで支持し、集中荷重を載荷します。

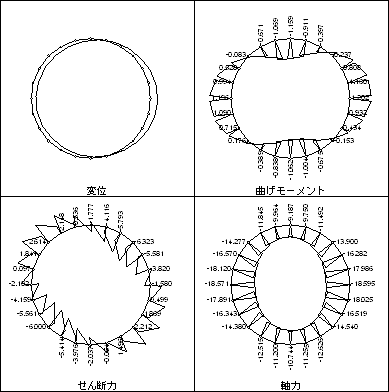

      ▲計算書の断面力図

    (3)『下水道管鉛直断面の計算(強プラ管,ダクタイル鋳鉄管)』
    • 管種は、以下から選択が可能。
    • 強化プラスチック複合管
    • ダクタイル鋳鉄管
    • 断面力の算出における分割角度は、「1」、「2」、「5」、「10」、「15」から選択可能。
    • せん断弾性係数算出位置は、「表層地盤」か「管頂」から選択が可能。


●おわりに
 以上、プログラムの概要を紹介させて頂きました。今後もユーザの皆様からのご要望を取り入れ、改良・改善を加えてまいります。どうぞご期待ください。


■下水道管鉛直断面の計算(RC管,陶管) リリース日:2010年1月8日
■下水道管鉛直断面の計算(強プラ管,ダクタイル鋳鉄管) リリース日:2010年1月8日
(Up&Coming '10 新春号掲載)
