Engineer's Studio®
面内 Ver.2
  Ver.up
 Engineer's Studio®・ES面内 活用セミナー
●日 時 : 2011年 4月19日(火)、 9:30〜16:30
●参加費 : 15,000円 (1名様・税込 15,750円)
●本会場 : フォーラムエイト東京本社GTタワーセミナールーム
※TV会議システムにて 東京・大阪・名古屋・福岡にて同時開催
任意形平面骨組の面内解析プログラム

最新版製品価格 リリース予定● 2011年4月
UC-1 構造解析/断面
Engineer's Studio®面内は、3次元解析を行う製品Engineer's Studio®を2次元解析版へダウンサイジングした製品で、平面骨組構造解析を行うプログラムです。今回の改訂では、
  1. 断面形状を入力する機能
  2. 一軸曲げの断面計算と入出力
  3. 列車荷重「E荷重」の牽引分布荷重を考慮した活荷重の計算
の3点について機能追加を行いました。1. は無償、2. と 3. は有償での提供となります。
 断面形状を入力する機能
従来では断面形状を入力せず、断面定数(断面積Aや断面二次モーメントI)を直接入力してフレーム計算を実施していました。
今回の改訂より、断面形状の入力を追加して断面定数を自動算出してからフレーム計算を行う機能を追加しました。断面形状は、矩形、小判(横)、小判(縦)、円形、I桁、T桁、ダブルT桁、箱桁、円孔ホロー桁に対応しています(図1)。鉄筋の入力に関しては、各断面形状に対して被り量や有効高さを入力するようになりました(図2)。断面形状を入力することにより、断面高さを考慮したフレームの状態を確認することができます(図3)。

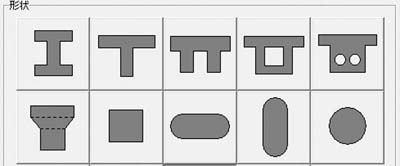

■図1 断面形状の種類

画像をクリックすると大きな画像が表示されます。
■図2 断面形状の入力と鉄筋の入力

画像をクリックすると大きな画像が表示されます。
■図3 骨組み図と断面付きの図

 一軸曲げの断面計算と入出力

主に道路橋示方書に準拠したRC断面に対する許容曲げ応力度照査、曲げ耐力照査、平均せん断応力度照査など、せん断耐力照査、最小鉄筋量の照査を行う機能をオプションとして用意しました。本プログラムは2次元平面内の解析なので一軸曲げの問題となり、入力画面や結果画面、およびレポート出力が簡単になりました(図4)。

結果画面では、許容値に対する応答値の比率を全面的に採用して一覧表示します。この比率が1.0を超えた場合に、NGとして赤く表示されます。すべての照査項目に比率が表示されるため、余裕のある設計となっているか、限界値ギリギリの設計になっているかが一目瞭然です。また、比率が厳しい順にソートする機能も搭載しています(図5)。

画像をクリックすると大きな画像が表示されます。
■図4 断面計算の入力画面
画像をクリックすると大きな画像が表示されます。
■図5 断面計算結果一覧画面

 列車荷重「E荷重」の牽引分布荷重を考慮した活荷重の計算
本プログラムには、「活荷重一本棒解析オプション」が用意されています。このオプションは主に道路橋の活荷重を想定した影響線解析です。今回の改訂では、鉄道の活荷重「E荷重」に対応しました。軸重を表す複数の集中荷重の後ろに牽引分布荷重を考慮して、影響線解析を行います(図6)。
画像をクリックすると大きな画像が表示されます。
■図6 列車荷重(E荷重)が影響線を移動するイメージ
(Up&Coming '11 新春掲載)
