 Multiframe 総合情報 Vol.23

Multiframeは、3次元骨組構造解析プログラムです。入力断面として、JIS規格の鋼材断面が標準で登録されている他、ユーザ任意の断面を使用することもできます。計算後、鋼構造設計規準(日本建築学会)に準拠した断面算定を行うことができます(オプション)。また、Ver.12から平板要素を用いた立体解析をサポートしています。

 サポートトピックス

Q.
MultiframeにてRC断面を使用した計算は出来ますか。

A.
Section Makerを使用する事によって、可能です。以下にその概要を簡単に説明いたします。
最初にコンクリートの材料を作成します。材料の追加はMultiframeでも可能です。例では「24MPa」のものを作成しています。なお、下表にはフレーム計算に必要なもののみ記載しています。

名前 24MPa
種類 コンクリート
密度 tonne/m3 2.498
E N/mm2 2.50E+04
G N/mm2 1.07E+04
ポアソン 比率 0.3
熱係数 1/℃ 1.00E-05

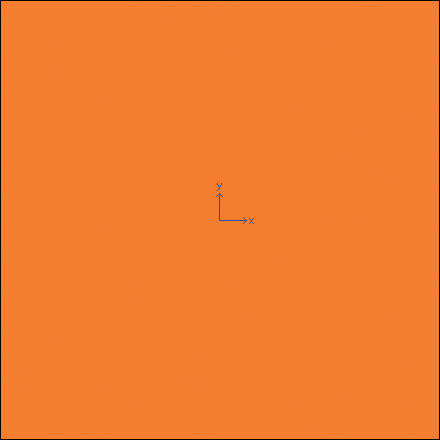

■図1 コンクリート断面

材料が作成できましたら、コンクリート断面を作成します。ここでは、1.0m×1.0mとしています。
比較のため、作成されたコンクリート断面のパラメータを確認しておきます。

コンクリート断面
質量 2.498 t/m
A 1.00E+00 m2
Ix 8.33E-02 m4
Iy 8.33E-02 m4
J* 1.41E-01 m4
E 2.50E+04 N/mm2
G 1.07E+04 N/mm2
EIx 2.08E+03 N/mm2
Eiy 2.08E+03 N/mm2

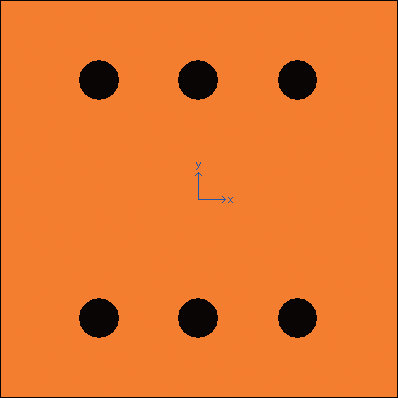

ここに配筋を追加します。単純化するために、φ100mm、@250の上下1段配筋としています。

■図2 RC断面

作成されたRC断面のパラメータを確認します。

RC断面
質量 2.75 t/m
A 1.34E+00 m2
Ix 1.14E-01 m4
Iy 9.77E-02 m4
J* 1.41E-01 m4
E 2.50E+04 N/mm2
G 1.07E+04 N/mm2
EIx 2.85E+03 N/mm2
Eiy 2.44E+03 N/mm2

コンクリート断面のものと比較すると違いがよく分かります。MultiframeではこのようにRC断面に限らず、異なる材料で構成された断面を作成した場合、材料のヤング係数の比で各パラメータを補正しています(ヤング係数比=Es/Ec:Es=鉄筋のヤング係数、Ec=コンクリートのヤング係数)。

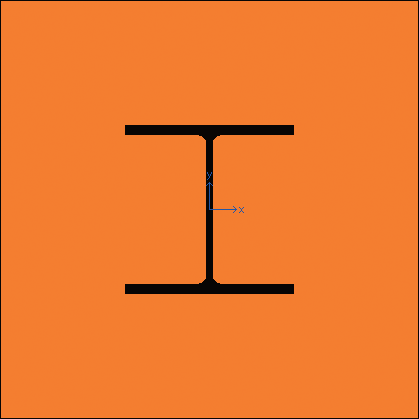

その他、下図のようなSRC断面なども同様に作成することができます(H-400x400x13x21)。

■図3 SRC断面

 有償セミナー

 Multiframeのユーザの方を対象に、有償セミナーを開催しています。
1日の講習で、1人1台のパソコンを使用した操作実習形式です。Multiframe、Section Makerのプログラム概要から、操作手順について、実務に即活かせる内容を1日で習得できるよう解説いたします。

TV会議システム
 弊社の各拠点をつないだTV会議システムを利用して、セミナーを開催いたします。お近くの会場をご利用ください。


3次元構造解析セミナー

 ●日時 : 2011年 12月 6日(火) 9:30〜16:30
 ●参加費 : \15,000 (1名様・税込\15,750)
 ●本会場 : フォーラムエイト東京本社 GTタワーセミナールーム TV会議システムにて東京・大阪・名古屋・福岡・仙台にて同時開催

Multiframe 開発元:Formation Design Systems
■Multiframe Ver.13 日本語版 2011年4月リリース済み
