슈퍼컴퓨터 클라우드(TM):
소음 측정 시뮬레이션 서비스(옵션)

UC-win/Road 소음 음향 슈퍼컴퓨터 해석・시뮬레이션 서비스 추가 옵션

가격●별도 견적 릴리스●2011년 9월 20일 클라우드 서비스

Design Festival 2011-3Days
2011년 11월 15일 (火)・16일(수)・17일(목):시나가와 플런트빌딩

Day3 「「슈퍼컴퓨터 클라우드(TM)서비스 개요」
 2011년11월17일(수)11:15~12:00 회의실A


 들어가며
 소음 측정 시뮬레이션 서비스는 「소음 음향 슈퍼컴퓨터 해석・시뮤레이션 서비스」(No.93호에서 소개)에 추가해서 선택하실 수 있는 옵션이며 다양한 현장에서의 건설 공사 ・ 교통 등의 소음 측정(임의 계측)과 그 결과를 제공합니다. 소음 해석과 소음 측정 현장의 VR 모델링 및 소음 해석 시뮬레이션 결과를 가시화하는 것과 더불어 실제 츨정 결과를 이용해주심으로써 해석 결과 확인과 비교 검토에 도움이 됩니다.
 그림1에 소음 측정 시뮬레이션 서비스 제공 흐름을 나타냈습니다.

■그림1 소음 측정 시뮬레이션 서비스 제공 흐름
■그림2 도로 소음 해석 ■그림3 건설 소음 해석 ■그림4 측정 현장의 VR 모델링
(시부야 모델)
 서비스 상세 내용
소음 측정 시뮬레이션 서비스
소음 측정을 크게 나누면 다음과 같습니다만 이 서비스에서는 「임의 계측」을 서포트합니다.

●임의 계측    : 특정한 기준을 생각하지 않는 오더메이드 계측
●도로 소음 측정 : 「소음에 관련있는 환경 기준 평가 매뉴얼 II.지역 평가편(도로에 접하는 지역)」2000년 4월 환경청 준거
●건설 소음 측정 : 「건설 공사의 소음 측정 요령(안)」2007뇬 (독)토목 연구소 준거

일반적인 소음의 종류
다음과 같은 소음 종류에 대해 평가 및 측정을 위한 매뉴얼이 정비되어 있어 ( )내엔 각각 예측 모델 명칭을 나타냅니다.
  일반 환경 소음
  도로 교통 소음(ASJ RTN-Model2008)
  재래 철도 소음
  신칸센 철도 소음
  항공기 소음
  건설 공사 소음(ASJ CN-Model2007)
이 서비스에서는 이 소음들 중에서 도로 교통 소음과 건설 공사 소음에 착목합니다.

측정 기재
  소음계(사운드 레벨 미터) : JIS C 1509-1
  교정기 : JIS C 1515
  레벨 레코더 : JIS C 1512(향후의 예정)
  데이터 레코더 : JIS 규정 없음 , 20Hz~10kHz 대응(향후의 예정)
  주파수 분석기 : JIS C 1513(향후의 예정)

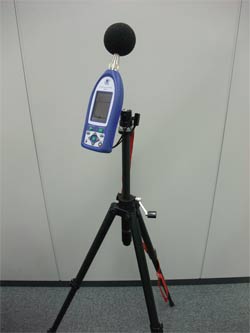

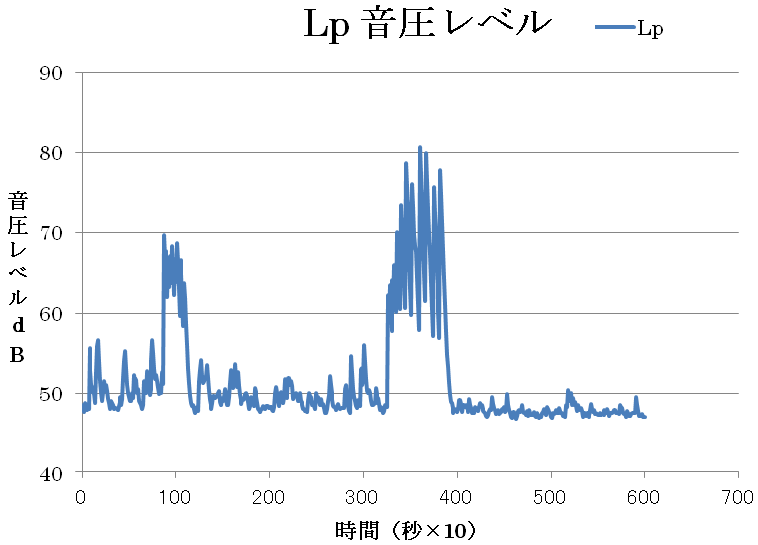

■소음계 NL-42 ■어느 지점에서 10분간 소음 계측을 했을 경우의 음압 레벨

 소음 해석 및 소음 측정의 적용 사례
철도
소음 해석 조건

음원수:1
수음면:200m×100m×1면
격자 점수:41×21×1면=861점
해석 단위 시간:0.01초
해석 실시간:0.45초
소음 측정 조건
(임의 측정)

측정수:4점(모두 지상)
측정 시간:1시간
공장
소음 해석 조건

음원수:1
수음면:200m×100m×1면
격자 점수:41×21×1면=861점
해석 단위 시간:0.01초
해석 실시간:0.45초
소음 측정 조건
(임의 측정)

측정수:2점(모두 지상)
측정 시간:30분
상업 시설
소음 해석 조건

음원수:1
수음면:200m×100m×1면
격자 점수:41×21×1면=861점
해석 단위 시간:0.01초
해석 실시간:0.45초
소음 측정 조건
(임의 측정)

측점수:4점(모두 지상)
측정 시간:4시간
비행 물체
소음 해석 조건

음원수:1
수음면:100m×100m×2면
격자 점수:21×21×2면=882초
해석 단위 시간:0.01초
해석 실시간:0.45초
소음 측정 조건
(임의 측정)

측점수:4(모두 지상)
측정 시간:12분
(Up&Coming '11 늦은가을호 게재)
