桥台的设计(中国规范版) Ver.2
倒T式桥台,重力式桥台的设计计算・图纸制作程序(对应中国规范)、对应3D配筋

价格●JPY231,000(新规) / JPY52,500(升级) 发布●2011年12月 桥梁下部工

 前言
 FORUM8作为更严密符合中国规范的UC-1系列,已经发布《RC截面计算》、《基坑设计 Ver.2》,接着正在进行《桥台设计 Ver.2》的开发。

 《桥台设计(中文版) Ver.2》是基于在日本热销的「桥台的设计 Ver.9」,以对应中国规范进行设计计算作为主要目的而开发出的产品。由于继承日语版的功能,能进行稳定计算、部材的设计之外,还实现一般构造图,配筋图的CAD制图。

■图1 主画面

 适用范围
主要适用范围如下。

适用规范 公路桥涵设计通用规范(JTG D60-2004)
躯体形状 倒T式,重力式(包含一字形,埋置式),任意形状
基础形式 直接基础,桩基础(现浇桩,PHC桩)
截面校核 桩体,前墙,底版前趾,底版后趾
荷载工况 组合 I ~IV的共20个工况

 功能以及特征
 中国规范中进行界限状态校核和使用状态校核的2种校核。界限状态校核对组合Ⅰ与Ⅱ工况进行终局强度(弯矩,轴力,剪力)的校核。使用状态校核对组合Ⅲ工况进行裂缝校核。

■图2 初始设定画面

 另外,荷载的处理也与日本规范不同,自重,土压力,汽车荷载等按照荷载种类分别乘以不同的补正系数(增加系数)。本产品能进行荷载补正系数的总括设定。任意荷载(用户定义荷载)也可在同一画面内进行设定,繁杂的荷载补正系数实现集中管理。

■图3 荷载补正系数一览画面

 基础形式对应直接基础和桩基础。在中国小规模桥台较多,直接基礎为主流。可在近年,随着地盘条件恶劣地点的施工事例的增加与桥台规模的不断增大,桩基础的事例正在增加。本产品对应在中国市场上常用的现浇桩和PHC桩,还能进行支持力的自动计算。
中国规范之下,在桩基础的设计中,地盘弹簧按从地表面的深度比例增强,呈现三角形或梯形的分布状态。在日本规范之下这不按深度同一地层作为一定。两者设计方法中存在着较大不同。

■图4 桩体数据的设定画面(PHC桩)

 在打印输出功能方面,应用能够输出设计条件和计算过程详细内容的日语版桥台设计的结果输出功能,采用了符合中国规范的输出格式。

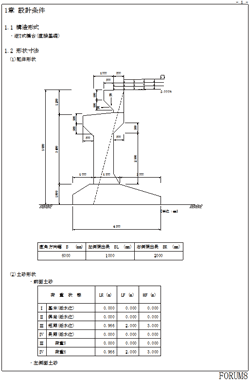

■图5 打印预览画面

 在中国的设计现场的现状要求在1天内完成设计与制图。由于本产品拥有CAD功能,只用本产品能进行从设计计算书的生成到制图的无缝处理,就能满足在中国市场的需求。

 结束语
 本产品为了适合中国市场的需求,发布后仍将根据用户的需求和意见进一步更新完善,继续进行开发以便适应更多用户的需求。
(Up&Coming '11 晩秋发行出版)
