   UC-win/Road Drive Simulator

四輪車型模擬器

UC-win/Road 產品頁面
UC-win/Road 產品頁面

UC-win/Road Experience Simulator
UC-win/Road 體驗模擬器

UC-win/Road Support System
UC-win/Road Support System

Drive Simulator Catalog
下載(PDF)
Product detailsPrice/purchase

  程序概要
ライン
完全控制環境下的綜合駕駛環境,可反復再現。
今年來駕駛模擬器被廣泛應用於車輛系統開發,ITS交通系統研究,駕駛員、車輛、道路和交通間的相互作用的研究等諸多領域。

簡單自由完成3DVR空間!
3D駕駛座艙、手動駕駛設備、多螢幕顯示均可直接裝備。
透過描繪選項可自由設定
駕駛環境。腳本的自定義功能則可提供Log文件進行解析。

UC-win/Road 駕駛•模擬器特徵
  •透過車輛本體的批量OEM實現低價格
•透過套裝軟體提供標準插件
•透過UC-win/Road作成自由的三維駕駛環境
•透過描繪選項再現豐富多彩的環境
•透過用戶自定義滿足高度的模擬需求
•承接展示會、講習會等短期使用的租賃服務

最新資訊
 UC-win/Road安全駕駛模擬器  ('10.06.09)
    符合駕駛模擬器型式認定基準的面向駕駛培訓學校的駕駛模擬器

 UC-win/Road SensoDrive Simulator  ('10.05.25)
    UC-win/Road 力反饋對應駕駛模擬器

 高速公路駕駛模擬器UC-win/Road體驗模擬器事例) ('10.03.31)

F8公司在2010年3月1日成功向高速公路相關社會貢獻協議會交付了高速公路相關社會貢獻協議會<高速公路駕駛模擬器>。
今後將逐步開始高速公路以及各設施相關的活動、展會等運用。

 ◆開始了3D立體駕駛模擬器(3ch大型拱形屏幕)的展示。 ('10.02.04)
    歡迎親臨FORUM8 東京總部、中目黑GT Tower 展示廳參觀各種設備產品。
     >> MAP

 ◆<ECO駕駛診斷體驗駕駛模擬器> 樣本視頻 ('09.08.06刊載)
    製作道路並體驗駕駛了駕駛模擬器。

 ◆刊載了UC-win/Road駕駛模擬器解說視頻 ('09.07.02掲載)
◆駕駛模擬器介紹動畫
-  http://vr.forum8.co.jp/traditional/
-  Forum8 UC-win/Road Drive Simulator : DigInfo(YouTube)

新產品資訊
-  UC-win/Road 自定義開發系統 (Up&Coming 2008 新綠號)
-  UC-win/Road 駕駛模擬器 (Up&Coming 2007 秋季號)

關聯產品
-  UC-win/Road Ver.3.04.00
-  UC-win/Road 駕駛模擬器(插入選項)

PR頁面
-  UC-win/Road 駕駛•模擬器

功能及特長
ライン
套裝系統 駕駛模擬器的活用
駕駛模擬器功能 客製化駕駛模擬器
表現性能 UC-win/Road 對應駕駛模擬器硬體

  套裝系統

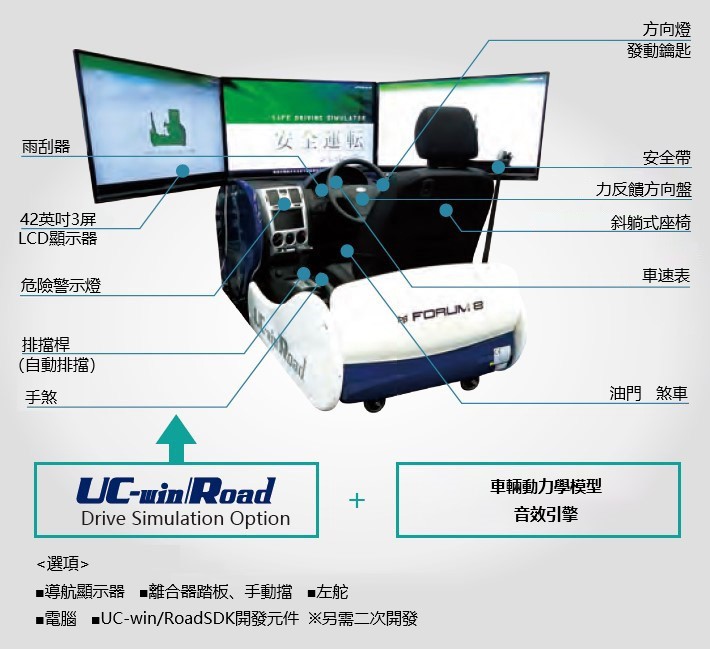

UC-win/Road和駕駛模擬器組成的套裝標準系統。
可追加導航型顯示器,運動平台的功能選項。

 駕駛模擬器•系統構成 系統價目單

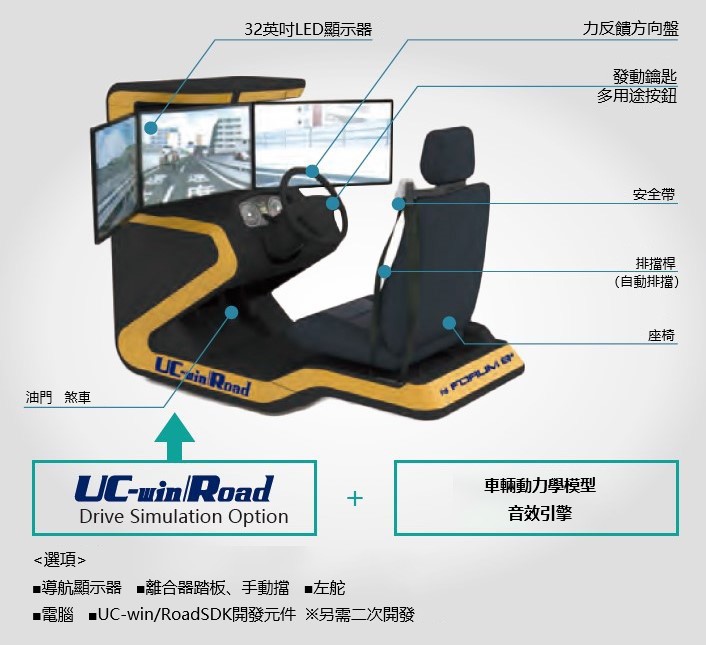

 UC-win/Road簡易模擬器   系統價目單

可使用ECO 駕駛模擬器插件。根據UC-win/Road的駕駛記錄,進行汽車燃料消費量計算,二氧化碳排放量計算及製作圖表。

基本構成:17”LCD monitor 3台/電腦1台(對應3畫面輸出)/方向盤/遊戲專用座位



 輕湊型駕駛模擬器系統  系統價目單






■輕湊型駕駛模擬器規格


 SimCraft模擬器  系統價目單



與UC-win/Road連接,可進行高品質虛擬實境沈浸型駕駛模擬的APEX GTC 3DOF運動模擬器。


 BlueTiger Flight模擬器  系統價目單



與UC-win/Road連接的完全運動型飛行模擬器。可進行逼真的三維空間操作。


駕駛模擬器•今後的推廣
1  駕駛模擬器的提供

  ・研究開發→大學、研究開發機構•團體、協會
  ・公路設計→公路工程公司、建設咨詢公司、路橋公司
  ・展示廣告→展覽館、展示系統、公路設施
  ・交通安全→交警、車管所、各種協會團體、保險公司
2  VR數據服務•腳本服務的提供

  • 現實環境、假想環境、娛樂、遊戲等提供各種適用於模擬的VR數據、腳本

3  UC-win/Road自定義開發 •SDK

  • 滿足廣泛需求的自定義開發組件
    支援客戶的客製化及系統重組SDK(成套開發組件) >> UC-win/Road SDK

4  基於VR-Studio的擴展

  • 提供更加大規模,高精度的三維空間,對應鐵道模擬/高精度車頭燈/環境光源

名城大學 理工學部 資訊工學科 「駕駛能力判定系統」

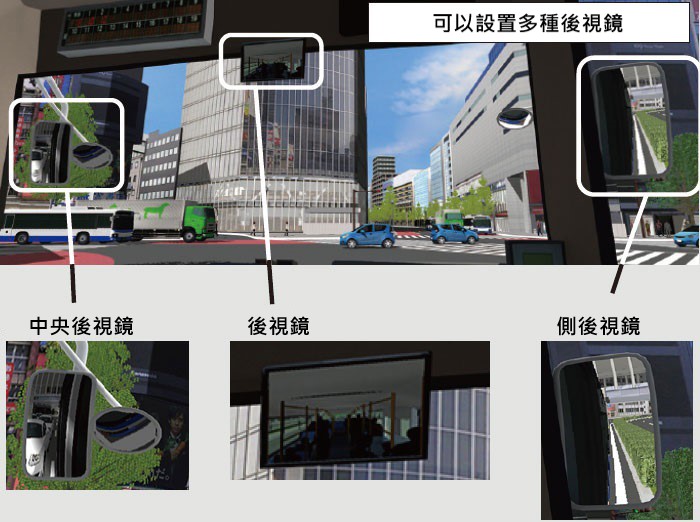

  駕駛模擬器功能
 標準模式

 ■標準模式: 駕駛・選項標準安裝機能

輸入 /輸出 數據
Simulator

UC-win/Road
加速踏板
煞車踏板
方向盤
煞車扳手
KEY_ACC
KEY_ON
相應按鈕5個
煞車燈亮
安全帶
変速裝置(自動)
平板燈
燈光高/低
信號燈
UC-win/Road

Simulator
發動機速度(RPM)
車輛速度

 用戶定義模式

 ■用戶自定義模式:根據用戶要求進行開發(另外預算)

輸入 /輸出 數據
Simulator

UC-win/Road
喇叭
離合器
変速裝置(手動)
O/D_OFF按鈕
未對應模擬
雨刷
UC-win/Road

Simulator
發動機溫度
燃料
發動機警示燈
緩沖氣袋警示燈
油壓警示燈
電池警示燈
燃料警示燈
後側門警示燈
車門警示燈
 自定義駕駛模擬器
超大型DS系統:6軸+偏擺・X Table以及8台集群電腦

  • 本公司與國外製造商技術協作構築超大型的模擬器。能夠對應6軸運動平台、並行裝置、360度投影儀、集群+控制電腦,即時處理等。也可對應對手排檔變速器和卡車。另外可利用UC-win/Road的3D·VR建模, 自由製作多種多樣的行車環境。
    同時還涵蓋了從Log測量,記錄到分析的所有模擬工序。



 4畫面自定義系統

  • 駕駛模擬器可按4畫面(前方、左右、後方)自定義顯示。
    不包含車身,由屏幕/投影儀/方向盤駕駛設備/煞車踏板/座位/PC構成。

    ■投影式三畫面駕駛模擬器

 表現性能
 確保幀率、防醉模擬器

 3ch、42'顯示器FPS(1秒幀數)計測結果
  1. 直線道路+交通流  幀率 124.5 FPS

  2. 交叉點+外部景觀+交通流  幀率 125.7 FPS

  3. 交叉點+外部景觀+交通流 2  幀率 110.4 FPS

  4. 交叉點+外部景觀(高精度)+交通流 顯示板設置=3畫面垂直同期  幀率 60.3 FPS
     ※ 畫面刷新率最大


  UC-win/Road對應駕駛模擬器硬體 (UC-win/Road Ver.3.1~對應)
 方向盤 (可向本公司購買)

  羅技方向盤 GT FORCE  http://www.logicool.co.jp/ja-jp/gaming/wheels/

  • 羅技PlayStation專用接續方向盤
  • 可使用方向盤與加速器
  • 使用USB接續,武器變換器及安裝盤
  • UC-win/Road中未使用力反饋功能
  • 可使用PC專用羅技方向盤(WING MAN)與PS專用安裝盤

UC-win/Road Ver4 傳統方向盤識別判定結果
(UCwinRoad 3.00.32)
  SIDEWINDER
FOREC EFEEDBACK WHEEL
SIDEWINDER
FOREC EFEEDBACK
WING MAN
PC用
GT FORCE
(PlayStation2 用)
方向盤

(與軸左右對應)
加速・
煞車

(與軸前後對應)
 ○ ※1  ○ ※1
 × ※2  × ※2

※1 無安裝盤
※2 羅技方向盤(PC用) 安裝PC Logitech Gaming Software 從http://www.logicool.co.jp/下載

  駕駛模擬器專用3畫面硬體

3畫面表示硬體
 構成例1 構成例2
CPU Intel
Xeon(R) X5460
Intel
Core2Duo E8500
記憶體
4GB 2GB
Graphics Card NVIDIA
Quadro(R) FX4600 786MB
2張
NVIDIA
GeForce9800GTX 512MB
2張
其他
音聲輸出(推薦5.1ch)
USB2.0接口 2個(在DS接續時使用)
費用概算
概算  ¥760,000 概算  ¥400,000

※ 2008年5月為止的可提供裝置。
※ 最新價格及規格等請與製造商確認。
   UC-win/Road插件(UC-win/Road Driving Sim標準)
ライン

  相關產品及系統
UC-win/Road


UC-win/Road插件(UC-win/Road Driving Sim標準)

駕駛模擬器插件 ECO駕駛插件
重播插件 LOG輸出插件
場景插件 集群插件
微型模擬播放器插件 S-PARAMICS 連接插件
通信插件選項 運動平台插件

 駕駛模擬器關聯系統

UC-win/Road 體驗模擬器 UC-win/Road 高速公路駕駛模擬器
UC-win/Road 安全駕駛模擬器 UC-win/Road 超大型DS系統
UC-win/Road 高齡駕駛模擬器 UC-win/Road SensoDrive Simulator
UC-win/Road船舶駕駛模擬器 UC-win/Road 自行車模擬器
施工機械人機界面施工機械 UC-win/Road 鐵路模擬器
UC-win/Road  輪椅模擬器 3D立體系統
UC-win/Road 簡易型模擬器
  UC-win/Road

UC-win/Road是透過簡單PC操作來完成三維虛擬實境(VR=虛擬顯示),極具實用性的即時VR軟體。在互動的三維空間下,可即時進行操作,公路規劃、設計,在各種公共事業及民間開發中,作為各方面相關人員的共同語言,為達成協議共識發揮有效作用的軟體。

國際版 對應中文/英文/日文/韓文

畫像をクリックする之大きな畫像が表示されます。

  駕駛模擬插件

UC-win/Road實體與OEM生產的實車型駕駛模擬器相結合,對應正式駕駛模擬。同以往的駕駛模擬器相較,性價比有了大幅度提高。最大的特點是用戶可以自由製作模擬數據。


 ECO 駕駛插件

基於UC-win/Road的行駛Log,電腦動車輛駕駛的燃料消費量、二氧化碳排放量以及支援圖表製作功能的插件。UC-win/Road工具選單設有「ECO駕駛Log輸出開始」,「另存為」,「計算CO2排放量」,可以輸出和保存駕駛Log並計算二氧化碳排放量。可任意變更二氧化碳的排放量的各參數值。讀取環保駕駛Log數據文件可重現計算結果。


 主要特長

  • 駕駛過程中即時顯示速度表、加速/煞車情況以及燃料,支援環保駕駛。
  • 駕駛的同時輸出駕駛記錄、顯示環保駕駛分析圖表。
  • 在環保駕駛分析圖表中表示了行駛時間(T)、行駛距離(D)、燃料消耗量(Q)、CO2排放量(E),製作加速度、速度、時間單位燃料消耗量、累計燃料消耗量、時間單位二氧化碳排放量、累計二氧化碳排放量曲線。
  • 可任意變更二氧化碳排放量方程式的參數值。
  • 可輸出計算結果CSV格式文件,重新應用。
  • 除了環保駕駛圖表外、支持環保駕駛排行顯示功能。
  • 燃料消耗、二氧化碳排放量為基礎計算排行、顯示結果。(在此所顯示的項目與環保分析圖表不同)

 事例

  • 以調查汽車的急速啟動、急煞車與二氧化碳排放量的關係為目的,在UC-win/Road中行駛了一般城市道路,驗證了駕駛狀態與二氧化碳排放量的關係。從粗暴駕駛到謹慎駕駛的幾個駕駛事例(右邊圖表)表現了粗暴駕駛時二氧化碳的排放量。一般ECO駕駛需要駕駛員的初期狀態。可活用於訓練及診斷。

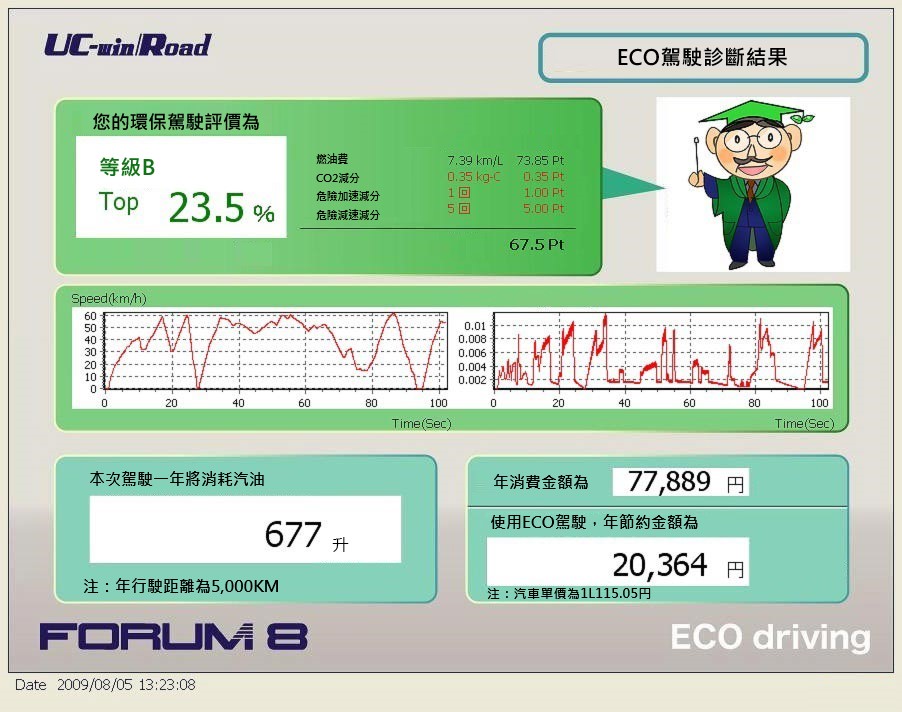

▲ECO駕駛分析
瀏覽畫面

▲判定結果畫面例
(客製化)

▲TEST-1 (紅)・TEST-5(綠)
驗證結果比較

 重播插件

對於運動中的車輛、行人以每秒數十次的頻率即時記錄並播放(重播)的功能。

→
▲駕駛模擬中的車外確認事故

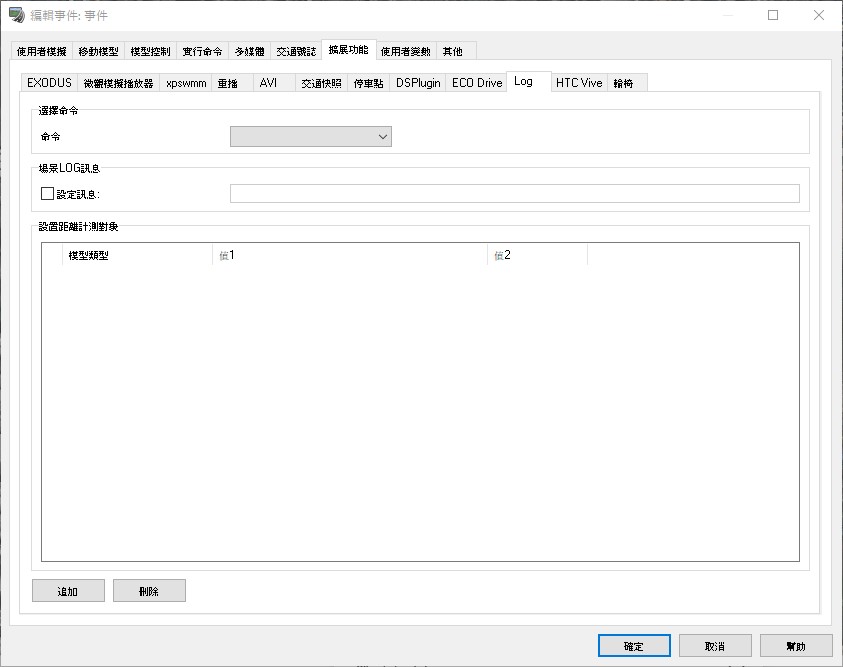

  LOG輸出插件

駕駛車輛坐標與方向、速度、方向盤舵角等各種資訊、交通流以及特征人物等的資訊保存為CSV格式的功能。支持UDP輸出,可透過網際網路即時獲取Log。同時嵌入了輸出自車至指定模型間距離的功能。支持自定義Log輸出項目與輸出程序。

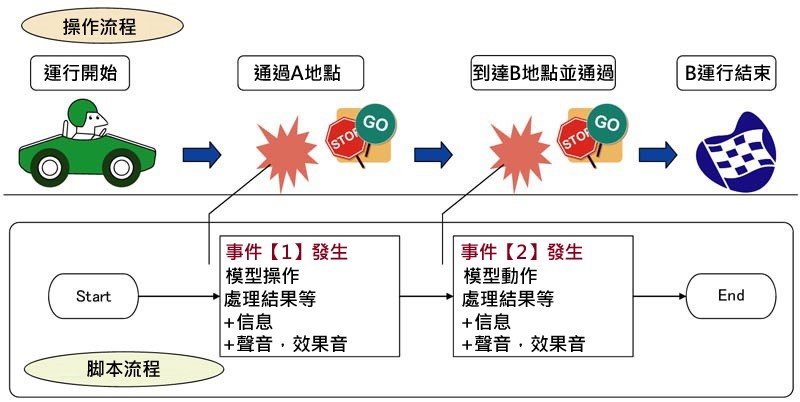

 場景插件

可對模型設置各種事先決定好的動作。比如,自身車輛行駛到某一指定位置,某個任意模型扮演事先指定好的動作。[信號變為紅燈]、[側面衝出車輛]、[發生堵塞]、 [人物開始行走]等等,可自由設置各種場景,提供對應逼真駕駛感的駕駛模擬器


 集群插件

UC-win/Road中支持4通道以上的顯示,透過對複數台PC的同步處理,可支持多顯示器映像的輸出。可應用於360度全景球幕駕駛模擬器及會議室指令室模擬。


 主要特長

  • 操作簡單: 可簡單完成設置以及操作
  • 結構靈活: 結構設計靈活,對用於集群的電腦數量以及配置無任何限制
  • 無限制功能:UC-win/Road中無限制功能。
  • 性能改善: 使用集群系統後,以一台電腦改善性能。
  • 一般系統: 可同步所有要素,應用於各種模擬的通用系統

 微型模擬播放器插件

   使用三維模型的移動來表現各式各樣模擬動畫的功能。可記錄及播放UC-win/Road及其他交通模擬的交通流。



 主要特長

  • 3D動畫功能 : 以模型位置資訊為基礎製作各式各樣的三維模型模擬
  • 模型捕捉功能: 自動對應模型高度及傾斜度的功能
  • 控制既有物體功能 : 控制交通信號燈靜止物體功能
  • 控制物體描繪效果 : 時間,天氣,照明等
  • 與UC-win/Road功能的最佳統和 : 交通、文本、照片模式
 <用戶事例>
  • UC-win/Road Micro Simulation Player for Legion ('10.05.17刊載)

 S-PARAMICS 連接插件選項

可簡單探討UC-win/Road的虛擬實境(VR)的景觀,道路設計及交通,並且在駕駛模擬中可以駕駛者視點確認道路狀況。並且,進行高度交通模擬時,也可有效活用本插件。


 通信插件

使用UC-win/Road與多用戶進行通信的插件。可以通過網際網路傳送聊天簡訊以及UC-win/Road上所看到的景觀資訊(視點位置、方向、時間等)。由此可以支援共同設計、VR數據製作達成共識。


操作者A
結合圖紙、 資料說明作業內容

操作者B


 主要特長

  • 可同時向對方展示相同景觀,以此縮短場地的說明等所需要的時間。
  • 對於不是很深入了解數據的對象, 可透過圖像進行說明。

 運動平台選項

作為UC-win/Road駕駛模擬的功能選項,透過INNOSIMULATION,Inc以OEM形式實現與運動平台硬體的連接。(UC-win/Road客製化選項)

駕駛模擬器關聯系統
ライン
 UC-win/Road  體驗模擬器

6 自由度運動平台的駕駛模擬器・SUBARU駕駛模擬器
採用力反饋方向盤結構實現了實車的駕駛感。近年來急速開發的汽車安全技術(衝突回避,衝擊減少等)的模擬體驗、交通事故虛擬體驗、ITS新技術體驗等,通過該體驗模擬器可實現實車版的真實感覺。


 UC-win/Road 高速公路駕駛模擬器

駕駛模擬器重現了高速公路上的危險駕駛場景
FORUM8為高速道路關聯社會貢獻協議會獨家提供了「高速公路駕駛模擬器」與2010年3月1日完成驗收並正式提交。它將在高速道路,關聯設施活動及展會當中使用。
本駕駛模擬器以虛擬實境軟體UC-win/Road為基礎進行系統開發,可體驗高速公路的危險場景等。包括高速公路及各設施的19個事件,製定3種場景, 根據駕駛結果記錄輸出駕駛員的駕駛診斷結果。
本駕駛模擬器的硬體使用該駕駛模擬器的方向盤等構件均採用了實車部件。主要功能包括以下方面。
  • 體驗高速公路,設施等的21個事件
  • 體驗駕駛事件設置項目
  • 硬體 : 6軸運動平台駕駛模擬器


 資訊利用型人- 汽車-交通流相互作用模擬系統

對應6自由度0.7G運動平台的高度研究用駕駛模擬器
本模擬器是通過UC-wm/Road進行集成,將駕駛模擬器、交通流模擬器、車輛運動模擬器、HILS/ECU仿真器、視線計測裝置等相連接的駕駛模擬系統。
2012年5月13日在伊都校區召開的紀念九州大學10周年『九大百年校慶』中,作為研究公開及參觀對象之一進行了一般公開、試乘體驗等。試乘會以親友相邀為中心排起了長隊,模擬器的體驗區非常人氣,共計106名人士體驗了駕駛模擬器。
試乘賽道是從本公司福岡營業所附近(大博通)開始,到博多站為終點的約2分鐘內容,『豐富逼真地表現,圖像也非常流暢美觀』等,獲得許多好評。
此外,FORUM8還於2012年3月向精度大學研究所工學院工學研究科交付了高度研究用駕駛模擬器(六自由度5通道)。


 UC-win/Road 安全駕駛模擬器

基於駕駛模擬器式認證規範的面向駕駛學校的駕駛模擬器(認證申請中)
■型式認證規範標註 標準場景

1. 危險預測培訓 2. 夜間駕駛培訓 3. 急煞車培訓
4. 高速培訓   5. 區域特性培訓 6. 惡劣條件下的駕駛培訓
■選項場景選擇

7. 違反類別教材 8. 夜間視認性教材
■系統構成圖

・中央控制裝置用PC  ・DS用PC的複數台電腦  ・列印機
※各自均通過網絡連接
■診斷・統計軟體

診斷軟體・統計軟體



 UC-win/Road 超大型DS系統

6軸+Yaw・XTable和泉州微8投影集群構成

它是由6DOF、Yaw-Table、 Vibration、X-Table、駕駛艙、多通道投影系統、音響系統、電源系統和其他副系統組成的研究型8DOF交通安全模擬系統。

1.運動平台(由X-Table、6DOF、Y-Table和 Vibration構成)
  • X-Table:長距離直線運動系統。長距離加速時向駕駛員傳遞離心力
  • 6DOF:可表現車輛駕駛中的基本動力表現
  • Yaw-Table:表現交叉點,急轉彎等動作
  • Vibration系統:可表現在不同路面上駕駛時的細小振動差異
  • 其他
    1. 5.1通道音響系統真實再現車輛駕駛的各種環境音
    2. 在車輛客艙裡安裝電子控制系統及音響PC等,在內部安裝電腦電源及網絡接續電源
    3. 為追求真實駕駛感覺方向盤,加速器及煞車等均採用實車部品
2.多通道投影系統
  • 使用邊緣融合進行360度提供車輛駕駛模擬環境
3.虛擬實境控制組件
  • 在UC-win/Road中可快速進行三維道路建模及交通模擬。
  • 在穹幕內部安裝8臺投影儀,使用邊緣融合處理後在360度屏幕裡進行即時駕駛 投影
  • 投影儀的方向及投影角度以不妨礙駕駛員視線


 UC-win/Road 船舶駕駛模擬器

基於虛擬實境的船舶駕駛模擬器
利用UC-win/Road多樣的3D/VR空間表現的船舶駕駛模擬器,利用事件以及運動平台功能可構築對應多種要求的表現高精度VR空間的駕駛模擬系統用於船員訓練以及學生教育、港灣設施模擬。可應用於各式各樣的港灣環境的景觀評價等。

 演示用模擬器 主要內容
  • 小型演示用模擬器(UC-win/Road不含)
  • 展示、引導用輕湊型
  • Start/Stop按鈕
  • 方向盤、油門、煞車實裝


 UC-win/Road SensoDrive Simulator

UC-win/Road 力反饋對應駕駛模擬器

通過SENSO-Wheel(轉向裝置控制器)與UC-win/Road的車輛動力學連接,可在3DVR空間上體驗接近於實車的轉向操作(通過選項可與CarSiml連接)。

 主要特長/功能
   1)力反饋
   通過從轉向裝置控制器獲取轉向裝置位置後將模擬結果發送至轉向裝置控制器可以接受如實車般的反力。
   2)各種參數設置:設置反力以外的資訊如摩擦力以及衰減力、發條剛性設置.
   3)校準功能:可自由設置轉向裝置中心位置以及最大旋轉角度。

 主要用途

  • 針對駕駛員的訓練
  • 探討道路修復
  • 山道等險路/彎曲道路中的駕駛模擬

■SENSO-Wheel
SENSO-Wheel是SENSODRIVE公司製造的搭載力反饋功能的轉向裝置控制器。驅動搭載轉向裝置的電動機實現接近實車的轉向裝置操作。

SENSO-Wheel開發:
SENSODRIVE GmbH (德國)
http://www.sensodrive.de/
  Argelsrieder Feld 20 TE04 D-82234 Weßling
Phone: +49 (0) 8153 - 28 – 3900
E-mail:norbert.sporer@sensodrive.de


 施工機械人機界面

以實現機械施工為目標

(德國) 與土木研究所技術推進本部進行共同研究 (2007年度、機械化施工的資訊化施工研究)
危險區域內的無人化遠程操作中確保挖掘精度、挖掘效率最關鍵的是建設機械正確的作業情況、
即時向操作員傳遞資訊的界面的優劣。本系統中操作方界面採用了UC-win/Road軟體,開發和嵌入了在3維VR即時確認作業情況、指示作業的顯示以及操作功能,並進行現場實驗以及確認。


 UC-win/Road 自行車模擬器

Up& Coming用戶介紹第91回
德島大學研究所社會經濟科學技術研究部(工學部建設工學科城市設計研究室)山中英生教授指導的[交通小組],適應利用者視認性的自行車資訊提示技術的開發中導入了基於UC-win/Road的自行車模擬器。
各種標誌的大小,出現間隔的不同所導致的預測角,或者明確視認時間對自行車視認造成的影響,得到適合自行車利用環境的資訊提示的標準。此外還可結合眼動儀記錄器、頭部位姿感測器構築多樣的實驗條件。通過導入運用駕駛模擬器的實驗系統,明確自行車利用者的視認特性的基礎上,可應用於自行車誘導、控制的有效標識組套的開發、討論和道路規劃。



▲使用自行車進行模擬實驗

▲藉由自行車模擬器執行有效性確認示意案例
畫像をクリックする之大きな畫像が表示されます。
▲自行車模擬器構成示意圖

 UC-win/Road 輪椅模擬器
Up&Coming 91號協作新聞介紹

關西大學系統理工學部 機械工學科 倉田副教授的研究開發成果的某輪椅模擬器的映像顯示部分中利用了UC-win/Road的VR環境。
輪椅模擬器硬體中安裝了兩輪分別驅動的轉矩感測器車輪,算出的車速、路面抵抗的模型作為輪椅的運動模型(動力學)使用。顯示部分應用UC- win/Road。此外,從輪椅模擬器實測值的數據可通過 導入到UC-win/Road,在VR空間內還可以驗證移動的可能性。
考慮每個人的障礙程度和部分,對今後電動輪椅應該有的位姿、利用輪椅時事故發生的危險性進行認知,是提高輪椅使用安全的研究系統。



▲輪椅模擬器構成示意


▲輪椅模擬硬體連接部分構成圖
▲UC-win/Road MD3特征人物表現的輪椅事例

 UC-win/Road 鐵路模擬器

以研究開發,教育訓練,宣傳展示為目的的鐵路運行模擬器

● 對應各類用途
車輛、人體工學的研究開發用、乘務員的教育訓練用、博物館、鐵道展等的駕駛體驗用、列車駕駛遊戲等。

●從大型到小型
具備從實物大的乘務室、開闊的視野畫面、運動裝置的全艙體類型,僅含駕駛核心部分的簡易型,通過PC畫面顯示等。
● 對應CG映像和實際映像
高駕駛自由度的CG和真實高品質的視頻映像可根據用途劃分使用。

●生成高臨場感的模擬環境
生成高畫質·高速描繪的模擬視野,通過多通道·多聲道體驗音響和加減速感受的運動裝置。

●提供可簡單製作路線CG的VR-Studio(R)

▲VR
▲實寫映像
▲大型鐵路模擬器(示意圖)
