Présentation des utilisateurs Vol. 118

Division des composants de contrôle électronique
Denso Corporation

Engagé à la réalisation d'une société de mobilité sûre et sécurisée en tenant compte de nouveaux besoins tels que la conduite automatisée
UC-win / Road to Utilized for Developing a Simulator qui permet une sensation corporelle de performance de 2-Drive EPS

Denso Corporation
URL: https://www.denso.com/jp/
Emplacement: Kariya-shi, Aichi
Services: Développement et évaluation de
Composants électroniques qui composent EPS dans DENSO Corporation, qui offre une large Gamme de systèmes, produits et services De l'automobile comme Est essentiel aux produits industriels et de consommation


M. Naoki Nakane, Directeur de
Engagement électrique Eng. Planification
Département, Contrôle électronique
Division des composants
M. Kazumi Arimoto, Directeur de
Technologie Section 4, électrique
Département d'ingénierie de contrôle
M. Hideki Amakusa, projet
Assistant Manager, Electric Control
Département d'ingénierie

"EPS (Direction assistée électrique), qui est un mécanisme permettant à un véhicule de faire pivoter un coin, est une fonction pour rendre la roue plus légère. Le 2-Drive EPS que nous avons développé offre une direction sûre et sûre qui se prépare contre une urgence. En ce qui concerne la façon de rendre cet attrait pour les utilisateurs potentiels largement, nous avons pensé à leur faire sentir leurs sensations corporelles en utilisant un simulateur. Ensuite, nous avons eu des contacts avec Forum8. " EPS (Direction assistée électrique), qui est un mécanisme permettant à un véhicule de faire pivoter un coin, est une fonction pour rendre la roue plus légère. Le 2-Drive EPS que nous avons développé offre une direction sûre et sûre qui se prépare contre une urgence. En ce qui concerne la façon de rendre cet attrait pour les utilisateurs potentiels largement, nous avons pensé à leur faire sentir leurs sensations corporelles en utilisant un simulateur. Ensuite, nous avons eu des contacts avec Forum8. "

La direction assistée supporte l'action de direction du conducteur en réduisant les efforts nécessaires pour faire tourner le volant. Monté dans presque tous les véhicules, le courant dominant de cet équipement est EPS qui utilise directement la puissance du moteur électrique pour aider la direction ces dernières années, avec son avantage de réaliser une faible consommation de carburant par rapport aux systèmes hydrauliques. D'autre part, il est nécessaire pour EPS d'avoir une grande fiabilité en raison de la fonction importante de la direction; De plus, même si un problème se produit dans EPS, il doit avoir une fonction pour maintenir l'assistance pendant une certaine période de temps (opération sécurisée). Afin de répondre à ces besoins, DENSO Corporation a développé 2-Drive EPS pour la première fois dans le monde. M. Naoki Nakane, directeur de Electric Control Eng. Département de la planification, Division des composants de contrôle électronique, DENSO Corporation se souvient qu'ils ont eu l'idée d'utiliser un simulateur pour permettre à leur force technologique d'être largement reconnus ainsi que de ses caractéristiques de produit

Notre utilisateur que ce problème reprend est DENSO Corporation, qui possède des technologies accumulées au cours des années avec le produit automobile et est l'offre de systèmes, de produits et de services avancés et diversifiés pour les produits automobiles, industriels et de consommation basés sur ses technologies. Nous nous concentrons particulièrement sur les personnes chargées de la planification, du développement et de l'évaluation du point de vue technologique dans la Division des composants de contrôle électronique qui prend la responsabilité de développer des produits qui composent EPS 2-Drive, dans le but d'assurer la sécurité et la sécurité Société à mobilité hautement qualifiée de la prochaine génération.

Avant que 2-Drive EPS soit transféré dans la production de masse en 2015, DENSO a exploré des approches efficaces pour que les avantages du développement de la Société soient largement reconnus. En 2013, ils ont développé un simulateur simple utilisant "UC-win / Road", le VR en 3D en trois dimensions (3D) de FORUM8, qui avait déjà été introduit dans une autre division. Ils l'ont testé en ayant un nombre limité de clients pour l'expérimenter, obtenant une impression positive en conséquence. Par conséquent, ils ont introduit UC-win / Road à pleine échelle l'année suivante (2014). Depuis, ils modernisent les fonctions et le scénario du simulateur chaque année et l'utilisent efficacement dans les expositions nationales et internationales, etc.


 Expansion commerciale diversifiée et les rôles de division

DENSO Corporation a été retiré de Toyota Motor Corporation pour être indépendant en 1949. Il a été fondé comme Nippondenso Co., Ltd., un fabricant de composants automobiles-électriques. Depuis lors, la Société s'est engagée dans la recherche et le développement de technologies et de produits pour poursuivre le «premier plan du monde», améliorer le système d'évaluation pour la réalisation de qualifications élevées et favoriser diverses ressources humaines. Surtout, ils ont élargi leur contenu commercial aux domaines suivants: 1) L'activité automobile, qui couvre une large gamme de produits et de systèmes avec les principales catégories de systèmes de contrôle du groupe motopropulseur, électronique, thermique et d'information et de sécurité, et de petites Les moteurs comme cœur; 2) Produits de consommation, y compris les installations de logement avec son cœur, comme les chauffe-eau et les climatiseurs à pompe à chaleur, 3) les produits industriels tels que les robots industriels, les produits d'automatisation industrielle et les produits d'identification automatique; Et 4) Nouveaux champs d'activité pour appliquer les technologies développées dans les produits automobiles. Avec ces changements comme toile de fond, la Société a changé son nom tel qu'il est maintenant en 1996.

D'autre part, DENSO a des unités d'affaires pour traiter des secteurs de produits individuels et plusieurs groupes d'entreprises, chacun comprenant 3 ou 4 unités d'affaires par catégorie. L'un d'entre eux est le groupe d'affaires Information & Safety Systems. Dans le but de réaliser une société de mobilité hautement qualifiée sans accidents de la circulation, le Groupe cible le développement de technologies pour assurer la confiance et la sécurité, y compris la technologie de conduite automatisée.

Positionné comme une unité semi-commerciale qui forme le groupe d'affaires ci-dessus, la division des composants de contrôle électronique prend en charge le développement technologique sur les produits électriques et électroniques qui composent EPS. Au sein de la Division sont des départements spécialisés dans des rôles particuliers par fonction. Parmi eux, le Département de la planification de l'ingénierie du contrôle électrique, dont le directeur est M. Nakane, réalise non seulement le développement de produits de la zone concernée, mais examine également la stratégie commerciale en tenant compte de la tendance technologique future.

En revanche, le département d'ingénierie de contrôle électrique effectue une conception détaillée pour la production en série des produits développés, etc. Cette fois, M. Kazumi Arimoto, responsable de la technologie Section 4, Département de l'électrotechnique a pris en charge la construction d'un simulateur pour ressentir les sensations corporelles de 2 -Drive EPS. La section 4 a évalué les produits développés sous différents angles grâce à divers tests EMC et tests environnementaux, comme une étape précédente avant de les produire en série. a section 4 a évalué les produits développés sous différents angles grâce à divers tests EMC et tests environnementaux, comme une étape précédente avant de les produire en série. De plus, M. Hideki Amakusa, Chef de projet adjoint qui a participé au développement du scénario et du simulateur en utilisant UC-win / Road, travaille sur les tests de produits utilisant des appareils qui imitent les voitures réelles dans Technology Section 4.

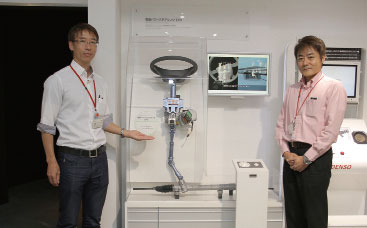

"2-Drive EPS" exhibited in DENSO Gallery

DENSO est en pleine expansion en tant que fabricant mondial de composants automobiles, qui compte actuellement environ 200 entreprises dans 38 pays dans le monde, en plus de ses bases domestiques, avec environ 150 000 employés.



Développé 2-Drive EPS pour effacer les obstacles en faisant le meilleur usage des avantages de EPS

M. Nakane commence par dire: «Le système EPS de base contient des étapes pour faire fonctionner le volant pour déplacer les pneus.» Selon lui, la mission de la Division des composants de commande électronique comprend trois éléments: 1) Basé sur des signaux tels qu'un capteur de couple, 2) ECU (Electronic Control Unit) calcule la sortie optimale du moteur (force d'assistance) et 3) Moteur basé sur la valeur de commande de l'ECU.

Dans la seconde moitié des années 1980, puisque EPS a été monté pour la première fois dans des véhicules légers avec une petite sortie de moteur (Kei), EPS a remplacé la direction assistée hydraulique qui était le courant dominant progressivement. Étant donné que la pression d'huile est générée à l'aide de la sortie du moteur, elle est toujours générée lors de l'allumage du moteur. Il faut de l'espace de tuyauterie et produit de l'huile usée. En revanche, le EPS est excellent dans la monnayabilité et contribue à l'amélioration de l'efficacité énergétique, car il aide électriquement uniquement lorsque cela est nécessaire. Il est également avantageux d'utiliser une roue légèrement pendant l'arrêt du moteur. Celles-ci ont fait EPS se propager rapidement depuis environ 2000.

De la même manière que les autres produits électriques montés dans le véhicule, EPS est composé d'un grand nombre de composants électroniques. Bien que très rare, la probabilité qu'un problème se produise ne soit pas nulle. En outre, s'il y a quelque chose d'inhabituel à la direction de l'alimentation, il se peut que le volant devient rapidement difficile à tourner brusquement, ce qui entraîne un accident de la circulation. Par conséquent, il a été demandé de prendre une sorte de contre-mesures. C'est le 2-Drive EPS mentionné ci-dessus que DENSO a développé comme solution pour la première fois dans le monde. Ceci comporte 2 disques indépendants du circuit électronique et de la bobine du moteur. La force d'assistance est divisée en eux pour se soutenir mutuellement. Si un défaut survient à l'un des variateurs, l'autre commande continue à assister à la fonction de faire pivoter un coin. Il est conçu de manière à maintenir des déplacements sûrs, sécurisés et lisses.

Click to enlarge the image. Click to enlarge the image.

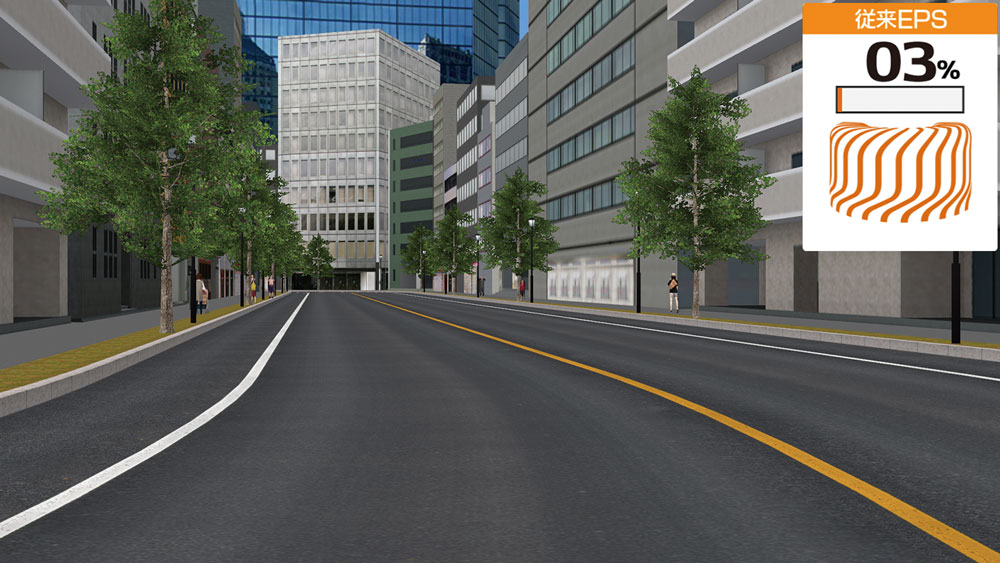

1. Voyager dans une zone urbaine avec une traditionnelle
EPS (conduite en douceur avec volant léger)
2. Un problème survient avec EPS traditionnel
(Difficile à conduire avec une roue lourde)
Click to enlarge the image. Click to enlarge the image.

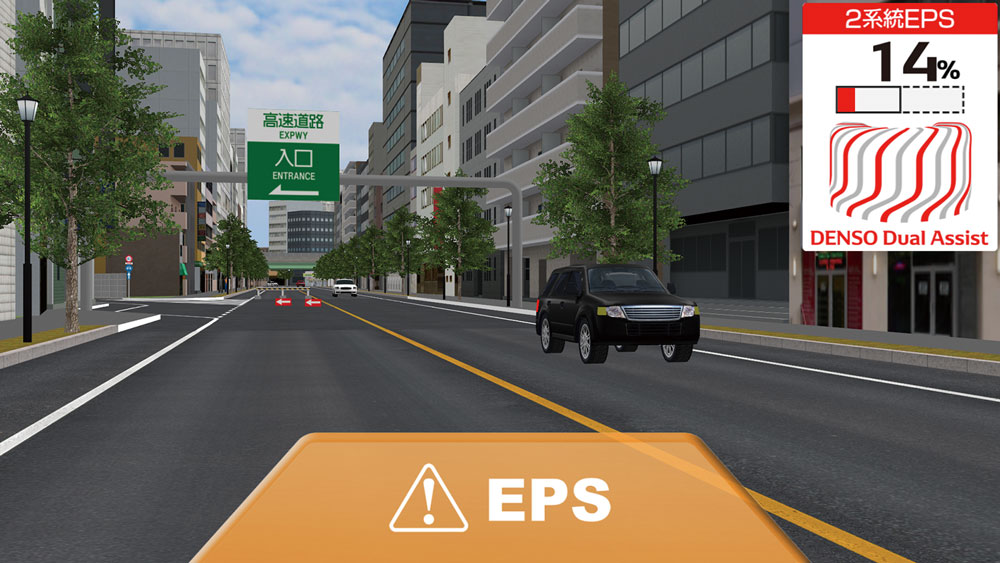

3. Un problème se produit avec 2-Drive EPS (conduite
Tout comme d'habitude avec la molette)
4.Un problème se produit avec 2-Drive EPS au cours
Conduite automatisée
(Capable de maintenir la conduite automatisée)

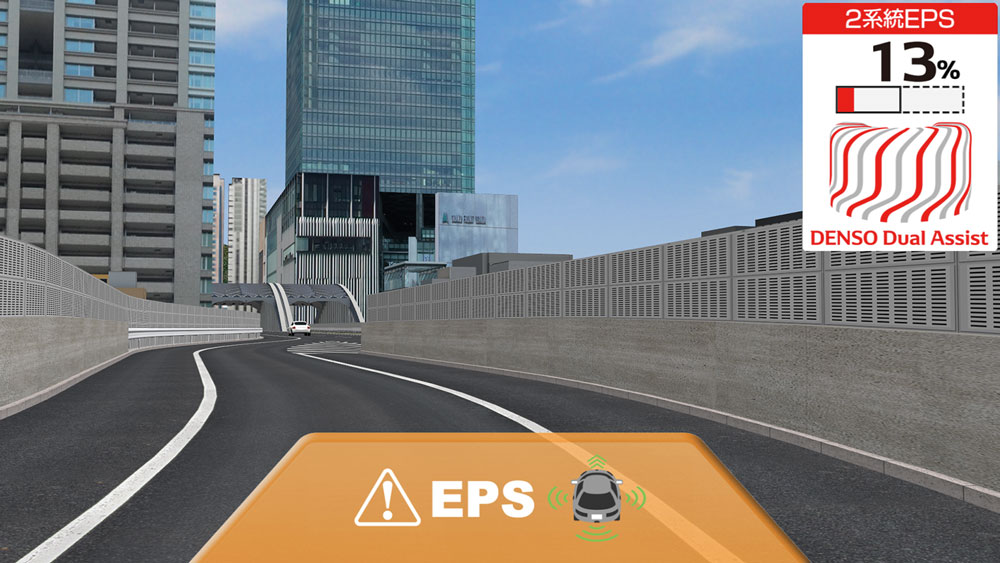

Images VR du simulateur de lecteur EPS: appel de la valeur du produit de 2-Drive EPS à l'aide de corps
Sensation d'une série de scènes de simulation


  Processus de développement de DS capable de détecter corporellement l'effet de 2-Drive EPS

«Peu importe combien nous disons par mots que (un véhicule montant 2-Drive EPS) sera en sécurité, il est difficile de communiquer le plaisir (provoqué par cela) (à d'autres personnes) sans l'avoir réellement expérimenté».

Bien qu'ils aient commercialisé 2-Drive EPS à l'avance, en partie parce que leurs concurrents semblaient les suivre, ils voulaient que leurs avantages soient reconnus très tôt. De plus, en ce qui concerne EPS, ils voulaient également libérer les restrictions en raison de sa forme commerciale de «niveau 2» (sous-traitants) pour améliorer le degré de reconnaissance de l'utilisateur quant à leur capacité technologique. En particulier, lorsqu'un problème survient avec le EPS général, il est possible de comprendre théoriquement que la direction devient lourde, mais il est difficile d'imaginer combien et quelle influence elle influe sur la conduite. Dans la recherche de solutions efficaces pour de tels besoins et problèmes, ils pensaient que la meilleure façon était de permettre aux gens de l'expérimenter par eux-mêmes. Mais, l'utilisation de voitures réelles était risquée et, par conséquent, le lieu et le nombre de personnes pour le test devait être limité. Ainsi, afin d'autoriser autant de personnes à expérimenter 2-Drive EPS, elles ont frappé le développement de EPS Drive Simulator (DS), explique M. Arimoto.

En 2013, en utilisant UC-win / Road qui a été utilisé dans une autre section de l'entreprise à d'autres fins, ils représentaient une simple route zigzag avec VR par eux-mêmes. En désassemblant les machines de jeu commerciales pour utiliser les pièces, elles ont relié le mécanisme du volant (matériel) à la proximité d'une voiture réelle avec des données VR. Ayant des sujets de test pour le conduire, ils ont construit un objet qui a permis au conducteur de ressentir corporellement ce qui se passerait s'il y avait une faute à 2-Drive EPS. Dans leur cabine privée installée à «Tokyo Motor Show 2013» cette année-là, ils avaient la DS essayée par leurs clients qui avaient des relations d'affaires avec eux. Il a été évalué favorablement plus que prévu.

Après cela, l'année prochaine, en 2014, ils ont introduit UC-win / Road à grande échelle. M. Arimoto et d'autres ont préparé un scénario et ont créé des données VR pour la scène de voyager le long d'un paysage urbain réel. En reliant l'accélérateur, le freinage, le contrôle du fonctionnement de EPS et ainsi de suite avec les câbles et l'exploitant «tout en échangeant des données d'une manière analogue» (par M. Arimoto), ils ont produit DS en interne, ce qui a permis aux personnes physiques de dire Différence entre EPS habituel et 2-Drive EPS en cas de problème. Il a été utilisé dans une nouvelle exposition de produits au sein de la société et ainsi de suite.

Depuis 2015, ils ont introduit CAN (Controller Area Network), en changeant la forme par rapport à l'échange de différents types de données sur les côtés de UC-win / Road et DS. En conséquence, la période de développement a été raccourcie et le changement de spécification est devenu plus facile. En outre, la liaison d'informations diverses a entraîné des variations de simulation pour se développer. En outre, la même année, la production en série de 2-Drive EPS a commencé. Il est devenu possible d'ouvrir DS au public sur la scène centrale. La DS a été exposée dans les spectacles automobiles à Tokyo ainsi que à Francfort, en Allemagne. Parallèlement, une version avec des conseils en anglais pour des événements internationaux a été créée, dans laquelle la voiture se déplace sur la voie de droite le long des paysages d'Europe et des États-Unis d'Amérique.

Depuis lors, ils ont amélioré la version VR chaque année avec M. Amakusa comme personne de base par essai et erreur quant à quel genre de scénario pourrait permettre à l'utilisateur de le comprendre facilement. En 2016, ils ont préparé un scénario en supposant que certains défauts se produisent à EPS en voyageant sur une voie rapide par la conduite automatisée. Son résultat a été ouvert au public dans le Congrès mondial sur les systèmes de transport intelligents 2016 Melbourne.

En outre, cette année, ils ont créé VR en mélangeant les scènes de déplacement sur les routes générales dans les zones urbaines et sur les autoroutes. Le montage DS de la dernière version a été exposé à l'Exposition Automotive Engineering à Yokohama (en mai) et à Nagoya (en juin).).

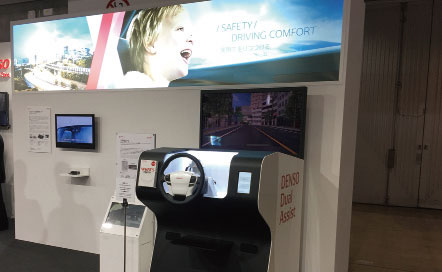

Simulateur de lecteur EPS exposé dans une exposition


 Évaluation sur EPS DS et Attentes vers de nouvelles possibilités

«Les fabricants de B à B (business-to-business), nous avons peu d'occasions d'entendre des voix réelles des utilisateurs finaux». Cependant, en obtenant une réaction directe des sujets testés qui ont éprouvé des sensations corporelles de la DS(Simulateur de conduite), la motivation des personnes concernées devrait être plus élevée, ce qui entraînerait une amélioration de la qualité. En outre, depuis que M. Nakane avait été affecté à l'étranger jusqu'à l'année dernière et a pris le rôle de directeur dans le Salon de l'automobile de Francfort 2015, il a pensé que la DS ne devrait pas seulement être comprise par les utilisateurs généraux avec facilité, mais aussi influer sur leurs Concurrents internationaux.

M. Amakusa, qui a vu les images créées avec UC-win / Road pour la première fois dans la version 2014 de leur DS, se souvient que sa première impression était comme «quelles sont les images étonnantes!» Depuis lors, les images ont progressé chaque année avec les mises à jour de la version. Par rapport à sa toile de fond, il mentionne le soutien complet de FORUM8, avec son point de vue travaillant sur la production de la DS depuis 2016.

D'autre part, en partie parce qu'il existe des restrictions à l'utilisation des véhicules réels uniquement pour le test dans le processus d'évaluation des produits, ils examinent un passage à l'évaluation en utilisant la simulation. Pour réaliser cela, il est essentiel pour la DS elle-même de réaliser la réalité en plusieurs termes plus fortement. M. Arimoto s'attend à de nouvelles possibilités d'utilisation de la DS dans le processus d'évaluation du produit à l'avenir, en tenant compte de la réponse à la conduite automatisée et au soutien avancé de conduite, aux voitures connectées, aux véhicules électriques, etc., qui sont des sujets chauds dans la zone de produits automobiles.

Écrit par Takashi Ikeno
(Up&Coming '17 Edition de l'été)
