●주요 기능
- 토지 조성
- 클로소이드 완화곡선을 고려한 수평노선
- 설계 속도에 맞춘 자동 뱅크 작성 기능
- 도로 단면의 자동 작성과 표시
- 현황 지형과 계획 지형으로부터의 토공량 계산
●UC-win/Road와의 연계 기능

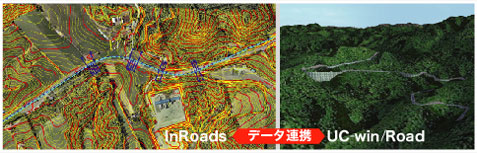

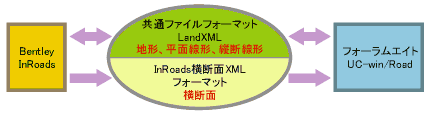

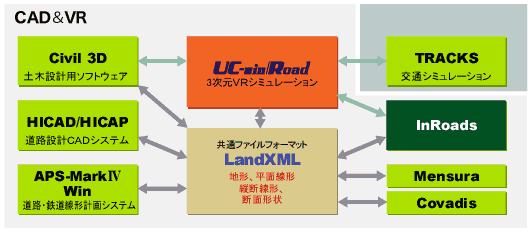

- LandXML파일의 임포트・익스포트 기능을 토대로 데이터 교환을 합니다.
또한, 횡단면 데이터에 대해서는, InRoads가 가지고 있는 독자적인 XML포맷을 이용해 교환합니다.(단, InRoads로부터
UC-win/Road로 임포트만 대응) 매끄러운 인터페이스를 채용하고 있으므로, 양쪽 포맷을 동시에 읽어들여 통합한 형태로 지형과 도로의 3차원 모델이
생성됩니다.
반대로 UC-win/Road에서 LandXML데이터를 출력하여 InRoads측에서 지형과 도로 선형 정보의 임포트가 가능합니다.
●데이터 교환 기능의 특징
- 데이터 임포트：
도로의 신규 생성(평면 선형, 종단 선형, 횡단면)
도로의 업데이트(평면 선형, 종단 선형, 횡단면)
트리 표시에서 대상이 되는 데이터 지정
- 데이터 익스포트：
대상이 되는 도로・지형의 지정
●사양 개요
-
| |
InRoads → UC-win/Road |
UC-win/Road → InRoads |
| 평면 선형 |
요소마다 분별된 선형 요소를, IP법인 이하의 4개중 어느쪽인가에 합성하여 도로를 생성.
（１）완화곡선－원－완화곡선
（２）완화곡선－원
（３）원-완화곡선
（４）원 |
IP법에서의 선형 정보를, 선형 요소(직선, 클로소이드, 원의 파라미터 정보로 분해해서 출력. |
| 종단 선형 |
기점・종점 표고와 종단변화점에서의 교점높이, VCL에서 변환. 교가・터널 구간도 임포트 가능 |
| 횡단면 |
단면 형상 전부를 임포트.
단, 법면은 임포트 범위의 지정 가능. |
미대응 |
| 지형 |
TIN, 등고선, 경계선 데이터를 임포트.
＜케이스1＞
국토지리원 50m표고 데이터(2차 메쉬상)에 패치데이터로써 임포트.
＜케이스2＞
임의 지형 20km×20km를 베이스로 그 중앙에 패치 데이터로써 임포트 |
UC-win/Road가 가진 지형 데이터를 TIN(삼각형 패치)데이터로써 출력. |
|
