서비스의 개요와 특징
 |
|
건설 공정 관리에서 2차원의 공사 스케줄과 3차원의 도면 정보에 관련해서 완성 경과 상태를 일별로 연속 표현이 가능한 멀티미디어
기능이 있는 4Ｄ건설 공사 관리 시스템입니다.
실무로의 적용을 강화하기 위한 다수의 독창적인 기능을 장비.(morphing, section, pipe interfere)
시각적인 진척관리 및 설계, VR, 모바일등의 기술적인 연계를 통해서 4D표현과 건설 공사 관리 기능을 확장한 신개념의 건설 4D
CAD시스템입니다.
공사 스케줄에 따라서 지도상의 실좌표와 도면의 설계 실좌표를 정합시켜 3D시뮬레이션(경관 분석, 수계 분석)을 합니다.
설계 및 시공을 통해서 불실 설계를 예방하고 안전한 시공 및 공사비의 절감, 공사 품질을 향상시켜 공사 기간의 단축을 극대화 한
시스템입니다.
|
|
건설 공사의 수치적인 공정 정보를 시각적인 공정 정보와 설명에 활용
●수치적인 공정 정보 ●시각적인 공정 정보 ●효율적인 설명용 툴 ●공사 스케줄
●도면 정보 4D CAD 시스템 |
|
V-CPM의 특징
| 주요 기능 |
특징 |
| WBS작성 |
WBS중심의 스케줄 정보 연결
공정을 포함한 모든 시각화 정보의 WBS를 수준별 표현 |
| 도로 주행 |
임의로 선택한 지점에 대한 도로 주행 시뮬레이션 |
| 스케줄 관리 |
공사 일정별로 시설물 완성 상태의 3차원을 시각화 및 관리. 스케줄 및 3Ｄ Entity 생성 기능 |
| 진척 관리 |
공사 일정별로 계획과 실제 진척 상태를 비교하고 리얼타임 시각화. 관리 수준별로 진도 관리 정보의 시각화 |
| 경관 시뮬레이션 |
WBS/계획별 및 실제 기간/임의 기간등에 대한 3Ｄ시뮬레이션 표현
공사 일정, WBS수준별 공사 및 변동 상황의 시각화 |
| 공사 관계 분석 |
기능별로 파이프 구조도의 일정을 비교하고 3차원으로 표현
지하 시설의 공사 간섭을 시각화 및 분석 |
| 단면 분석 |
임의로 선택한 단면에 대해서 분석 |
| 사용 분야 |
도로, 레일, 단지, 건축, 플랜트 |
|
|

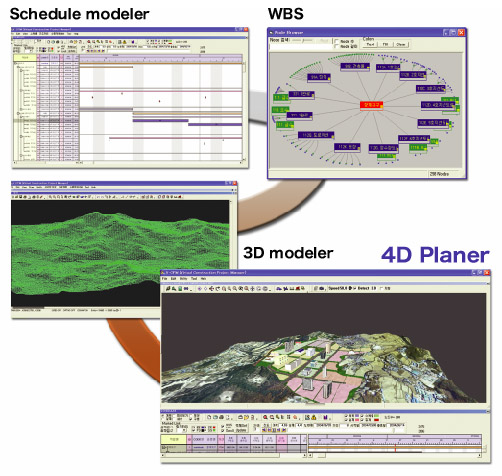

V-CPM구조
|
|
 |
|
구축 시스템 이미지
|
|
 |
VR모델링
 |
|

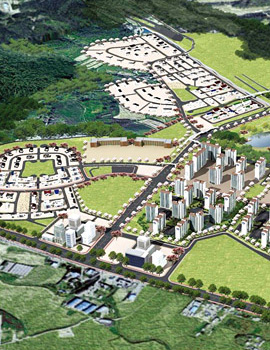

VR시뮬레이션
 |
|
 |
건설 프로젝트 관리
공정4D뷰 시뮬레이션 |
|
수도・수도 공정 간섭 분석 |
|
표고・사면・홍수 분석 |
|
지형 분석 |
|
도로 분석 |
|
건축물 분석 |
|
건축물 분석 |
도로 주행 시뮬레이션 |
|
지하 시설 시뮬레이션 |
|
도시 시설 분석 |
|
도시 시설 분석 |
|
 |
|
|
| 해석 시뮬레이션 사례(지형 해석, 수리 해석, 4D프로세스 해석) |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
|
Page Top  |
|
V-CPM이용 실적
|
|
공정 장소
|
공정 크기
|
고객
|
일의 범위
|
건축 개발
Asan-Baebangdong, Asan city, Chungcheongnam-do |
874 acres |
Korea Housing National Corporation |
완성후의 경치를 제공하여 주십시오
오리지널 및 계획 사이트의 고도, 경사와 수류 분석
볼링에 의한 토층도의 3D모델링
3D지형학 맵핑(건설 전과 후）
우수, 오수와 급수의 수도를 네트워크 맵핑화
포장도로(도로, 승객의 방식)비행 모델링
관개 시설(하천, 저수지와 기타)모델링
특별한 구조물, 시설물의 모델링
4d시뮬레이션에 링크된 공정 스케줄
 |
건축 개발
Paju-Woonjung, Paju city, Gyeonggi-do |
1160 acres |
건축 개발
Hwasung city, Gyeonggi-do |
294 acres |
건축 개발
Daejun Metropolitan city |
564 acres
170 acres |
건축 개발
Kwangmyeong city, Gyeonggi-do |
486 acres |
건축 개발
Hwasung-Hyangnam, Hwasung city, Gyeonggi-do |
81 acres |
Korea Land Corporation |
공업 복합 개발
Pyeongtac-Ohsung, Pyeongtac city, Gyeonggi-do |
243 acres |
Gyeonggi Innovation Corporation |
| 플랜트 프로젝트 관리 관리 시스템 표준화 기술 개발 |
$28million
($3.8million) |
Ministry of Construction & Transportation |
* GEONT사 실적예
|
|
4D시스템 비교
|
|
| 컨텐츠 |
해외의 시스템 |
| Stanford |
VTT |
PM-Vision |
Zebra |
| 개요 |
 |
 |
 |
 |
| 공정 관리 기능과 3D CAD를 연결한 4DCAD기술 |
VR기술을 사용한 건설 공정의 4d의 Modeling과 시뮬레이션 |
원자력 발전소, 군사 시설 그 밖의 복잡한 건설 공사에서 3D시뮬레이션 기능과 스케줄을 연결한 4d기술 |
차, 항공기, 의료, 주택 그 밖의 홀로그래픽 테크놀로지를 이용하는 3D시뮬레이션 기술. |
| 기능 |
-공정 관리
-비용 관리
-자원 관리
-시각화된 스케줄 정보
-간섭 분석은 없음
-설계, 건축 실증 없음 |
-공정 관리
-비용 관리
-자원 관리
-시각화된 스케줄 정보
-간섭 분석은 없음
-설계, 건축 실증 없음 |
-공정 관리
-비용 관리
-자원 관리
-시각화된 스케줄 정보
-간섭 분석 없음
-설계, 건축 실증 없음 |
-공정 관리
-비용 관리
-자원 관리
-건축 완료후의 시각화
-간섭 분석은 없음
-설계, 건축 실증 없음 |
| 운용분야 |
건축물, 플랜트 |
건축물 |
플랜트, 건축물 |
차량, 의료, 건축물 |
| 컨텐츠 |
한국 국내의 시스템 |
| DDR soft |
Core Tech |
GeoNT |
| 개요 |
 |
 |
 |
| 공정 관리와 3D_CAD를 연결하여 그것에 기초하고 있는 웹4d건설 관리 시스템 |
도로와 3DVR기술 분석에 대하여 평면, 횡단과 수직으로 계획, 건설 비용과 토목 분석하는 솔루션 |
건설 공정과 3D작도 정보와 연결하여 구체적인 완성을 나타내는 Web4D시스템 |
| 기능 |
-공정 관리
-비용 관리
-자원 관리
-시각화된 스케줄 정보
-스케줄에 의한 계획과 데이터를 비교할 수 있는 시각화
-간섭 분석은 없음
-설계, 건축 실증 없음 |
-공정 관리 없음
-비용 관리 없음
-자원 관리 없음
-건축 완료후의 시각화
-간섭 분석은 없음
-설계, 건축 실증 없음
-주행, 풍경 시뮬레이션 |
-공정 관리
-비용 관리
-자원 관리
-시각화된 스케줄 정보
-스케줄에 의한 계획과 데이터를 비교할 수 있는 시각화
-간섭 분석
-설계, 건축 실증
-지하 시설물 분석, 횡단면 분석, 수류 분석 |
| 운용분야 |
건축물, 건축 설계 |
도로, 마을 |
토목 엔지니어 건축물, 마을, 플랜트 |
* 조사·자료 제공：GEONT사 |
|
개발원 : GEONT Co.,Ltd
|
|
