  프로그램개요
ライン
UC-Draw툴모음(Temporary bridge)」은, 가설구대(가설구조물인 「구대」・「노면복공」・「가잔교」)의 도면일괄 자동생성 프로그램으로, 이하의 특징이 있습니다.
본 제품의 SXF, P21출력기능은 UC-Draw툴모음에서 OCF검정인증을 취득하고 있습니다.
인증번호:31204050075-5



■스피드한 작성
형상치수나 배근정보등을 입력하여 내부적으로 작성데이터를 일괄생성하기 위해, 단시간에 목적의 구조물의 배근도면을 취할 수 있습니다.
OCF検定
OCF검정 제한사항
■재료계산 작업의 해소
입력된 형상정보/ 배근정보와 작성조건으로 설정된 기준값이나 올립/버림에 따른 재료계산을 행하고, 가공도/ 철근표/ 수량표등을 자동생성하므로, 철근의 치수/ 질량이나 콘크리트체적등의 계산작업을 해소합니다. 또, 필요에 따라 감장계산을 행하거나, 변화표를 생성할 수도 있습니다.

■간단 입력과 상세 입력의 채용
배근에 관한 데이터 입력에는, 기준피치나 배근방법등의 적은 입력으로 배근도 생성을 행할 수 있는 간단입력과, 각 철근마당 배치 개시위치/ 피치/ 피치수등을 입력하여 자유도가 높은 배근도 생성을 행할 수 있는 상세입력을 서포트하고 있습니다.

■섬세한 작성 서식에 대응
작성조건에서 치수선이나 인출선/ 문자/ 표등의 작성 서식의 섬세한 설정이 가능합니다. 각 도형은 그 설정에 준해서 생성되므로, 섬세한 도형생성이 가능합니다.

■각종기준류에 따른 작성
이하의 기준류에 준거한 한 도면작성이 가능합니다.
・CAD제도기준(안) 국토교통성 2003년 7월판
・CAD에 의한 작성요령(안) 일본도로공단 2001년10월판
・조사등 업무의 전자납품 요령(안) 작성편 일본도로공단 2005년4월판

■생성도면의 확인/ 편집/ 인쇄
생성한 도면의 확인표시나 도형/ 치수선/인출선등의 편집(위치조정), 프린터・플로터로의 인쇄가 가능합니다.

■다양한 형식의 도면파일 출력에 대응
당사 제품인 [UC-Draw]의 오리지널 형식의 파일(PSX)뿐만아니라, [SXF]/ [DXF]/ [DWG]형식의 파일출력이 가능합니다. 또, 솔리드 모델의 3DS출력에도 대응하고 있습니다.


<Ver.1.01.00 (04/09/27 릴리스) 개정 내용 >
■기능추가・확장
  ・흙막이벽을 사용한 「노면복공」형식의 가설구대 도면작성에 대응
  ・지주말뚝을 지지하는 「콘크리트 기초」의 도면작성에 대응
  ・「JWW파일」 및 「JWC파일」의 출력에 대응
Page Top TOP

  프로그램의 기능과 특징
ライン
1.가설구대의 형상과부재

■승입구대(가잔교)
 ・형상

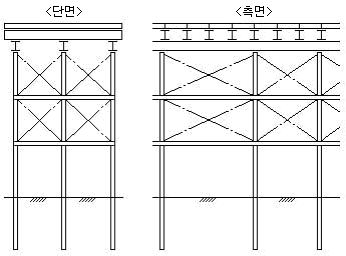

(1)구대형태Ⅰ(폭원과 바닥다짐이 「직교」)

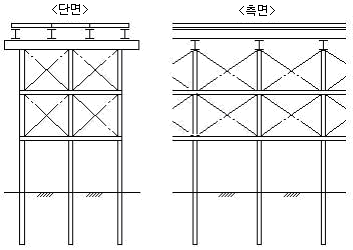

 (2)구대형태Ⅱ(폭원과 바닥다짐이 「평행」)


・부재
 (1)복공판
 (2)바닥다짐(복공수판)・・・H형강
 (3) sleeper (보) ・・・・・・・H형강 또는 편구형강
 (4)지주(말뚝)・・・・・・・・H형강
 (5)수평이음재 ・・・・・편구형강
 (6)수직brace ・・・・・등변L형강
 (7)수평brace ・・・・・등변L형강
 (8)횡이음재・・・・・・・・・편구형강 또는 등변L형강

 ※본 프로그램에서 도면작성이 가능한 지간수는, 「착안 지간」과 「인접 지간」의 『2지간』까지 입니다.



■노면복공
 ・형상

 (1)단경간(지주말뚝 없음)
 (2)2경간(지주말뚝1열 있음)

 ・부재
 (1)흙막이벽
 (2)바닥다짐(복공수판)
 (3) sleeper (보)
 (4)지주(말뚝)
 (5)수평이음재
 (6)수직brace
 (7)횡이음재
 (8)콘크리트기초

 ※흙막이벽부의 거더받침에 「편구형강」을 사용할 경우, 흙막이벽의 외측에 「등변L형강」을 배치할 것인지,
   아닌지의 지정이 가능.
 ※복공판을 도면 작성할 때에 「길이」에 대해서는, 「2m」・「3m」・「바닥다짐(복공수판)의 간격」에서 지정이 가능합니다.
   한편 , 복공판의 「폭」・「높이」에 대해서는「폭=1m」・「높이=20cm」고정으로 도면작성을 합니다.


2.수량계산
 주요 부재수량표에 도면 작성을 할『수량(복공판・바닥다짐(복공수판)등)』은, 이하에 대해서 산출이 가능합니다.

 (1)복공판・・・S=LS×LF
  ※LS:지간길이/LF:폭원길이

 (2)바닥다짐(복공수판)

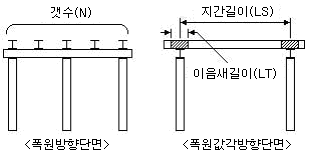

  ・구대형태가 「형태Ⅰ:바닥다짐과 폭원이 직교」인 경우・・・L=(LS+LT)×N
  ※LS:지간길이/LT:바닥다짐(복공수판)의 이음새길이/N:바닥다짐(복공수판)의 갯수

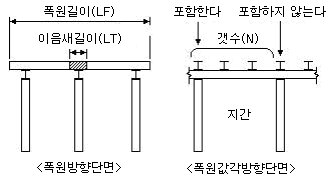

   ・구대형태가 「형태Ⅱ:바닥다짐과 폭원이 평행」인 경우・・・L=(LF+LT)×N
   ※LF:폭원길이/LT:바닥다짐(복공수판)의 이음새길이/N:바닥다짐(복공수판)의 갯수


(3) sleeper (보)
  ・구대형태가 「형태Ⅰ:바닥다짐과 폭원이 직교」인 경우・・・L=(LF+LL+LR)×α
  ※LF:폭원방향 지주간격의 합계길이/LL:왼쪽단 지주에서 캔틸레버길이
  LR:오른쪽단 지주에서 캔틸레버길이/α:H형강인 경우는「1」, 편구형강인 경우는「2」


   ・구대형태가「형태Ⅱ:바닥다짐과 폭원이 평행」인 경우・・・L=LS×N×α
   ※LS:지간길이/N:폭원방향의 지주(말뚝)갯수/α:H형강인 경우는「1」, 편구형강인 경우는「2」


 (4)지주(말뚝)・・・L=(LS+LN)×N
  ※LS:지표면부터 말뚝머리까지의 치수/LN:지주(말뚝)의 근입길이/N:폭원방향의 지주(말뚝)갯수
