UC-Draw툴모음(U-type wall)은, U형 옹벽의 배근도・가공도・철근표등의 도면을 일괄 자동생성하기 위한 프로그램으로, 이하의 특징이 있습니다.
본제품의 SXF, P21출력기능은, UC-Draw툴모음에서OCF검정인증을 취득하고 있습니다.
인증번호:31204050075-9




<Ver.1.02.04(06/02/06릴리스)개정 내용>
 1.배력근 피복의 입력방향 지정에 대응
 2.측벽 내면 주철근의 단면변화에 대응
OCF検定
OCF검정제한사항
<Ver.1.02.01(05/08/01릴리스)개정 내용>
 ・일본도로공단 「조사등 업무의 전자납품 요령(안) 도면작성편 2005년4월 」의 레이어정보 설정에 대응


1.옹벽형상
 ■단면형상

  (1)바닥판의 캔틸레버의 도면작성이 가능.

  (2)측벽의 외면・내면 각각에서, 테이퍼 유무의 지정가능.
  (3)측벽과 바닥판의 접합부에, 헌치의 도면작성이 가능합니다(측벽의 외면・내면 어느쪽도 가능).
  (4)측벽의 천단폭 일정형상으로서 , 지복・일정두께・기부변화의 도면작성이 가능합니다.
  (5)측벽의 내측에 내벽의 도면작성이 가능합니다.
      ※바닥판의 캔틸레버 부분에서 테이퍼를 설치할 수가 있습니다.
      ※측벽의 테이퍼는, 외면・내면 각각 지정가능(구배는 일정).
      ※측벽천단의 지복은, 측벽 내면측에만 설치할 수 있습니다.
 ■평면형상
   (1)좌우단 각각에서 경사각 지정이 가능하므로, 사각형・사다리꼴・평행사변형의 도면작성이 가능.
   (2)좌우단이 직각인 경우, 평면꺽임의 도면작성이 가능.


 ■측면형상
   (1)측벽의 측면 천단 형상으로서 , 일정구배・산형・계곡형의 3형태의 도면작성이 가능합니다.

    (2)측벽에 개구부(원・사각형・코반), 물빠진 구멍의 도면작성이 가능.

   (3)구배가 붙은 바닥판의 도면작성이 가능.


 ■바닥판 부속물
   (1)바닥판 하면에 「말뚝」・「돌기」・「사태막기근」의 도면작성이 가능.
     ※「말뚝」에 대해서는 「말뚝A법」과 「말뚝B법」의 도면작성이 가능.
     ※「말뚝」, 「돌기」와 「사태막기근」은 동시 도면작성은 불가능합니다(어느 한개만의 도면작성이 가능합니다).

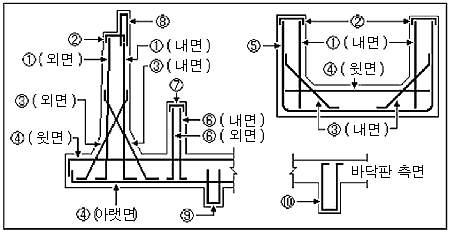

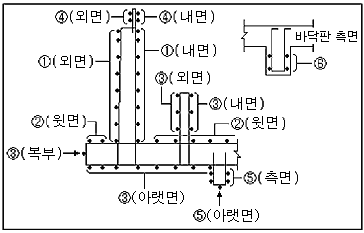

2.옹벽철근
 ■배치철근:측벽철근・측벽천단근・측벽헌치근・바닥판 철근・측벽 바닥판 일체 주철근・내벽철근・내벽천단근・
          지복 종철근・지복 횡철근・바닥판 돌기철근・사태막기근근


   ※측벽에 개구부가 놓여진 경우, 「측벽 주철근의 상자빼기처리」를 행합니다.
   ※말뚝배치가 「말뚝A법」인 경우에는, 「하면 주철근의 상자빼기처리」를 행합니다.
   ※이하의 철근에 대해서는, 「정척철근」으로의 도면작성이 가능합니다.
     측벽 주철근・측벽부분이 「연직」으로 배치된 것・내벽 주철근・측벽 바닥판 일체 주철근
   ※「측벽바닥판 일체 주철근」은, 이하의 형상인 경우에 배근이 가능합니다.
     바닥판의 「캔틸레버」=없음・측벽의 「테이퍼ー」=없음・측벽의 「천단구배」=없음(상단높이일정)

  ■조립근:측벽 조립근・내벽 조립근・바닥판 조립근
   ※이중에서 철근도, 선단 훅에 「직각」・「예각」・「반원」의 지정이 가능합니다.

  ■보강근:개구부 보강근・말뚝피함 경사철근(말뚝배치가 「말뚝A법」인 경우만)
   ※개구부의 주위에 보강근으로 하고 테이퍼 상태의 「수평철근」・「수직철근」・「경사철근(능형)」 과 「원철근」
    의 배치가 가능합니다.
   ※바닥판 하면의 말뚝부분의 보강근으로서 , 「좌경사 철근」・「우경사 철근」의 배근이 가능합니다.
