캔틸레버보식 옹벽의 배근도CAD프로그램
      CAD製図基準(案)対応SXF2.0対応 Windows98/Me/NT/2000/XP대응
Order
제품구입
製品詳細価格/購入サンプル画面

  프로그램개요
ライン
UC-Draw툴모음(Retaining wall)은, 캔틸레버보식 옹벽의 배근도・가공도・철근표등의 도면의 일괄 자동생성 프로그램으로, 이하의 특징이 있습니다.
본제품의 SXF, P21출력기능은, UC-Draw툴모음에서 OCF검정인정을 취득하고 있습니다.
인증번호:31204050075-1


<Ver.1.02.04(06/02/06릴리스)개정 내용>
 1.배력근 피복의 입력방향지정에 대응
 2.「역T및L형」옹벽 「꺽임 있음」의 배면측, 평면헌치에 대응
 3.「역T및L형」옹벽 「꺽임 있음」의 경우 바닥판 형상을 사각형으로 한 도면작성에 대응
OCF検定
OCF검정 제한사항
<Ver.1.02.02 (05/08/01릴리스) 개정 내용>
 ・일본도로공단조사등 업무의 전자납품 요령(안) 도면작성편 2005년4월의 레이어정보 설정에 대응



■스피드한 작성
형상치수나 배근정보등을 입력하여 내부적으로 작성데이터를 일괄생성하기 위해, 단시간에 목적의 구조물의 배근도면을 취할 수 있습니다.

■재료계산 작업의 해소
입력된 형상정보/ 배근정보와 작성조건으로 설정된 기준값이나 올립/버림에 따른 재료계산을 행하고, 가공도/ 철근표/ 수량표등을 자동생성하므로, 철근의 치수/ 질량이나 콘크리트체적등의 계산작업을 해소합니다. 또, 필요에 따라 감장계산을 행하거나, 변화표를 생성할 수도 있습니다.

■간단입력과 상세입력의 채용
배근에 관한 데이터 입력에는, 기준피치나 배근방법등의 적은 입력으로 배근도 생성을 행할 수 있는 간단입력과, 각 철근마당 배치 개시위치/ 피치/ 피치수등을 입력하여 자유도가 높은 배근도 생성을 행할 수 있는 상세입력을 서포트하고 있습니다.

■섬세한 작성 서식에 대응
작성조건에서 치수선이나 인출선/ 문자/ 표등의 작성 서식의 섬세한 설정이 가능합니다. 각 도형은 그 설정에 준해서 생성되므로, 섬세한 도형생성이 가능합니다.

■각종기준류에 따른 작성
이하의 기준류에 준거한 한 도면작성이 가능합니다.
 ・CAD제도기준(안) 국토교통성 2003년 7월판
 ・CAD에 의한 작성요령(안) 일본도로공단 2001년10월판
 ・조사등 업무의 전자납품 요령(안) 작성편 일본도로공단 2005년4월판

■생성도면의 확인/ 편집/ 인쇄

생성한 도면의 확인표시나 도형/ 치수선/ 인출선등의 편집(위치조정), 프린터・ 플로터로의 인쇄가 가능합니다.

■다양한 형식의 도면파일 출력에 대응
당사 제품인 [UC-Draw]의 오리지널 형식의 파일(PSX)뿐만아니라, [SXF]/ [DXF]/ [DWG]형식의 파일출력이 가능합니다. 또, 솔리드 모델의 3DS출력에도 대응하고 있습니다.

<Ver.1.01.00(04/10/12 릴리스) 개정내용>
■주된 확장・추가기능
 1.평면형상「꺽임 있음」의 경우의『배력근의 이음도면작성』,『좌우단의 사각 도면작성』에 대응
 2.「L형, 역L형」의 경우의『단철근도면작성』에 대응
 3.『구배붙은 바닥판의 도면작성』에 대응
 4.「JWW파일」 및 「JWC파일」의 출력에 대응

Page Top TOP

  프로그램의 기능과 특징
ライン
캔틸레버보식 옹벽의 배근도・가공도・철근표등의 화면의 일괄 자동생성을 행합니다.

1.옹벽형상
■단면형상

 (1)단면형상으로서 , 「역T형」・「L형」・「역L형」의 3형태의 도면작성이 가능합니다.
 (2)vertical wall의 앞면・뒷면, 바닥판의 윗면 각각으로, 테이퍼 「있음」・「없음」의 지정이 가능합니다.
 (3)vertical wall와 바닥판의 접합부에 , 「거푸집 수대」나 「헌치」의 도면작성이 가능합니다.
 (4)천단폭 일정의 형상으로서 , 「앞면돌기」・ 「뒷면돌기」・「접붙이기」・「일정두께」・「기부변화」의 5형태의
   도면작성이 가능합니다.

■정면형상
 (1)vertical wall정면 천단형상으로서 , 「일정구배」・「산형」・「계곡형」의 3형태의 도면작성이 가능합니다.
 (2)vertical wall에 「개구부」의 도면작성이 가능합니다.
 (3)vertical wall에 「물빠진 구멍」의 도면작성이 가능합니다.

■평면형상

 (1)좌우단 각각에서 경사각 지정이 가능하므로, 「사각형」・「사다리꼴」・「평행사변형」의 도면작성이 가능합니다.
 (2)좌우단이 직각인 경우, 「도중꺽임」의 도면작성이 가능합니다.

■부속물
  (1)수직벽천단에, 「지복」의 도면작성이 가능합니다.
  (2)바닥판 하면에 , 「말뚝」 또는 「돌기」의 도면작성이 가능합니다.

2.옹벽철근

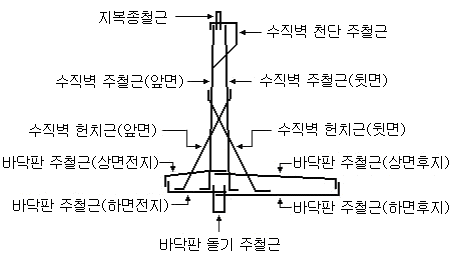

■주철근
 주철근으로서 이하의 철근배근이 가능합니다.
 (1)수직벽 주철근(앞면・뒷면)
  ・「전장 주철근」 과 「도중막기 주철근」의 배근이 가능합니다.
  ・어느 철근이라도 「이음새 없음」, 「럽 이음새」, 「압접 이음새」의 지정이 가능합니다(이음새는1개소만).
  ・수직벽에 개구부가 놓여진 경우, 「수직벽 주철근의 상자 뺀 처리(앞면 수직철근)」을 행합니다.
 (2)수직벽 천단 주철근 ・수직벽 천단의 형상(돌기가 붙는 경우와 붙지않는 경우)에 따라서 철근을 배치합니다.
 (3)수직벽 헌치근(앞면・뒷면)
  ・헌치면에 따른 배치을 합니다.
 (4)바닥판 주철근(상면・하면)
  ・「조철근」 과 「단철근」으로 배근합니다.
  ・말뚝배치가 「말뚝A법」인 경우에는, 「하면 주철근의 상자빼기처리」를 행합니다.
 (5)바닥판 돌기 주철근
  ・「┗┛」형의 철근을 배근합니다.
 (6)지복 종철근
  ・「┏┓」형의 철근을 배근합니다.

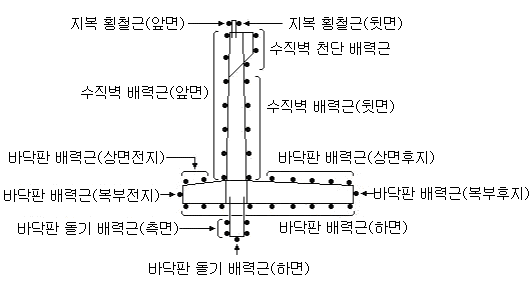

■배력근
 배력근으로서 이하의 철근배근이 가능합니다.
(1)수직벽 배력근(앞면・뒷면)

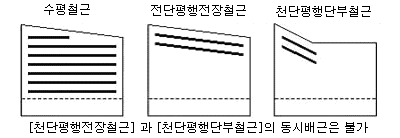

  ・「수평철근」, 「천단평행 전장철근」, 「천단평행 단부철근」의 배근이 가능합니다.
  ・수직벽에 개구부가 놓여진 경우, 「수직벽 배력근의 상자빼기처리(수평철근)」을 행합니다.
(2)수직벽 천단배력근
  ・「천단평행 전장철근」을 배근합니다.
(3)바닥판 배력근(상면전지・상면후지・하면・복부전지・복부후지)
  ・「수평철근」을 배근합니다.
  ・말뚝배치이 「말뚝A법」인 경우에는, 「하면 배력근의 상자빼기처리」를 행합니다.
(4)바닥판 돌기배력근(측면・하면)
  ・「수평철근」을 배근합니다.
(5)지복 횡철근(앞면・뒷면)
  ・「지복 상면에 따른 철근」을 배근합니다.

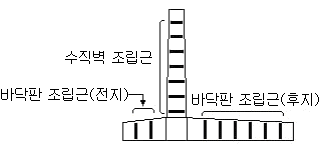

■조립근
조립근으로서 이하의 철근배근이 가능합니다.
  (1)수직벽 조립근
  ・좌우각각으로 휨길이의 지정이 가능합니다.
  ・「앞면수직」, 「좌단평행」, 「우단평행」의 3방향의 배치가 가능합니다.
  (2)바닥판 조립근(전지・후지)
  ・「상열기근」, 「하열기근」, 「마근」, 「조근」, 「J근」의 5형태의 배근이 가능합니다.
  ・「상열기근・하열기근・마근・조근」은, 조립근을 걸친 주철근의 간격수의 지정이 가능합니다.

■보강근

 상기 이외의 철근으로서 이하의 철근배근이 가능합니다.
 (1)개구부 보강근
  ・개구부의 주위에 보강근으로 하고 바모양의 「수평철근」・「수직철근」・「경사철근(능형)」과 「원철근」을 배치할
  수 있습니다.
 (2)말뚝피함 경사철근
  ・바닥판 하면의 말뚝부분의 보강근(말뚝피함 경사철근)으로서 , 「좌경사철근」・「우경사철근」의 배근이 가능합니다.
  ・철근형상은 바근만으로 하고 , 「조건(C)」→「도면작성조건(Z)」로 부터 표시되는
   「도면작성조건」의 「계산기준」→「철근기준값」→「기준값1」→「철근최대길이」
   에서 럽이음새를 (최대2개소)자동 발생합니다.
