JH설계요령제 5집 「차음벽 설치요령」에 준거하여,
차음벽의 설계계산를 행하는 프로그램


電子納品対応 Windows98/Me/NT/2000/XP대응
Order
제품구입
製品詳細価格/購入サンプル画面

  프로그램개요
ライン
본제품은, JH설계요령 제 5집「차음벽 설치 요령」에 준거하여, 차음벽의 설계계산을 행하는 프로그램입니다.

본 제품으로 설계가능한 구조형식은, 지주형식으로서 (1)직벽 형태 및 (2)캔틸레버 형태, 기초형식으로서 (1)강관말뚝 기초, (2)직접 기초, (3)펜스천단 설치, (4)펜스측면 설치, (5)Box Culvert 상부설치의 각각에 대응가능합니다.

차음판의 종류으로서는 콘크리트판, 금속판, 아크릴판을 마련하여 , 각각 임의크기를 등록추가할 수 있습니다.
메인 윈도우에서는 정면도・측면도・3D표현의 표시에 대응하고, 차음벽 형상을 리얼하게 확인해 가면서 설계가 가능합니다.
계산서 출력에서는, 설계조건, 지주의 계산결과, 기초 계산결과등에 대해서 설명도가 있는 보고서를 출력합니다.
▼메인윈도우


  프로그램의 기능과 특징
ライン

  1. 지주형식

    지주형식은, 직벽형태 및 캔틸레버 형태(직선+원호)를 가능하게 하고 있습니다.
    지주부재는 H형강으로 하고 , 임의크기를 자유롭게 등록추가를 할 수 있습니다.
    지주단면은 단면변화(이음설치)가 가능하고, 차음벽 높이가 큰 경우에도 경제설계가 가능합니다.
    직선부 및 원호부의 구조치수는 임의입력이 가능하고, 대형 차음벽의 설계에도 대응가능합니다.

    ▼직벽형태 ▼캔틸레버 형태



  2. 기초형식

    기초형식은, 강관말뚝 기초, 직접 기초, 펜스 설치, Box Culvert 상부설치가 가능합니다.
    토공부으로서는 성토 비탈부, 보호길 어깨부, 성토제방부를, 교량부으로서는 펜스천단 설치, 펜스측면 설치를 선택할 수 있습니다.
    말뚝기초 설계에서는, 수평방향의 안정검토, 말뚝체 응력도 검토를 행하고, JH설계요령 제2집「비탈상의 심초기초」에 준거한 설계가 가능합니다.
    직접기초 설계에서는, 지반의 연직지지력, 전도 및 활동에 대한 안정검토를 행하고, JH설계 요령 제2집 「직접기초」에 준거한 설계가 가능합니다.
    펜스설치・Box Culvert 상부 설치에서는, 앵커볼트 설계가 가능합니다.

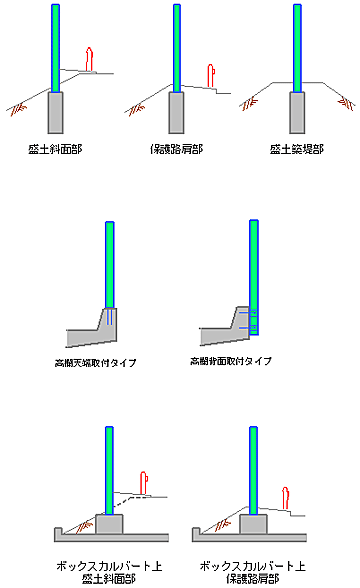

    ▼기초형식과 설치장소의 종류



  3. 차음판

    차음판의 종류으로서는, 콘크리트판, 금속판, 아크릴판(투광형 패널)을 마련하고, 설계자로 부터 임의크기를 자유롭게 등록추가 할 수 있습니다.
    또, 성토부로 부터의 토압작용에 대해서, 차음판과 별도로 흙막이판의 설치가 가능합니다.


    ▼기준값(차음판)



  4. 하중의 취급

    차음벽의 설계에 있어서는, 고정하중, 풍하중, 토압을 고려하여, 지주joint위치의 단면력이 가장 불리하도록 하중재하를 반영시킵니다.
    한편 , 충돌하중에 대해서는 고려하지 않고, 지진의 영향에 대해서도 풍하중이 지진의 영향에 대해서 탁월하므로 이것을 생략하고 있습니다.


    ▼풍하중의 재하



  적용기준 및 참고문헌
ライン
  • 일본도로공단 설계요령 제5집 차음벽설치요령 1994년 4월
  • 일본도로공단 차음벽 표준 설계도집 1999년12월
  • 일본도로협회 도로교시방서・동해설(Ⅳ) 2002년3월
