경사면상측 심초기초의 설계계산프로그램
전자 납품 대응 WindowsNT/2000/XP대응
Order
제품구입
製品詳細価格/購入サンプル画面

  프로그램 개요
ライン
푸팅식의combined piles, 또는, 단일말뚝의 심초말뚝(대구경 심초 포함)의 설계계산이 가능합니다.
또한, 심초기초에 결합할 기중 및 보를 포함한 하부공 전체의 심초프레임 구조해석이 가능합니다.
평상시, 레벨1 지진시, 레벨2 지진시의 설계계산이 가능합니다.
말뚝열에 대해서 면내 해석 및 면회해석이 가능합니다.
교축 방향 및 직작방향의 일괄입력이 가능합니다.
지층은 직접 지층선의 입력방식, 절선지층선의 입력방식에 대응하고 있습니다.
지형일괄입력을 이용하면, 지형형상에 대해서 기초위치의 상대적인 위치 변경이 가능합니다.
하부공 제품(교대/교각)과의 데이터 연동에 대응하고 있습니다.
이 프로그램은 심초말뚝 연구회의 벤치마크테스트에 참가하여 충분한 검증을 받았습니다.

  프로그램의 기능과 특징
ライン
  1. 프로그램의 특징
    푸팅식의combined piles, 또는, 단일말뚝의 심초말뚝(대구경 심초 포함)의 설계계산이 가능합니다.
    또한, 심초기초에 결합할 기둥 및 보를 포함한 하부공 전체의 심초프레임 구조해석이 가능합니다.
    레벨2 지진시의 계산에 대해서는, 충분히 수속한 해석결과를 안전하게 취할 수 있습니다.


  2. 대상구조물
      (a) (b) (c)
    평상시/레벨1지진시
    레벨2지진시
    말뚝체 부분
     지반층수: 10층
     말뚝길이: 40m
     말뚝지름: 20 m
     말뚝본수: 5본(1열당)
    프레임 부분
     부재수: 99부재
     상시/레벨1 하중데이터:30케이스
     레벨2하중데이터:4케이스


  3. 프로그램 기능
    • 푸팅식의combined piles, 또는, 단일말뚝의 심초말뚝(대구경 심초포함)의 설계가 가능합니다.
    • 심초기초에 결합할 기둥 및 보를 포함한 하부공 전체의 프레임 구조해석이 가능합니다.
    • 평상시・레벨11지진시, 레벨2지진시의 설계가 가능합니다.
    • 말뚝열에 대해서 면내해석 및 면외 해석이 가능합니다.
    • 교축방향 및 직각방향의 일괄입력이 가능합니다.
    • 지층은 직선지층선의 입력방식, 절선지층선의 입력방식이 가능합니다.
    • 레벨2지진시는 충분히 수속를 한 해석결과를 안정하게 취할 수 있습니다.
    • 말뚝 머리부의 결합부의 설계가 가능합니다.
    • 레벨2푸팅의 설계가 가능합니다.
    • 하부공제품(교대, 교각)과의 데이터 연동에 대응하고 있습니다.
    • 심초말뚝 연구회의 벤치마크테스트에 참가하여, 충분한 검증을 거치었습니다.
    • 말뚝 머리부의 결합부의 설계에 대응
    • 레벨2푸팅의 설계에 대응
    • 지형모델의 일괄입력에 대응
    • 각종 허용값의 기준값 메뉴화에 대응
    • 하중 케이스의 임의추가에 대응
    • 레벨1지진시, 레벨2지진시의 일괄계산에 대응

     지반조건의 특징.
       (1)지반층수는10층까지이며. 토질구분은[토사 및 연암],[경암]의 2종류가 가능.
       (2)인접말뚝의 영향을 고려한 지반스프링, 수평지지력, 소성화 영역의 저항력 산출이 가능.
       (3)절선지층선이 가능하며, 여러가지의 지반형상의 입력이 가능.
       (4)활동각은 자동계산과 직접입력이 가능.
       (5)상재하중 및 토압력의 고려가 가능.


  4. 해석모델

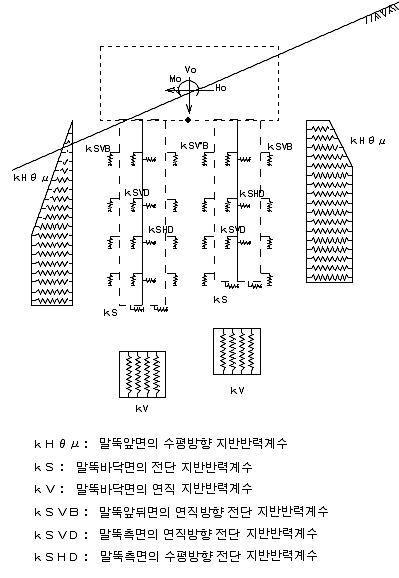

    지반의 저항요소는, 하기의 6종류를 고려.



    안정계산모델은, 하기의 분류에 의함.

    평상시/폭풍시/레벨1지진시 레벨2지진시
    변위, 지반반력, 단면력 수평방향안정도조사
    말뚝체의 강성 ・탄성체 ・탄성체 ・균열, 철근항목에 의한 휨강성의 저하를 고려한 Tri-Linear형








    연직방향
    지반저항
    ・탄성체
    (유효 재하 면적으로 한다)
    ・반력도가 허용치 이내
    ・탄성체
    (유효 재하 면적으로 한다)
    ・탄소성체
    (유효 재하 면적으로 한다)
    수평방향
    전단지반저항
    ・Bi-Linear형 모델 ・Bi-Linear형 모델 ・Bi-Linear형 모델



    수평방향
    지반저항
    ・탄성체 ・Bi-Linear형 모델
    ・3차원적 확장을 고려한 수동저항을 상한으로 한다
    ・Bi-Linear형 모델
    ・3차원적 확장을 고려한 수동저항을 상한으로 한다



    연직방향
    전단지반저항
    ・흙막이 시공법에 의한 고려 ・흙막이 시공법에 의한 고려 ・흙막이 시공법에 의한 고려
    ・Bi-Linear형 모델 ・Bi-Linear형 모델 ・Bi-Linear형 모델



    연직방향
    전단지반저항
    ・흙막이 시공법에 의한 고려
    ・Bi-Linear형 모델
    ・흙막이 시공법에 의한 고려
    ・Bi-Linear형 모델
    ・흙막이시공법에 의한 고려
    ・Bi-Linear형 모델
    수평방향
    전단지반저항
    ・흙막이 시공법에 의한 고려
    ・Bi-Linear형 모델
    ・흙막이 시공법에 의한 고려
    ・Bi-Linear형 모델
    ・흙막이 시공법에 의한 고려
    ・Bi-Linear형 모델



<연동대상제품>
  ・「교각의 설계
  ・「교대의 설계
  ・「상자형 교대의 설계계산
  ・「라멘식 교대의 설계계산
  ・「라이너 플레이트의 설계계산 Ver.1



적용기준 및 참고문헌
  • 일본도로공단 설계요령 제2집[비탈위의 심초기초] 2000년1월
    일본도로협회 도로교시방서(Ⅳ)/(Ⅴ) 2002년3월
    일본도로협회 도로교의 내진설계에 관한 자료 1997년 3월
    일본도로협회 도로교의 내진설계에 관한 자료 1998년 1월
  • ※심초기초의 설계에 있어서의 적용기준은 종래보다 [일본도로공단 설계요령 제2집]이 주로 되어 설계기준으로서 취급되고 있으며, 도로교시방서는 보완적인 설계기준으로 취급되고 있습니다. 교각기초로서의 레벨2지진시의 검토방법은, 이전 시방서와 현재의 시방서 간(1996년과 2002년)에 차이가 없으므로 2002년도 판에 준거하며, 또한 교대기초의 레벨2 지진시의 검토방법은 2002년도 판에 준거합니다.
