避難解析/火災解析支援データサービス

EXODUS/SMARTFIRE 解析支援サービス

サービス開始日:2007.07.27

サービス概要

EXODUS/SMARTFIREは、英国グリニッジ大学火災安全工学グループ(FSEG)にて研究開発された避難解析/火災解析シミュレーションソフトウェアです。フォーラムエイトでは、以下の3製品について、2006年12月に販売・サポートを開始しました。

  • buildingEXODUS  建築環境のための避難モデル
  • maritimeEXODUS  海洋環境のための避難モデル
  • SMARTFIRE  火災モデリングのSMART CFDシステム

EXODUS/SMARTFIREは、火災安全工学における「性能ベースアプローチ」への移行を背景に高精度な設計を行う技術者にとって、ローコストで優れたツールとしてご活用いただけるソフトウェアであり、世界各国で急速に利用ユーザが増加しています。このため、様々な利用方法、適用方法に関する質問が挙げられています。

このたび、上記の3製品のパッケージソフトとしての販売に加え、新サービスとして「EXODUS/SMARTFIRE解析支援サービス」を開始しました。buildingEXODUS・maritimeEXODUSのノード/アークモデル、および、SMARTFIREの3次元CFD-FEMモデルにおける初期モデルの作成をサポートします。

本解析支援サービスでは、英国グリニッジ大学火災安全工学グループ(FSEG)で正規トレーニングを受けた弊社のスタッフが本サービスのバックアップを行います。データ作成から解析結果の処理・可視化まで一連の流れがスムーズに行え、buildingEXODUS・maritimeEXODUSの避難解析およびSMARTFIREの3次元CFD-FEM火災解析が手軽に行えるサービスです。

避難解析はbuildingEXODUSあるいはmaritimeEXODUSのいずれかで行い、基本的にフロア数と延床面積、人数で費用見積を算定できます。一方、火災解析の場合はbuildingEXODUSあるいはmaritimeEXODUSに加えてSMARTFIREによる3次元CFD-FEM火災解析が必要で、SMARTFIREではフロア数、セル数で費用見積を算定できます。

なお、結果の確認はサービスの範囲としますが、報告書作成等の結果処理、判定などのコンサルティングサービスは含まれていません。

関連情報

◆電子マニュアル(日本語)ダウンロード

サービスの概要と特長

EXODUS/SMARTFIRE Web見積サービス

フォーラムエイトでは、EXODUS/SMARTFIRE 解析支援サービスの一環として「EXODUS/SMARTFIRE Web見積サービス」の提供を開始いたしました。
建築環境のための避難モデル・火災モデリングのSMART CFDシステムなどの概算見積の計算、内訳の閲覧がおこなえます。

解析サービス例

(価格は税込表示です)

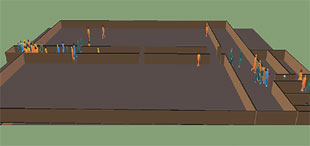

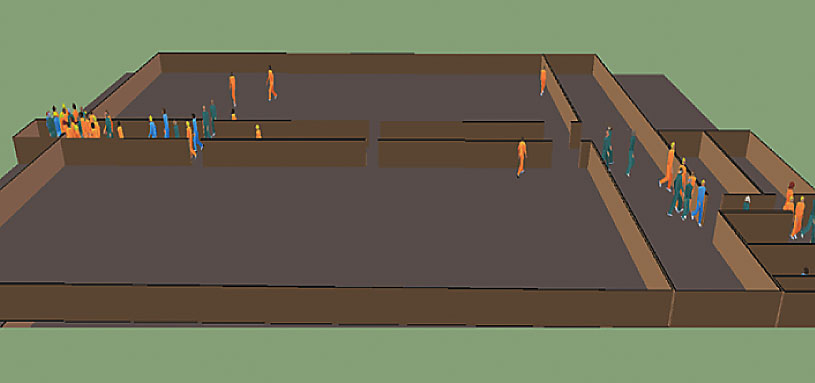

基本モデル(価格算定例)
 ●フロア数=1 ●延床面積=1,000m2 ●人数=60
 ●セル数=10,000
 ●フロア平面(幅33 m×奥行き29 m)
 解析支援サービス費
避難解析 ¥150,563(税抜¥136,876)
火災解析 ¥410,625(税抜¥373,296)

トンネル火災避難解析
 ●フロア数=1 ●延床面積=2,000m2 ●人数=28
 ●セル数=2,471
 ●トンネル長200m ●内空断面(高さ8m×幅10m)
 解析支援サービス費
避難解析 ¥164,250(税抜¥149,319)
火災解析 ¥410,625(税抜¥373,296)
UC-win/Road避難解析サンプルモデルAVI

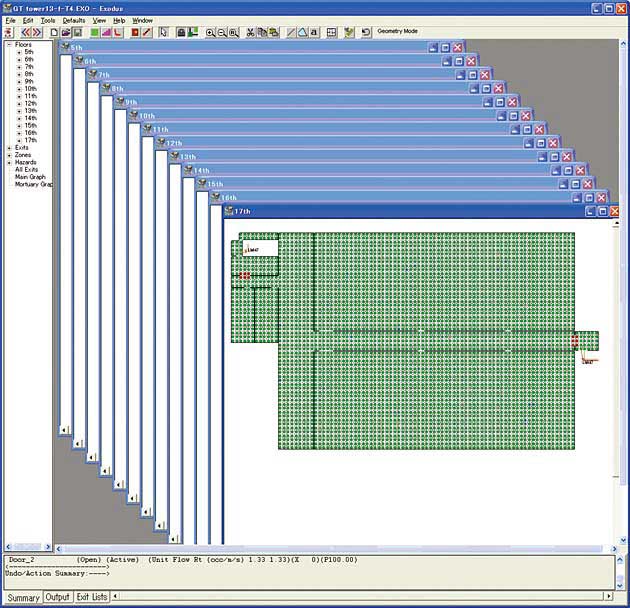

高層ビル火災避難解析
 ●フロア数=13 ●延床面積=13,000m2
 ●人数=780 ●セル数=49,322
 ●各フロア平面(幅33m×奥行き29m)
 解析支援サービス費
避難解析 ¥574,876(税抜¥522,615)
火災解析 ¥1,916,252(税抜¥1,742,048)
UC-win/Road避難解析サンプルモデルAVI





低層建物火災解析
 ●フロア数=2 ●延床面積=200m2 ●人数=17
 ●セル数=33,638
 ●1F平面(幅12.5m×奥行き9.5m)
 解析支援サービス費
避難解析 ¥246,375(税抜¥223,978)
火災解析 ¥1,505,627(税抜¥1,368,752)
UC-win/Road避難解析サンプルモデルAVI




サービス価格

EXODUS/SMARTFIRE 解析支援サービス標準見積表

● 作業概要

●buildingEXODUSによるモデル化
   フロア数= 1 フロア
   延床面積= 500,000 m2
   避難者数= 15,773 人

 (1) 避難シミュレーション解析を行います。
 (2) 各種図面はCADデータで提供され、その図面に基づいてノード/アークモデルを作成するものとします。
 (3) ノードのタイプのみを考慮し、その他の条件は初期設定値とします。
 (4) 避難者(OCCUPANT)の条件は初期設定値とします。
 (5) 火災シミュレーション解析結果は考慮しません。
 (6) 毒ガス(TOXICITY)サブモデルおよびハザード(HAZARD)サブモデルは考慮しません。
 (7) 以上の条件に基づく入力データの提供をもって納品とします。


モデル化データ作成基本単価
(フロア数1。延床面積1000m2以下。避難者数100人。毒ガス・ハザード考慮なし。その他条件初期設定値。)
技術者種別 工数 技術者単価
主任技師 20% ¥68,400 ¥13,680
技師A 30% ¥60,700 ¥18,210
技師B 30% ¥49,800 ¥14,940
技師C 10% ¥39,200 ¥3,920
技術員 10% ¥34,800  ¥3,480
(A) モデル化データ作成基本単価 ¥54,230

基本条件
割増項目 割増係数 入力 見積割増係数
基本作業のみ(必ず1.0を入力) 1.0 1.0 1.0
フロア数が1フロアを超過した場合の割増 1フロア超過毎に0.1増 0 0
延床面積が10,000mを超過した場合の割増 10,000m2超過毎に0.1増 500,000 4.9
避難者数が100人を超過した場合の割増 10,000人まで100人超過毎に0.1増 15,773 4.95
資料整理(設計図書、図面、データファイル等) 0.1 20 2
(B) 割増係数小計   12.85

追加作業金額
作業内容 単位工数 入力 見積工数
タイプ以外のノード条件の修正
作業単価=基本単価(A)、入力=延床面積
[割増係数=1,000mまでは0.2、1,000m超過毎に0.2増]
1   0
避難者条件の修正
作業単価=基本単価(A)、入力=避難者数
[割増係数=100人までは0.2、100人超過毎に0.2増]
1 15,773 7.9
火災シミュレーション解析結果の考慮
作業単価=基本単価(A)、入力=ゾーン数
[割増係数=10ゾーンまでは0.2、10ゾーン超過毎に0.2増]
1 0
その他条件の修正 1   0
(C1)追加作業工数
7.9

打合せ作業見積額
モデル化データ作成内容 単位工数 入力 見積工数
打合せ 1 1 1
(C2)打合せ作業工数 1

経費
報告書OP
解析結果整理
技術経費
急行料金(25%割増残業等)
ソフト、ハード購入費用
(F) 経費小計 ¥1,670,284

直接人件費
(D) 合計(D)(A)(B)(C1)(C2) ¥1,179,503

一般管理費(直接人件費の120%) ※最低固定管理費として直接人件費¥50,000未満の場合は一律¥60,000とする。
(E) 一般管理費 ¥1,415,403

● 消費税
(G) 消費税 ¥ 426,518

見積総合計額
(D)(E)(F)(G) ¥4,691,708

 保守サポート
1年間の問い合わせサポート、不具合修正に無償対応。1年経過以降は、保守サポート契約を締結することが可能です。
(参照:保守サポート契約

SMARTFIREサポートサービス標準見積基準

● 作業概要

●SMARTFIREによるモデル化
   フロア数= 8 フロア
   セル数= 60,368 セル

 (1) CFD(計算流体動力学)に基づく火災シミュレーション解析を行います。
 (2) 各種図面はCADデータで提供され、その図面に基づいてセル(有限要素)モデルを作成します。
・ご提示の建物条件〔8階建てホテル、270m2/フロア、10室/フロア〕に基づき、 基本モデル(各フロア)として、
   フロア形状「30m×9m」、室形状「3m×7m」、廊下「30m×2m」を想定しました。
・全セル数は、下図の1フロアモデル(「Coarse」メッシュ)より、60,368(=8フロア×7,546セル/フロア)と推定しました。
 (3) CFDモデルの材料物性、火災プロパティ(発熱速度等)、その他の解析条件は、委託者側が指定します。
現行条件(階段1箇所、避難バルコニー1、自然排煙口)
・検討条件(階段2箇所)
 (4) 指定がない解析条件は、委託者側にご確認の上、受託者側で仮定します。
 (5) 解析条件に基づき、解析結果を比較整理します。
 (6) 換気能力(例えば、換気量m3/s)など、解析結果の取りまとめ項目は、委託者側が指定します。
 (7) 入力データおよび解析結果を整理した資料の提出をもって納品とします。


モデル化データ作成基本単価
(フロア数1。延床面積1000m2以下。避難者数100人。毒ガス・ハザード考慮なし。その他条件初期設定値。)
技術者種別 工数 技術者単価
主任技師 20% ¥71,300 ¥14,260
技師A 30% ¥62,700 ¥18,810
技師B 30% ¥51,900 ¥15,570
技師C 10% ¥42,200 ¥4,220
技術員 10% ¥37,000  ¥3,700
(A) モデル化データ作成基本単価 ¥56,560

基本条件
割増項目 割増係数 入力 見積割増係数
基本作業のみ(必ず1.0を入力) 1.0 1.0 1.00
フロア数が1フロアを超過した場合の割増 1フロア超過毎に0.5増 8 3.50
セル数が10,000を超過した場合の割増 2000超過毎に0.3増 60,368 7.80
資料整理(設計図書、図面、データファイル等) 0.2 5.0 1.00
(B) 割増係数小計   13.30

追加作業金額
作業内容 単位工数 入力 見積工数
有限要素モデル条件の修正
作業単価=基本単価(A)、入力=セル数
[割増係数=10,000までは0.2、11,000までは0.4、1,000超過毎に0.2増]
1 0 0
CFDモデル条件の修正
作業単価=(技師A+技師B+技師C)×4の単価、入力=セル数
[割増係数=10,000までは0.2、11,000までは0.4、1,000超過毎に0.2増]
1  0  0
避難シミュレーション解析入力データの作成
作業単価=基本単価(A)、入力=ゾーン数
[割増係数=10ゾーンまでは0.1、10ゾーン超過毎に0.1増]
1 0 0
その他条件の修正 1 0 0
(C1)追加作業金額
0

打合せ作業見積額
モデル化データ作成内容 単位工数 入力 見積工数
打合せ 1 0.5 0.5
(C2)打合せ作業見積額 0.5

経費
報告書OP
解析結果整理
技術経費
急行料金(25%割増残業等)
ソフト、ハード購入費用
(F) 経費小計 ¥311,080

直接人件費
(D) 合計(D)(A)(B)(C1)(C2) ¥780,528

一般管理費(直接人件費の120%) ※最低固定管理費として直接人件費¥50,000未満の場合は一律¥60,000とする。
(E) 一般管理費 ¥936,634

● 消費税
(F) 消費税 ¥ 202,824

見積総合計額
(D)(E)(F)(G) ¥2,231,066

 保守サポート
1年間の問い合わせサポート、不具合修正に無償対応。1年経過以降は、保守サポート契約を締結することが可能です。
(参照:保守サポート契約
