地下車庫の安定計算および断面計算プログラム

地下車庫の計算 Ver.3

初版リリース:2010.09.30/最新Ver.リリース :2021.01.18

¥104,500(税抜¥95,000)

プログラム概要

『建築基準法』、『建築基準法施行令』、『建築基準法等関連告示』をもとに、各指針、および基準類に準じた計算方法により、鉄筋コンクリート製地下車庫(地下1階式) の設計計算を支援するプログラムです。

▲メイン画面

▲形状

▲FRAME解析結果

関連情報

Ver.3.0.0 改訂内容<2021年 1月18日リリース>

  1. 正面側の屋根、床の張出形状に対応
  2. ウイングの設置に対応
  3. 両側土圧時の地震力の向き設定に対応
  4. 3Dアトリビュート(属性表示)に対応

プログラムの機能と特長

操作性

  • データ内容を分類した入力を、ツリーアイテムとして上から順に並べており、また、入力後に行う「計算実行」、および「計算確認」を、その下に配置しています。
  • ツリーアイテムの色により、各入力画面が未入力か入力済みかを、ひと目で確認できるようになっています。
  • 計算に必要な入力が、すべて入力済みとなってはじめて、「計算実行」と「計算確認」が行えるようになります。計算結果が許容値を超えた場合は、ツリーアイテムのマークを変えて表示しています。
  • 「計算書作成」は、計算終了後に有効となり、計算書のプレビューや出力が行えるようになるなど、分かりやすく、容易な操作性を実現しています。

計算条件1

  1. 断面形状
    • 鉄筋コンクリート構造の地下1階式とします。
    • 原則として平地に設置とします。
    • 頂版、外壁、および底版の部材厚は、全長にわたって等厚とします。
    • 基礎形式は直接基礎(版基礎)とします。
  2. 安定計算
    • 地耐力、転倒、および滑り出しのチェックを行います。
  3. 計算モデル
    • 梁間方向については、屋根、地下外壁、床によるカルバート構造として計算します。
    • 桁行方向については、後壁を4辺固定支持スラブとして設計します。
  4. 安全性の確認
    • 設計曲げモーメント、せん断応力度、および使用鉄筋量の照査を行います。
    • 使用鉄筋量の照査方法を、鉄筋量と鉄筋間隔から選択可能です。

計算条件2

作用土圧は「両側土圧」「左側土圧」「右側土圧」から、土圧係数は「入力値」「クーロンの土圧係数」から選択可能です。また、指定により短期土圧を長期土圧のα倍とすることができます。

計算内容

本計算は、「鉄筋コンクリート製地下車庫(地下1階式)」を対象として、長期・短期の設計を行います。FRAME解析(屋根、床、左右壁のラーメンモデル)、版(後壁)により断面力を計算し、曲げに対する断面算定、せん断応力度照査を行います。 また、安定計算として、長期・短期のX方向(横方向)、Y方向(縦方向)に対して「転倒チェック」、「地耐力チェック」、「滑り出しチェック」を行います。

適用基準及び参考文献

参考文献
  • 『建築基準法』
  • 『建築基準法施行令』
  • 『建築基準法等関連告示』
  • 『鉄筋コンクリート構造計算規準・同解説』 (社団法人 日本建築学会)
  • 『鉄筋コンクリート構造計算用資料集』 (社団法人 日本建築学会)
  • 『建築基礎構造設計規準・同解説』 (社団法人 日本建築学会)

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
地下車庫の計算 Ver.3 ¥104,500(税抜¥95,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
地下車庫の計算 Ver.3 ¥41,800(税抜¥38,000)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(地下車庫の計算 Ver.3) 無償 ¥41,800(税抜¥38,000)
サブスクリプション(地下車庫の計算 Ver.3 フローティング) ¥58,520(税抜¥53,200)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
地下車庫の計算 Ver.3 ¥53,295 ¥62,700 ¥77,330

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
地下車庫の計算 Ver.3 ¥89,870 ¥106,590 ¥131,670


アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
地下車庫の計算 Ver.3 ¥83,600(税抜¥76,000)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
地下車庫の計算 Ver.3 57,000ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 地下車庫の計算 Ver.3
バージョン リリース日 主なバージョンアップ内容
3.0.0 21/01/18
  1. 正面側の屋根、床の張出形状に対応
  2. ウイングの設置に対応
  3. 両側土圧時の地震力の向き設定に対応
  4. 3Dアトリビュート(属性表示)に対応

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約100MB以上必要(推奨200MB以上)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F9T
ファイル出力 HTML、3DS
F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
他製品との連動 <保存>
UC-win/Road(3DS、VRML)
SI対応版 F8旧製品データ($o1)

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入
製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。
クレジット利用や、分割払いシステムでの購入も可能です。
ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ
全国のFORUM8営業所がサポートしています。 >> 営業窓口
購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

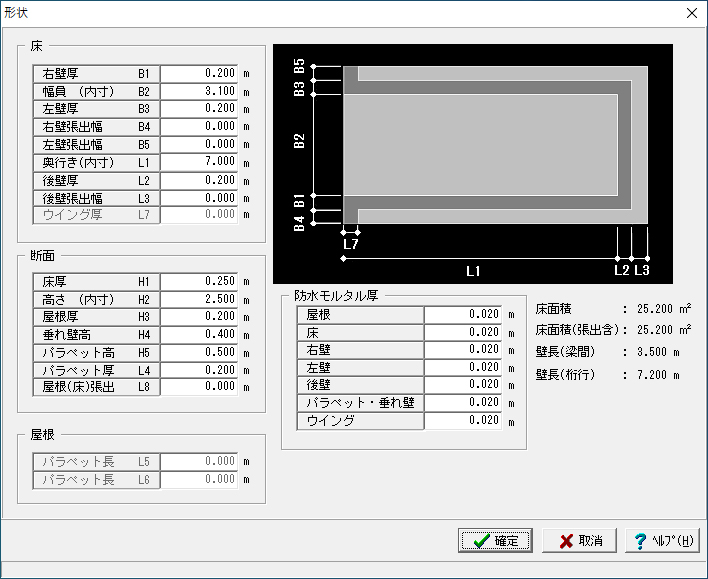

▲形状

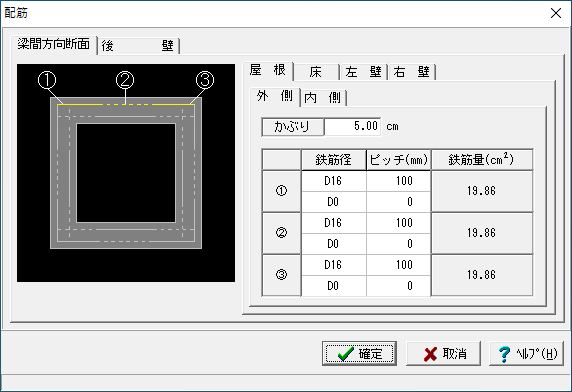

▲配筋

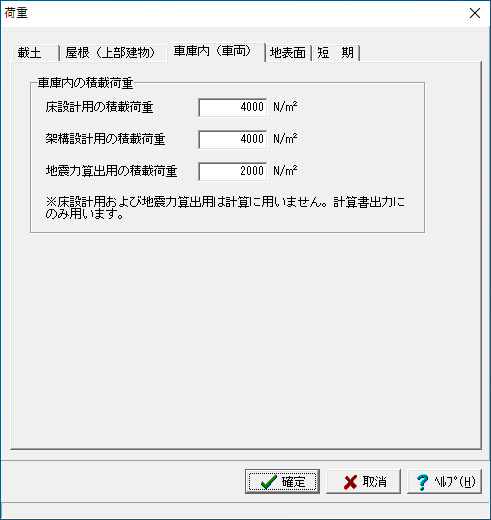

▲荷重

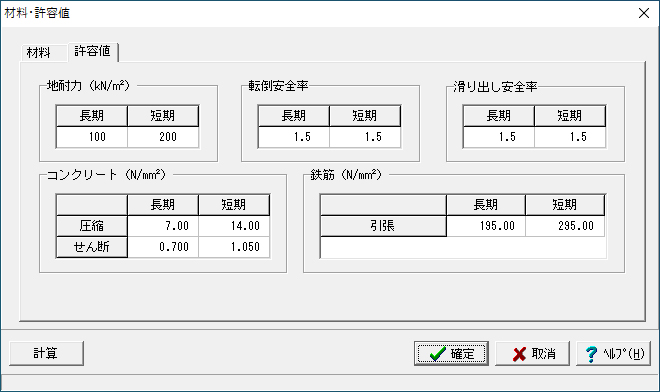

▲材料・許容値

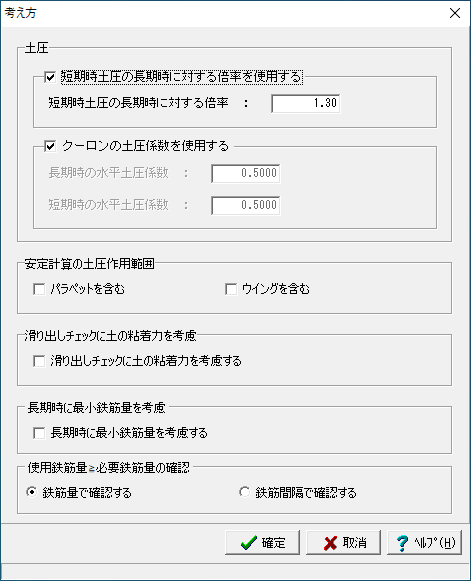

▲考え方

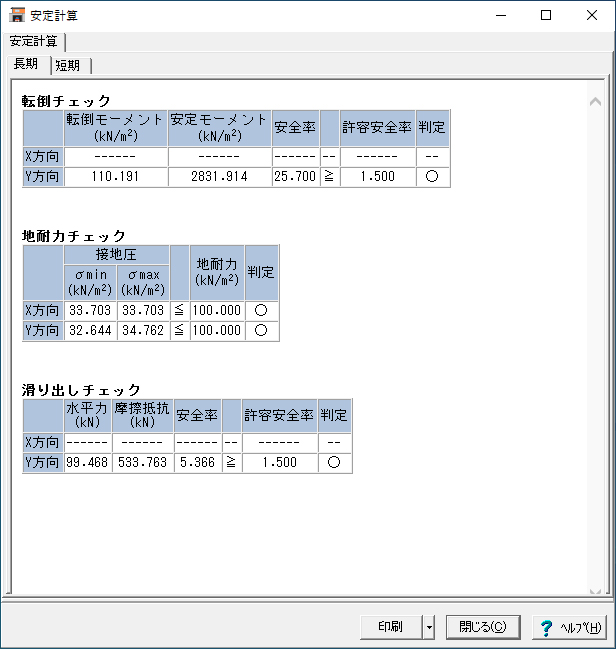

▲安定計算

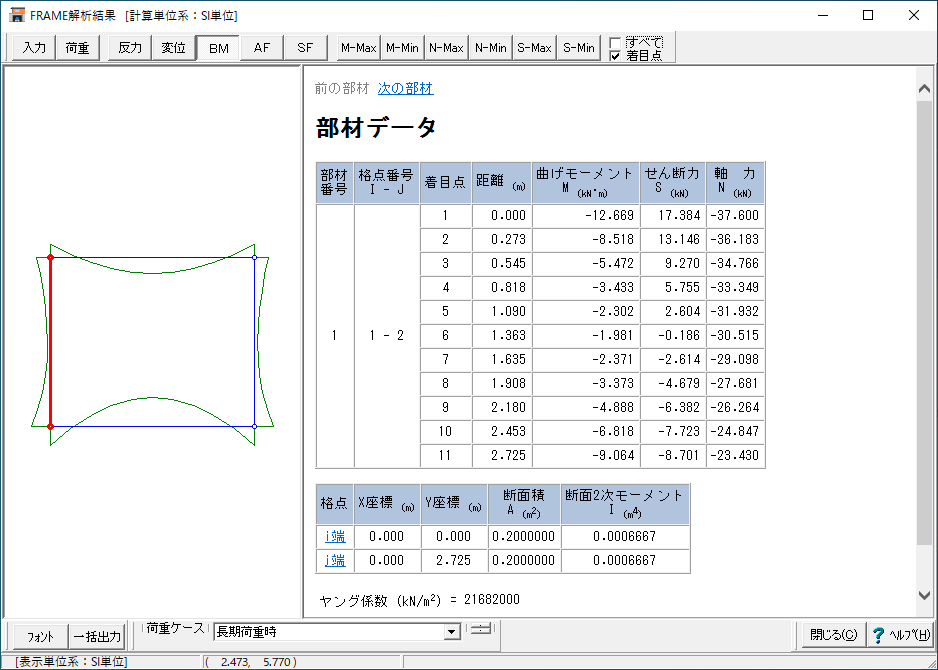

▲FRAME解析結果

1.適用範囲

片側のみ土圧を載荷する場合の検討は可能か?

可能です。「設計条件」画面→「検討土圧」で「左側のみ」または「右側のみ」としてください。

パラペットの検討は可能か?

パラペットの断面算定が可能です。
長期荷重時、短期荷重時それぞれについて、片持ち梁としてパラペット基部に発生する断面力(M,S)を算出し、その断面力を用いて梁間方向ボックスラーメンの断面算定と同様の曲げおよびせん断照査を行います。

配筋の入力において、外側、内側に各々2種類ずつ鉄筋径とピッチが入力できるが、これは何を意味するのか

1段に異なる鉄筋径を交互に配筋する場合に用いる入力です。同一鉄筋径を使う場合は1種類だけ入力してください。

FRAME解析結果のデータをFRAME製品で利用することは出来ないのか?

可能です。計算実行後、「ファイル」-「名前を付けて保存」を行うことで、データファイルを保存したフォルダに拡張子が”$O1”というFRAMEデータファイルが作成されます。
保存したFRAMEデータは、Engineer's Studio,Engineer's Studio面内,FRAME(面内),FRAMEマネージャ,FRAME(2D)で読み込み可能です。FRAME(3D)はサポートしておりません。

載土による鉛直土圧は内部で計算しているのか?それとも入力するのか?入力するならばどこで入力すればよいか?

従来は内部計算しておらず入力していただく仕様としておりましたが、Ver.1.1.0より内部計算を可能としました。
「荷重」→「載土」の『載土の自動載荷』にチェックが付いている場合は自動的に載土(鉛直土圧)を考慮して計算します。
直接、載土による鉛直土圧を入力されたい場合は、上記『載土の自動載荷』ではチェックを付けずに「荷重」画面→「屋根(上部建物)」→「屋根の積載荷重」で入力してください。
なお、「屋根の積載荷重」の『架構設計用』は長期時、短期時の計算に用いており、『地震力算出用』は短期時地下部の地震力(慣性力)の算出にのみ用います。『床設計用』は計算書の出力用にのみ参照しており計算には用いておりません。


偏土圧は考慮できるか?

本プログラムで検討可能な土圧は

  • 両側あり
  • 左側のみあり
  • 右側のみあり

いずれも地表面は水平一定
としております。
土圧が左側のみ、または右側のみに作用するケースは検討可能ですが、土圧が左右に作用し、左右で土圧が異なるケースにつきましては、現プログラムでは検討することができません。


 >> サポートページ 地下車庫の計算 Q&A集
